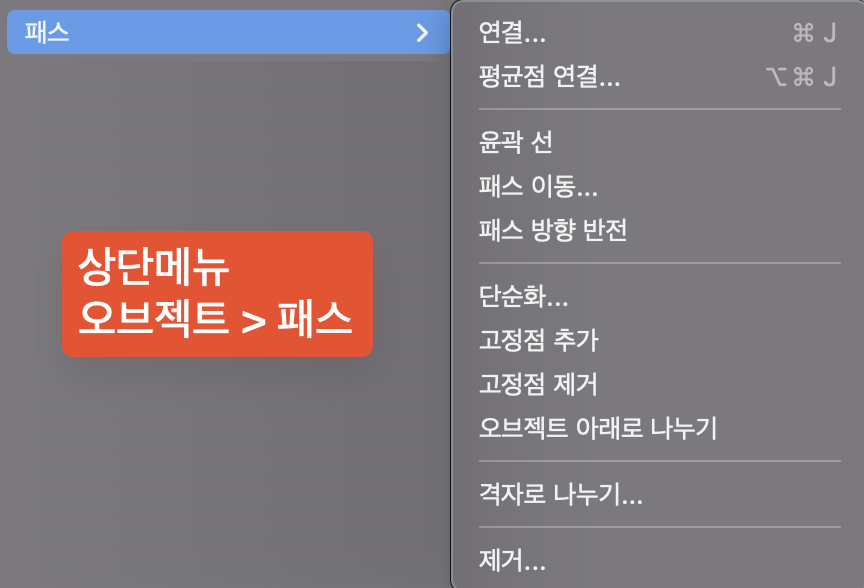

떨어진 패스를 연결, 고정점의 평균값으로 고정점을 이동, 선을 면으로 변경, 값을 가지고 패스를 이동 등 패스에 관련된 기능에 대해서 알아보겠습니다. 패스에 사용할 수 있는 기능은 상단 메뉴 오브젝트 > 패스 안에 있습니다. 패스 안에는 연결, 평균점 연결, 윤곽 선, 패스 이동, 패스 방향 반전, 단순화, 고정점 추가, 고정점 제거, 오브젝트 아래로 나누기, 격자로 나누기, 제거가 있습니다.

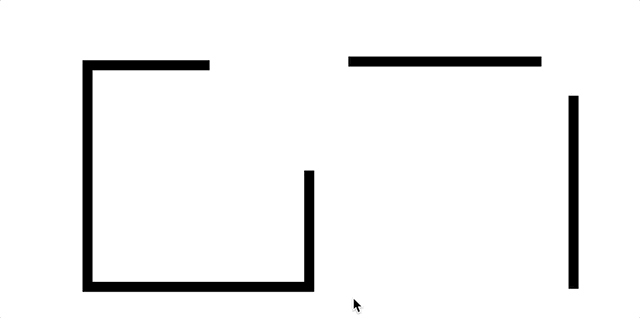

연결(Join)
서로 떨어져 있는 패스를 하나의 패스로 연결시켜줍니다. 연결되어 있지 않는 패스를 선택 후 상단 메뉴 오브젝트 > 패스 > 연결 또는 단축키 윈도우 ctrl + J / 맥 ⌘(command) + J 또는 마우스 오른쪽 클릭 > 연결을 사용하여 떨어져 있는 두 고정점을 직선으로 연결해 줍니다. 이때 연결은 선택한 고정점은 움직이지 않고 직선으로 연결됩니다.

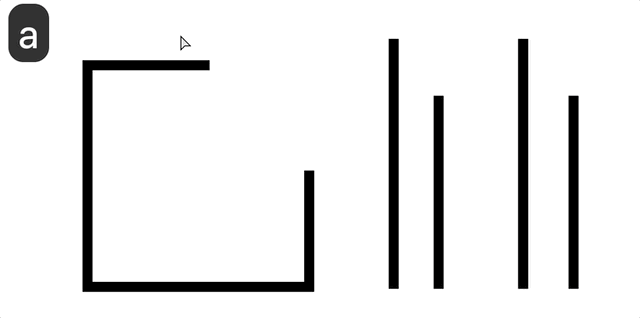

평균점 연결(Average)
선택한 고정점을 평균점으로 이동합니다. 원하는 고정점을 2개 이상 선택한 후 상단 메뉴 오브젝트 > 패스 > 평균점 연결 또는 단축키 윈도우 ctrl + alt + J / 맥 ⌘(command) + ⌥(option) + J 또는 마우스 오른쪽 클릭 > 평균점 연결을 선택합니다. 이때 평균점 연결창이 뜨고 가로, 세로, 평균 중 한 가지를 선택할 수 있습니다.
- 가로
선택한 고정점의 가로 평균으로 이동합니다. 고정점은 위아래로만 움직입니다. - 세로
선택한 고정점의 세로 평균으로 이동합니다. 고정점은 오른쪽 왼쪽으로만 움직입니다. - 평균
선택한 고정점의 가로, 세로 평균으로 이동합니다. 고정점은 상하좌우로 움직입니다.
연결 도구를 사용하면 패스 끝점이 연결되어 만나는 부분으로 패스가 생성됩니다. 연결도구 사용법 알아보기.

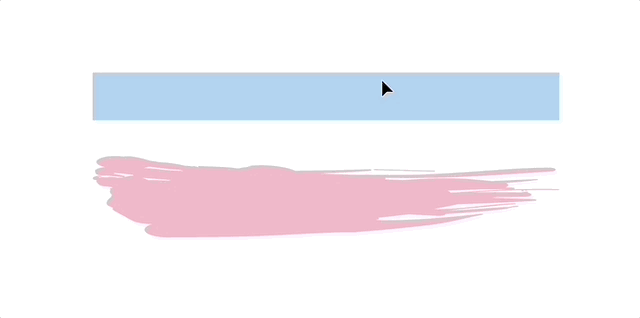

윤곽선(Outline stroke)
선의 두께 또는 브러쉬를 사용했을 때 선의 모양을 면으로 변경합니다. 변경하려는 오브젝트를 선택 후 상단 메뉴 오브젝트 > 패스 > 윤곽선을 눌러 사용합니다.

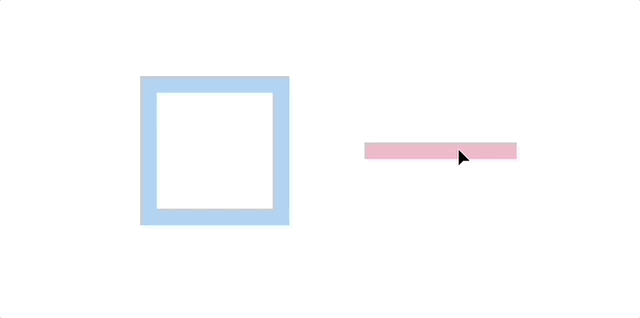

패스 이동(Offset path)
패스를 원하는 값을 입력하여 이동시켜줍니다. 이동시킬 오브젝트를 선택한 후 상단 메뉴 오브젝트 > 패스 > 패스 이동을 선택합니다. 이때 패스 이동창이 열리고 이동, 연결, 각의 한계를 설정할 수 있습니다.
이동(offset)
고정점을 이동시킬 값을 적어줍니다. 닫힌 패스의 경우 +값은 패스의 바깥으로 생성되며 커지고, -값은 패스 안으로 생성되며 작아집니다. 열린 패스의 경우 패스를 둘러싸는 모양의 닫힌패스로 만들어집니다.

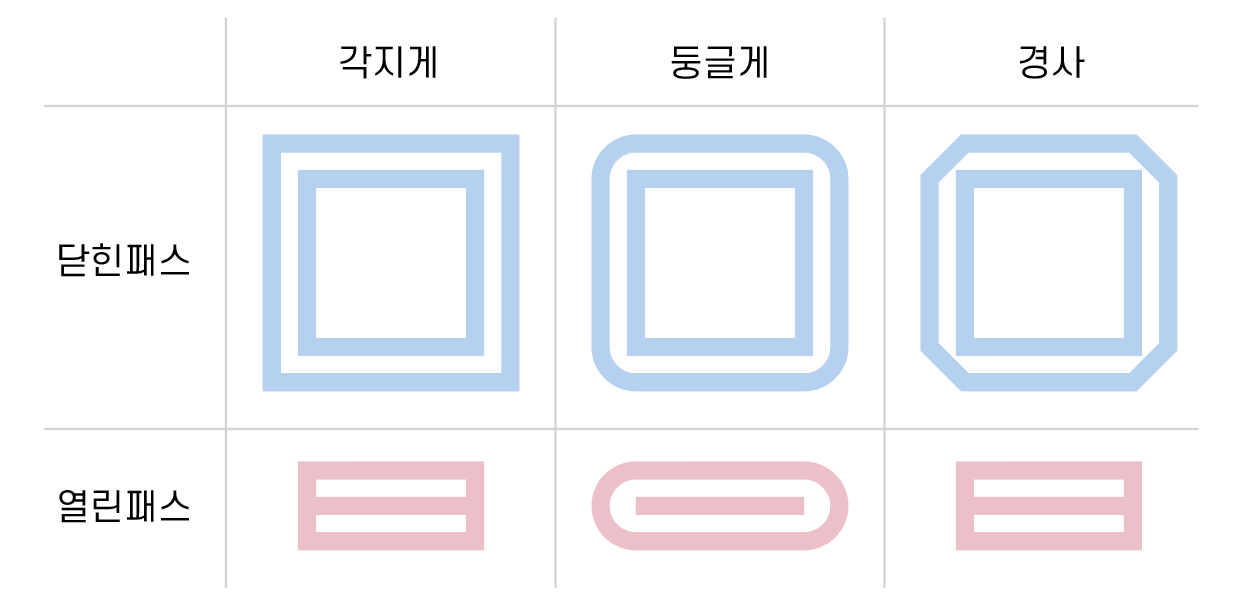

연결(joins)
고정점 이동 시 모서리 부분을 각지게, 둥글게, 경사 중 하나를 선택할 수 있습니다. 각지게는 각의 한계값을 조절하여 원본 패스와 동일한 모양으로 만들어줍니다. 둥글게는 모서리 부분을 둥글게 변경하고, 경사는 고정점이 이동한 값에서 직선으로 연결합니다. 닫힌 패스에서 -값일 경우 연결방법을 바꿔도 모서리 모양이 변경되지 않습니다.

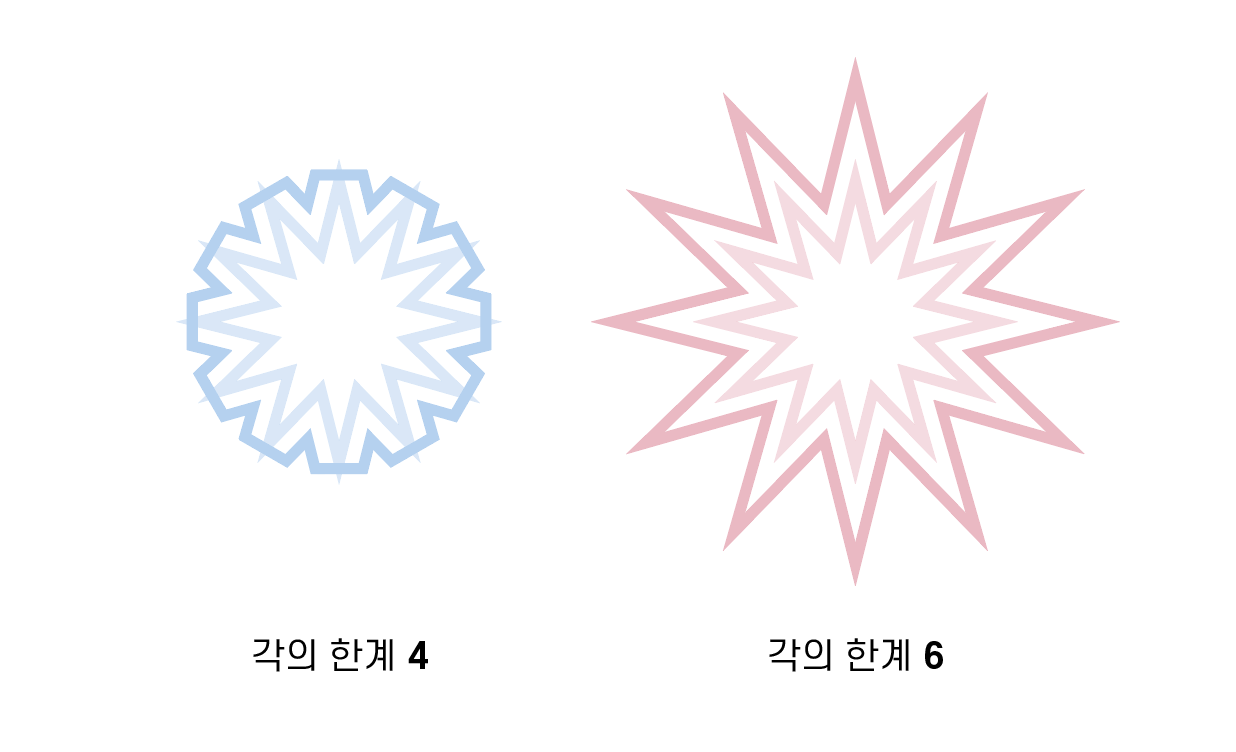

각의 한계(miter limit)
각의 한계는 기본값이 4이며, 값을 늘리거나 줄여 패스의 모양을 유지합니다. 각이 좁은 경우 각의 한계값을 크게 해야 합니다.

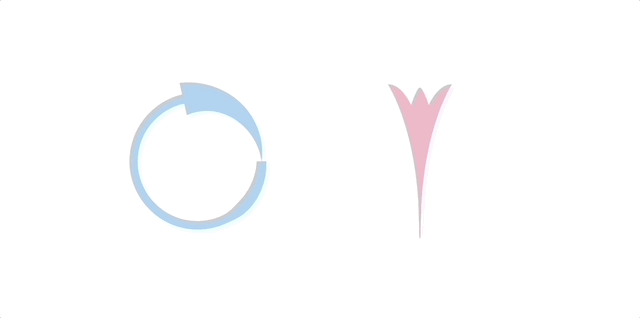

패스 방향 반전(Reverse path direction)
패스의 방향을 바꿔 적용된 선 모양을 반전할 수 있습니다. 방향을 바꿀 오브젝트를 선택 후 상단 메뉴 오브젝트 > 패스 > 패스 방향 반전을 눌러 사용할 수 있습니다.

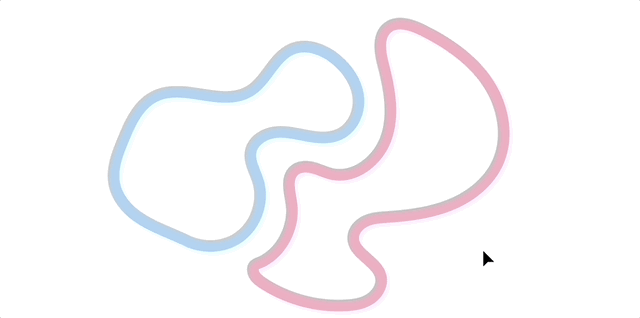

단순화(Simplify)

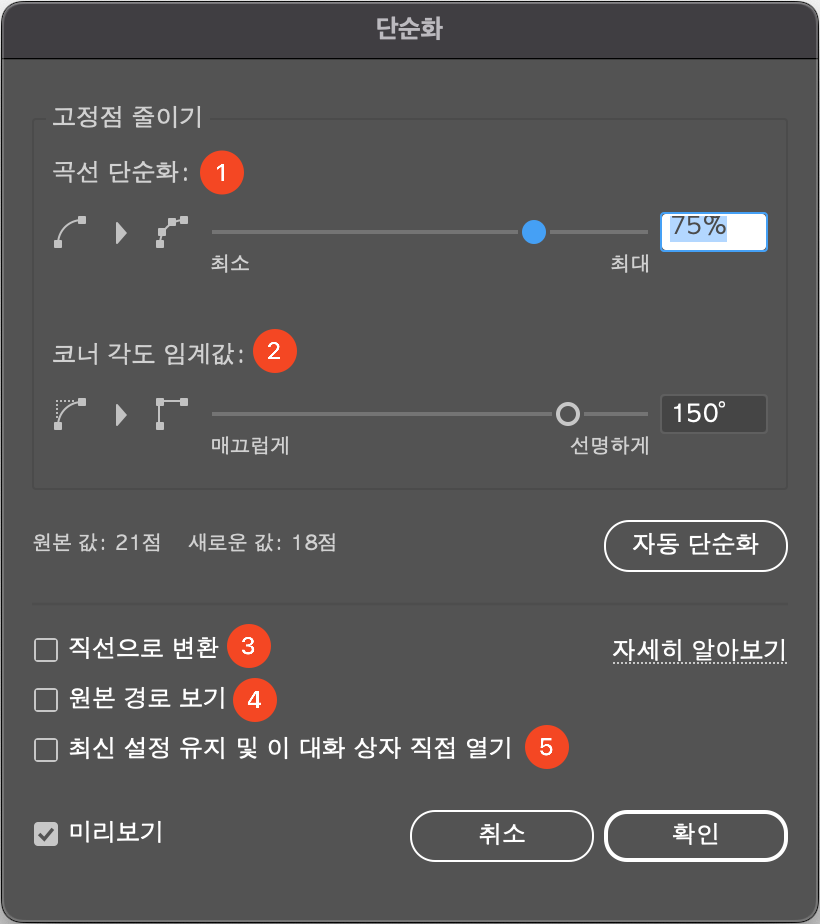

패스의 고정점이 많은 경우 단순화를 통해서 고정점을 줄일 수 있습니다. 오브젝트 선택 후 상단 메뉴 오브젝트 > 패스 > 단순화 또는 마우스 오른쪽 클릭 > 단순화로 사용합니다. 슬라이더를 이동하며 고정점의 개수를 변경할 수 있고 알파벳 A가 있는 아이콘을 눌러 모양에 변화가 적게 자동으로 고정점을 줄여줍니다. 더 자세히 수정하고 싶다면 점 3개 아이콘을 눌러 단순화창을 열어줍니다.
- 고정점 줄이기 곡선 단순화
최대에 가까울수록 원본 이미지와 유사합니다. 최소로 가까울 수록 고정점을 줄일 수 있습니다. - 코너 각도 임계값
매끄럽게에 가까울 수록 원본 이미지와 유사합니다. 선명하게에 가까울수록 고정점을 줄 일 수 있습니다. - 직선으로 변환
곡선 단순화가 비활성화되며 코너 각도 임계값만 수정할 수 있습니다. 곡선 부분을 직선으로 표현합니다. 코너 각도 임계값을 선명하게에 가까울수록 직선에 패스 모양이 직선으로 변경됩니다. - 원본 경로 보기
변환될 패스 모양과 원본 모양을 같이 보여줍니다. - 최신 설정 유지 및 이 대화 상자 직접 열기
최신 설정값을 유지하고 단순화 사용 시 단순화 창으로 바로 연결됩니다.
매끄럽게 도구를 사용해서 패스를 단순화할 수 있습니다. 매끄럽게 도구 사용법 알아보기

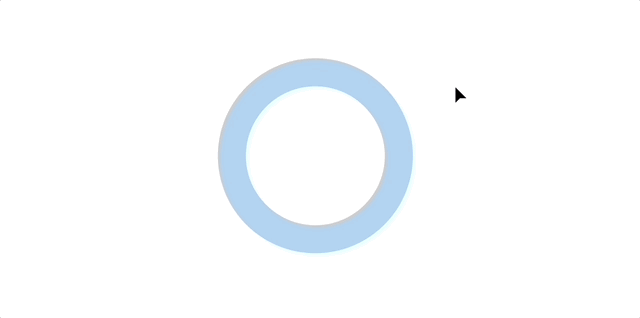

고정점 추가(Add anchor points)
기존에 있는 고정점과 고정점 사이에 고정점을 추가합니다. 고정점을 추가할 오브젝트 선택 후 상단 메뉴 오브젝트 > 패스 > 고정점 추가를 사용합니다.

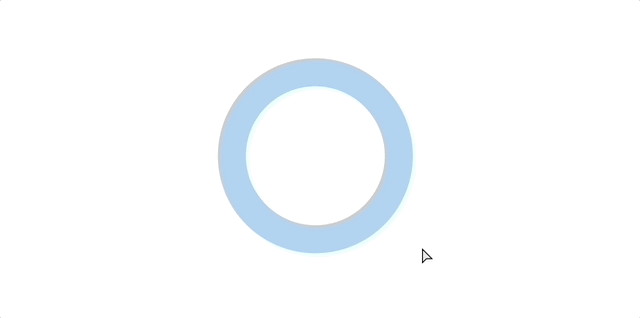

고정점 제거(Remove anchor points)
선택한 고정점을 삭제할 수 있습니다. 삭제할 고정점을 선택 후 상단 메뉴 오브젝트 > 패스 > 고정점 제거를 사용합니다.

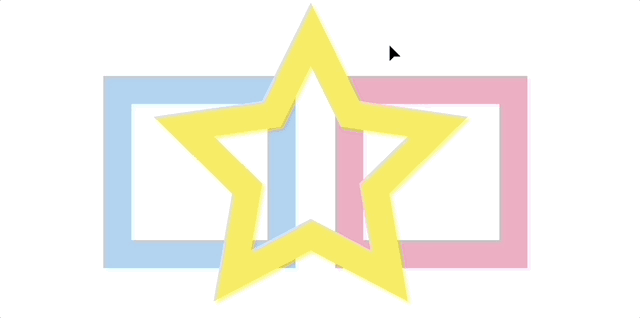

오브젝트 아래로 나누기(divide objects below)
선택한 오브젝트로 다른 오브젝트와 겹처진 부분을 나눕니다. 선택한 오브젝트에서 겹쳐지지 않은 부분은 사라집니다. 상단 메뉴 오브젝트 > 패스 > 오브젝트 아래로 나누기를 사용합니다.

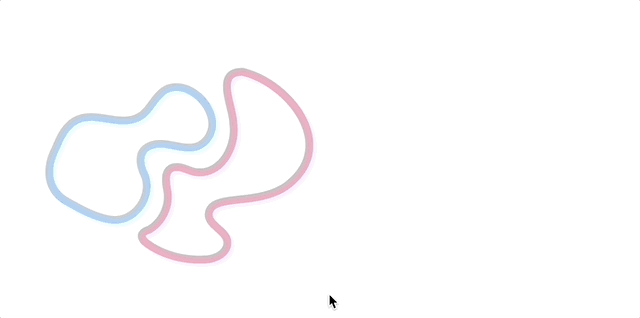

격자로 나누기(Split into grid)
선택한 오브젝트의 테두리 박스 크기로 나눕니다. 결과값은 항상 사각형입니다. 격자로 나눌 오브젝트를 선택 후 상단 메뉴 오브젝트 > 패스 > 격자로 나누기를 선택하면 격자로 나누기 창을 열 수 있습니다.
- 열과 단
열과 단의 수를 정하면 높이와 너비가 자동으로 정해집니다. - 사이 값
사이 값을 적으면 높이와 너비 값이 변경됩니다. - 전체
전체를 수정하면 오브젝트 테두리 박스보다 크거나 작게 변경할 수 있습니다. - 안내선 추가
고정점을 기준으로 안내선이 만들어집니다.
제거(Clean up)
제거는 흩어진 점, 칠 없는 오브젝트, 빈 텍스트 패스를 찾아 삭제합니다. 상단 메뉴 오브젝트 > 패스 > 제거로 삭제할 수 있으며 주로 문서 완성 후 마무리할 때 사용합니다.
