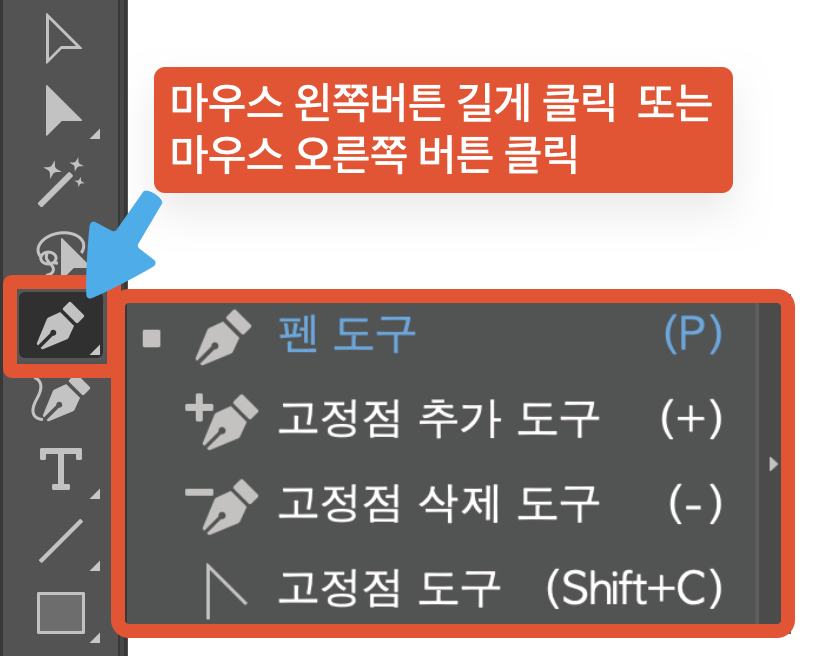

패스를 만들거나 고정점을 추가, 삭제, 변경할 때 사용하는 도구에 대해서 설명하겠습니다. 도구 모음에서 펜 도구 안에 그룹으로 고정점 추가도구, 고정점 삭제 도구, 고정점 도구가 있습니다. 그룹을 확인하려면 펜 도구 아이콘을 마우스 왼쪽 버튼으로 길게 클릭하거나, 마우스 오른쪽 버튼으로 클릭하면 그룹 된 도구를 볼 수 있습니다.
펜 도구(단축키 P )

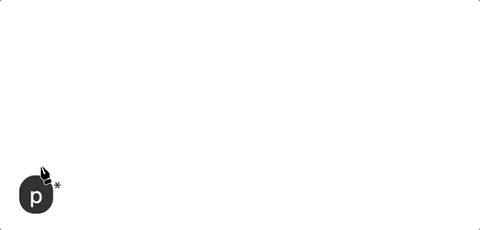

펜 도구는 패스를 만들 때 사용합니다. 펜 도구 아이콘을 누르거나 단축키 P를 눌러서 사용할 수 있습니다.

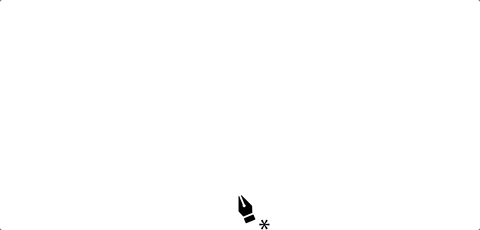

펜 도구를 클릭해서 고정점을 만들고 다른곳을 한번 더 클릭하면 직선이 만들어 집니다. 클릭 드래그를 하면 핸들이 생기면서 곡선을 만들 수 있습니다.

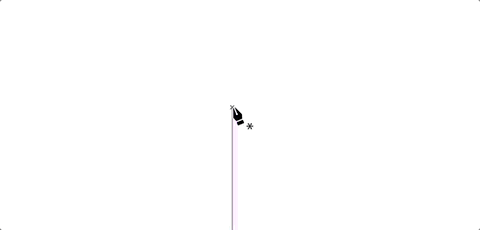

첫 번째 클릭하여 고정점을 만든 후 윈도우 shift / 맥 ⇧(shift) 를 계속 누른 채로 움직이면 0º 또는 45º각도를 가진 고정점을 만들 수 있습니다. 마우스 클릭을 유지한채로 space bar를 계속 누르면 고정점을 움직여 원하는 위치로 변경할 수 있습니다.

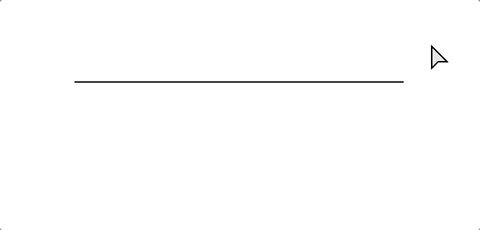

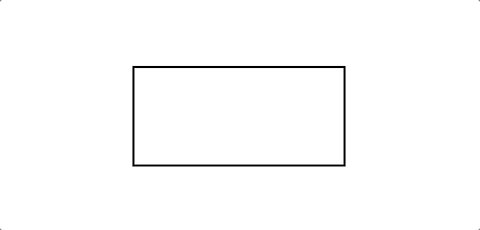

패스를 선택하고 선 위에 펜 도구를 올리면 +표시가 생기면서 고정점을 추가할 수 있습니다. 반대로 고정점으로 가져가면 -표시가 생기면서 고정점을 뺄 수 있습니다. 또는 고정점 추가 도구(단축키 +(=))나 고정점 삭제 도구(단축키 -)로도 가능합니다. 선을 이어서 만들고 선의 끝의 고정점을 선택하면 / 표시가 생기면서 연결된 패스를 만들 수 있으며, 패스를 연결하여 도형을 만들 때 마지막 고정점에는 o표시가 생기면서 패스를 닫을 수 있습니다.

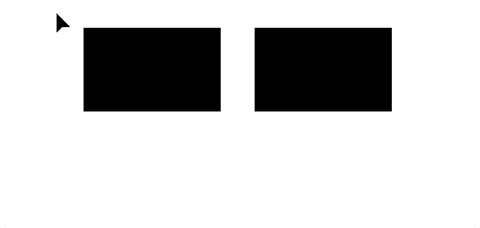

패스가 닫혀 있는 상태가 아닌 끊어져 있다면 색을 채웠을 때는 문제가 없지만 선을 만들면 끊어져 있는 상태가 보이게 됩니다. 끊어져 있는 패스는 연결을 시켜줄 수 있습니다. 연결시켜 줄 패스를 선택 후 마우스 오른쪽 클릭하여 연결을 선택하거나, 단축키 윈도우 ctrl + J / 맥 ⌘(command) + J로 도 가능합니다.
고정점 도구( 단축키 shift + C )
고정점 도구 아이콘을 선택 또는 단축키 윈도우 shift + C / 맥 ⇧(shift) + C를 누르거나, 펜 도구에서 윈도우 alt / 맥 ⌥(option)을 누르는 상태로도 사용할 수 있습니다.
고정점 도구는 고정점에 핸들을 추가, 삭제, 변형을 할 수 있습니다. 고정점을 클릭 드래그로 핸들을 추가하고, 핸들이 있는 고정점을 클릭하면 핸들이 사라집니다. 펜 도구와 마찬가지로 윈도우 shift / 맥 ⇧(shift) 를 계속 누른 채로 움직이면 0º 에서 45º각도로 핸들을 움직일 수 있습니다.
고정점 도구는 양쪽에 생기는 핸들을 끊어 하나씩 움직일 수 있게 해 줍니다. 펜 도구로 클릭을 유지한 채로 윈도우 alt / 맥 ⌥(option)을 계속 눌러 드래그하면 이동하는 쪽으로만 핸들이 나옵니다. 펜 도구로 드래그하여 핸들의 길이를 정하고 커서가 가리키는 방향의 핸들은 윈도우alt/ 맥⌥(option)을 누르는 상태로 핸들의 각도를 변경할 수 있습니다. 펜 도구 상태에서 윈도우 ctrl / 맥 ⌘(command) 는 직접 선택 도구이므로 도구를 적절히 사용하여 원하는 모양을 만들어 줍니다. 핸들이 만들어진 고정점 사이의 선으로 고정점 도구 도는 직접 선택 도구를 가져가면 모양이 바뀌게 되는데 핸들을 잡지 않아도 선의 모양을 변경할 수 있습니다. 디테일하게 수정하고 싶다면 핸들을 선택합니다.
고정점 도구와 직접 선택 도구의 차이점
고정점 도구 : 양쪽 핸들의 연결을 끊어 각각 움직일 수 있음.
직접 선택 도구 : 핸들의 길이를 각각 조절할 수 있지만 핸들이 연결되어 있음. 단, 고정점 도구로 끊어진 핸들은 조절 가능.
곡률 도구(단축키 : shift + ` )
곡률 도구는 고급 도구 모음에서 펜 도구 아래에 위치하고 있습니다. 곡률 도구 아이콘을 누르거나 단축키 shift + `(키보드 상단 숫자키 1번 왼쪽에 위치)를 눌러서 선택할 수 있습니다.
곡선의 패스를 만들거나 수정할 때 사용됩니다. 펜 도구와 다르게 클릭 시 자동으로 핸들이 생기는 것으로, 곡룰 도구를 사용 중 직선이 필요하다면 윈도우 alt / 맥 ⌥(option)을 누르는 상태로 클릭하면 됩니다. 하지만 곡률 도구로 직선을 만들면 핸들이 생겨 직선의 형태로 핸들의 각도가 꺾여있는 것을 볼 수 있습니다. 따라서 고정점을 더블클릭하거나 윈도우 alt / 맥 ⌥(option)을 누른 상태로 클릭하면 곡선일 땐 직선에 가깝게 핸들이 변경되고, 직선일 땐 곡선의 모양으로 자연스럽게 핸들이 변경됩니다.
곡률 도구의 직선과 곡선
직선 모드 : 핸들을 포함하고 있는 직선으로 고정점 도구로 각도를 변경하는 것처럼 핸들이 연결되어 있지 않습니다.
곡선 모드 : 곡선 모드로 변경하면 핸들이 자동으로 연결되어 부드럽게 연결됩니다.
또한 이미 만들어진 패스 위에 곡률 도구로 고정점을 추가하여 간편하게 곡선이 들어간 패스를 만들 수 있습니다. 곡률 도구로 만든 패스는 핸들이 자동으로 추가된 것을 볼 수 있습니다. 세부적인 조정이 필요하다면 직접 선택 도구를 이용하여 핸들을 수정할 수 있습니다.
본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
