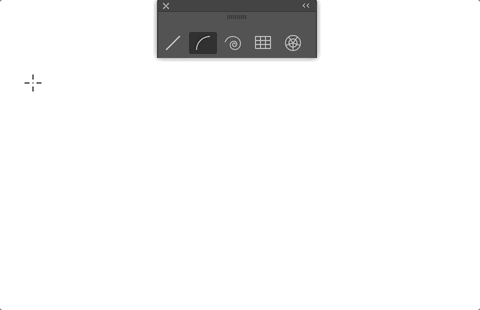

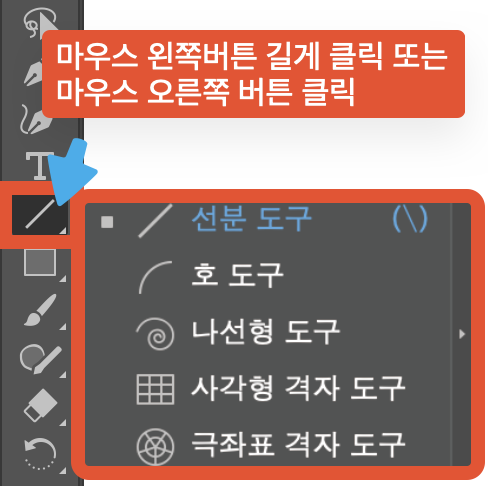

선분, 호, 나선형, 사각형 격자, 극좌표 격자인 패스를 쉽게 만들기 위해 설정된 도구들입니다. 도구 모음에서 선분 도구와 함께 그룹 되어있어 마우스 왼쪽 버튼으로 길게 클릭하거나, 마우스 오른쪽 버튼으로 클릭하여 나머지 도구들을 클릭할 수 있습니다.
선분 도구(단축키 \ )
선분 도구는 직선을 만들기에 편리한 도구입니다. 선분 도구 아이콘을 클릭하거나 단축키 \ ( 윈도우 back / 맥 delete 키 아래)를 눌러 사용할 수 있습니다.

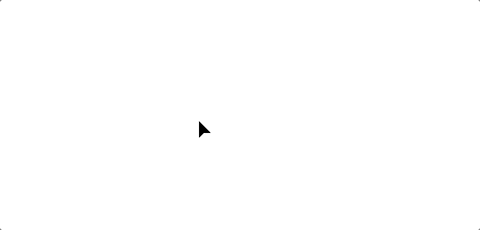

펜 도구로 만들었던 직선과 다르게 선분 도구는 클릭 드래그하여 선의 길이를 정합니다. 윈도우 shift / 맥 ⇧(shift) 를 계속 누르는 상태에서는 0º 또는 45 º 각도를 가진 직선을 만들 수 있습니다.
클릭 전 또는 클릭 후 윈도우alt/ 맥 ⌥(option)을 계속 누르는 상태로 드래그하면 기준점이 중심으로 변하면서 양 옆으로 길이를 늘릴 수 있습니다.
정확한 값을 가진 선을 만들려면 선분 도구 옵션 창을 이용할 수 있습니다. 선분 도구 옵션 창에는 길이와 각도를 적을 수 있습니다. 선 채우기를 활성화하면 칠과 획의 색상값을 그대로 유지한 채 선을 만들고, 선 채우기를 비 활성화하면 칠의 값은 없고 획의 색상값만 유지해 줍니다. 선분 도구 옵션 창은 선분 도구를 더블클릭 또는 윈도우 enter / 맥 return 을 누르거나, 원하는 위치에 클릭하여 열 수 있습니다. 클릭해서 옵션 창을 연 경우 그 고정점을 기준으로 길이와 각도를 만들어줍니다.
펜 도구와 선분 도구의 직선 차이점

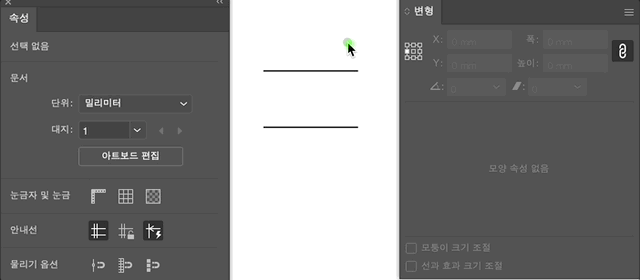

펜 도구로 만든 직선은 패스로 만들어지고 선분 도구로 만든 직선은 선이라는 모양 속성을 가진 패스로 만들어집니다. 따라서 제어 패널이나 속성 패널에서 패스를 선택해보면 어떤 방식으로 만들었는지 알 수 있습니다. 선분 도구로 만든 선은 도구 옵션에 있었던 것처럼 변형 패널에서 모양 속성을 수정할 수 있습니다. 펜 도구로 만든 선은 변형 패널에는 아무 옵션도 뜨지 않습니다.
변형 패널 : 상단 메뉴 윈도우 > 변형 (단축키 shift + F8)
속성 패널 : 상단 메뉴 윈도우 > 속성
호 도구
호 도구는 두 개의 고정점 사이에 곡선을 패스로 만들어줍니다. 호 도구 아이콘을 눌러서 사용합니다.

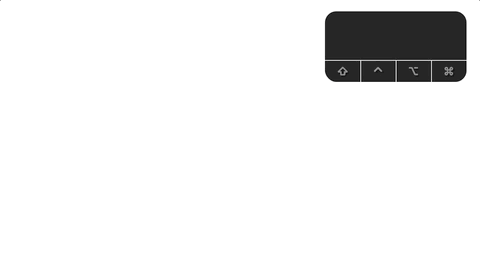

호 선분 도구 옵션이 설정된 값으로 클릭 드래그하여 호를 만들 수 있습니다. 이때 X축 길이, Y축 길이, 기준점은 클릭하여 드래그한 방향으로 만들어집니다. 윈도우 alt / 맥 ⌥(option)을 계속 누르는 상태로 드래그하면 기준점은 클릭한 곳으로 중심이 변합니다. 윈도우 shift / 맥⇧(shift) 를 계속 누르는 상태로 드래그하면 X축 길이, Y축 길이가 동일한 값으로 설정됩니다.

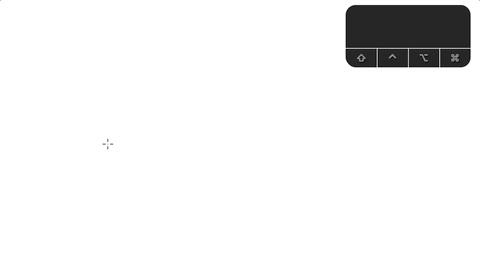

이때 드래그 하면서 C키를 누르면 옵션의 유형인 열림과 닫힘을 전환 할 수 있고, 드래그 하면서 F키를 누르면 옵션의 기준인 x축과 y축을 전환 할 수 있습니다.

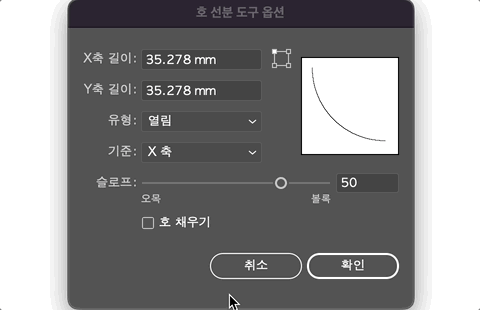

호 도구를 사용 전 경사(슬로프)의 값을 수정할 수 있습니다. 호 도구를 두 번 클릭 또는 또는 윈도우enter / 맥 return으로 옵션 창을 불러올 수 있습니다. 호 선분 도구 옵션의 기본 설정은 유형 : 열림, 기준 : x 축, 슬로프 : 볼록 50, 호 채우기 비활성화로 되어있습니다.
- X축 길이, Y축 길이 : 길이를 각각 입력하면 오른쪽 부분에 예상 이미지를 보여줍니다.
- X축 길이 옆 작은 사각형 : 상단 오른쪽, 상단 왼쪽, 하단 오른쪽, 하단 왼쪽 총 4곳을 선택할 수 있으며, 선택한 곳은 기준점입니다. 기준점에 따라 호의 모양이 달라질 수 있습니다. 예) 마우스 클릭 후 오른쪽 상단으로 드래그를 했다면 기준점은 하단 왼쪽입니다.
- 유형 : 열림 - 호만 볼 수 있습니다. / 닫힘 - 호, X축, Y축이 하나의 도형으로 만들어집니다.
- 기준 : X축 - 기준점에서 X축 길이만큼 먼저 이동 / Y축 - 기준점에서 Y축 길이만큼 먼저 이동
- 슬로프 : 오목 - X축, Y축방향에 가까워집니다. - 값을 가지며 호의 핸들이 X, Y축으로 생깁니다. / 볼록 - X축, Y축방향과 멀어집니다. + 값을 가지며 호의 핸들이 X, Y축의 반대방향으로 생깁니다. / 0의 값은 핸들이 없어 직선의 형태로 보이게 됩니다.
* 슬로프 숫자는 핸들 길이이며 X, Y축 길이의 % 입니다. - 호 채우기 : 비활성화 - 칠 속성 없이 선 속성만 보입니다. / 활성화 - 칠과 선 속성을 가지고 있습니다.
정확한 값이 있는 호를 만들고 싶다면 클릭하여 호 선분 도구 옵션을 불러 수정합니다. 사용 전 설정했던 옵션 창과 다르게 예상 이미지를 보여주지 않습니다. 가로길이와 세로 길이에 값을 넣고 원하는 옵션으로 변경하여 호를 만듭니다.
나선형 도구
나선형 도구는 원형을 그리며 작아지거나 커지는 모양이 패스로 만들어집니다. 나선형 도구를 눌러서 사용합니다.
도구 선택 후 클릭 드래그하면 회오리 모양의 패스가 보이고 윈도우 ctrl / 맥 ⌘(command)을 계속 누르는 상태로 드래그하면 나선형 옵션의 감소를 변경합니다. 윈도우 alt / 맥 ⌥(option)을 계속 누르는 상태로 드래그하면 반경이 조절됨과 동시에 선분을 더하거나 뺄 수 있습니다. 또한 클릭하여 나선형 도구 옵션 창으로도 만들 수 있습니다.

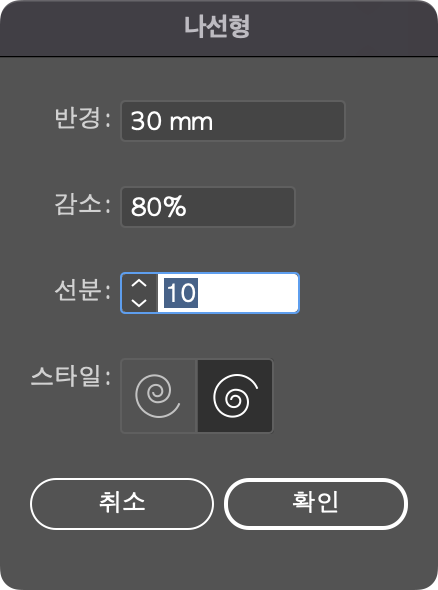

- 반경 : 가장 큰 호의 반지름입니다.
- 감소 : 가장 큰 호에서 적혀있는 % 만큼 줄어듭니다.
- 선분 : 호의 개수입니다.
- 스타일 : 오른쪽 고정점을 중심으로 아래쪽 고정점으로 연결 / 오른쪽 고정점을 중심으로 위쪽 고정점으로 연결
본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
