Adobe 일러스트레이터_사각형 격자 도구, 극좌표 격자 도구

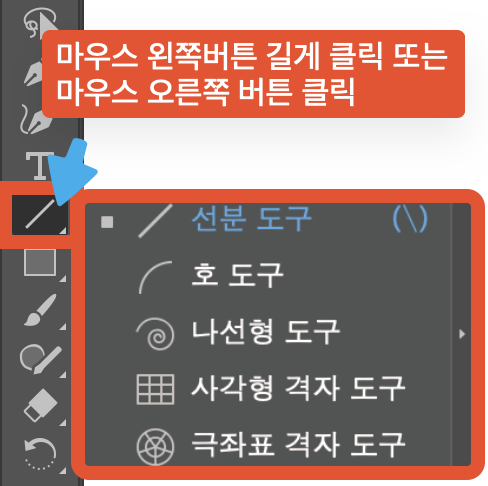

사각형 격자 도구 및 극좌표 격자 도구는 도구 모음에서 선분 도구와 함께 그룹 되어있어, 마우스 왼쪽 버튼으로 길게 클릭하거나, 마우스 오른쪽 버튼으로 클릭하여 나머지 도구들을 클릭할 수 있습니다.

사각형 격자 도구

어도비 일러스트레이터 사각형 격자 도구

사각형 격자 도구는 큰 사각형을 가로와 세로로 나눠 격자무늬를 만드는 도구입니다.

사각형 격자도구 사용하기

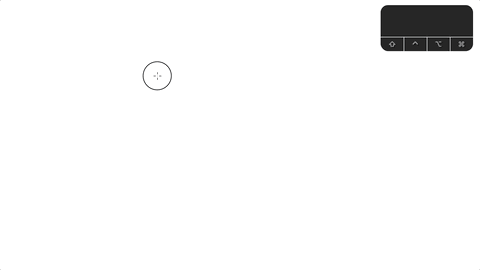

클릭 드래그로 사각형의 크기를 정할 수 있으며, 윈도우 shift  / 맥 ⇧(shift)를 계속 누르는 상태로 드래그하면 정사각형으로 된 격자무늬를 만들 수 있습니다. 윈도우 alt  / 맥 ⌥(option) 을 누르는 상태로 클릭 드래그하면 클릭한 곳을 중심으로 사각형 격자무늬가 만들어집니다. 기본값은 사각형 안에 5개의 선으로 가로와 세로 부분을 등분한 6x6형태의 격자무늬를 만들어 줍니다.

사각형 격자도구 세로선, 가로선 추가 및 삭제 하기

사각형 안의 가로선, 세로선을 추가 또는 삭제하기 위해선 클릭 드래그를 유지한 채로 가로줄은 키보드 방향키 ▲(위)와▼(아래)로, 세로줄은 ◀︎(왼쪽)과 ►(오른쪽) 키를 이용하거나, 사각형 격자 도구를 더블클릭 또는 윈도우 enter /  맥 return을 눌러 옵션 창을 불러와 원하는 분할 수를 적어 확인 후 클릭 드래그하면 그 수대로 적용됩니다. ( 수는 선의 개수를 뜻하며 4등분을 하기 위해선 3개의 선이 필요합니다.)

사각형 격자도구 분할자 기울이기 변경하기

또한 옵션창의 가로 분할자와 세로 분할자의 기울이기는 클릭 드래그를 유지한 채로 가로 분할자 기울이기는 F 키(증가)와 V 키(감소)로, 세로 분할자의 기울이기는 X 키(감소)와 C 키(증가)로 10%씩 변경할 수 있습니다.

사각형 격제 도구 옵션창

정확한 값이 있는 격자무늬를 만들고 싶다면 만들 위치를 클릭하여 기준점을 만들고, 옵션 창이 뜨면 원하는 사양으로 만들면 됩니다. 옵션 창의 프레임으로 외부 사각형 사용, 격자 채우기는 설정된 값으로 계속 적용됩니다. ( 기본값 : 가로 분할자 기울이기 0 %, 세로 분할자 기울이기 0 %, 프레임으로 외부 사각형 사용 활성화, 격자 채우기 비활성화)

1.  기본 크기
   1. 너비 : 가로의 크기를 적어줍니다.
   2. 높이 : 세로의 크기를 적어줍니다.
   3. 기준점 : 클릭한 부분의 기준점에서 생성될 방향을 정할 수 있습니다. ( 기본값은 왼쪽 상단으로 오른쪽 방향과 아래 방향으로 격자 도구가 생성되고, 오른쪽 하단으로 기준점을 변경하면 생성되는 사각형 격자도구는 왼쪽방향과 윗방향으로 생성됩니다. )
2. 가로 분할자
   1. 수 : 가로로 분할할 선의 개수를 적어줍니다.
   2. 기울이기 : 분할 개수에 따라 세로의 길이가 %만큼의 차이가 생깁니다.
      1 ~ 500 % : 선택한 기준점에서 생성하는 방향으로 적용합니다. (100% : 기준점을 포함하는 분할길이가 그 전 분할길이 보다 2배 큽니다.)
      0 % : 분할되는 세로가 같은 길이로 나눠집니다.
      - 500 ~ - 1 % : 반대점에서 기준점 방향으로 적용합니다. (-200% : 기준점의 반대점을 포함하는 분할길이가 그 전 분할길이 보다 3배 큽니다. )
      * 가로 분할자의 기준점은 위쪽와 아래쪽로 구분됩니다. ** 분할길이는 선과 선 사이의 거리를 말합니다.
      ( 기준점이 '위쪽' 라면 반대점은 '아래쪽' 입니다.)
3. 세로 분할자

   1. 수 : 세로로 분할할 선의 개수를 적어줍니다.
   2. 기울이기 : 분할 개수에 따라 가로의 길이가 %만큼의 차이가 생깁니다.
      1 ~ 500 % : 선택한 기준점에서 생성하는 방향으로 적용합니다. (100% : 기준점을 포함하는 분할길이가 그 전 분할길이 보다 2배 큽니다.)
      0 % : 분할되는 가로가 같은 길이로 나눠집니다.
      - 500 ~ - 1 % : 반대점에서 기준점 방향으로 적용합니다. (-200% : 기준점의 반대점을 포함하는 분할길이가 그 전 분할길이 보다 3배 큽니다. )
      * 세로 분할자의 기준점은 왼쪽과 오른쪽으로 구분됩니다.  ** 분할길이는 선과 선 사이의 거리를 말합니다.
      ( 기준점이 '왼쪽' 이라면 반대점은 '오른쪽' 입니다.)
4. 프레임으로 외부 사각형 사용
   체크 : 활성화 되어 사각형 모양의 패스로 만들어집니다.
   체크 안 함 : 비활성화 되어 선 모양의 패스로 만들어 집니다.
5. 격자 채우기
   체크 : 활성화 되어 칠 색상을 포함한 패스로 적용합니다. ( 선 모양의 패스일 땐 닫힌 부분이 없어 칠 색상이 보이지 않습니다.)
   체크 안 함 :  비활성화 되어 칠 색상을 없음으로 만들어 줍니다.
6. 취소 및 확인 버튼
   취소 : 설정한 값을 취소하거나 윈도우 alt  / 맥 ⌥(option)를 눌러 재설정 버튼으로 변경 할 수 있습니다. 재설정 버튼 클릭 시 기본값으로 모든 설정이 변경됩니다.
   확인 : 수정한 옵션값으로 저장 또는 생성됩니다.

극좌표 격자 도구

어도비 일러스트레이터 극좌표 격자 도구

극좌표 격자도구는 원형을 원의 중심에서 선 또는 원형으로 나눠 격자무늬를 만드는 도구입니다.

극좌표 격자 도구 사용하기

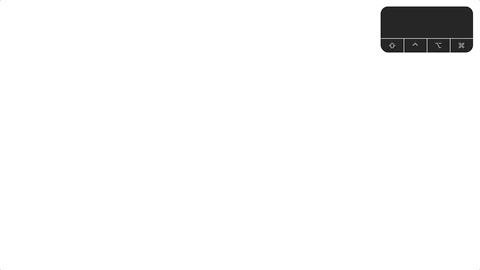

극좌표 격자도구 역시 클릭 드래그로 원 또는 타원의 크기를 정할 수 있으며, 윈도우 shift  / 맥 ⇧(shift)를 계속 누르는 상태로 드래그하면 원을 가진 격자를 만들 수 있습니다. 윈도우 alt  / 맥 ⌥(option) 을 누르는 상태로 클릭 드래그하면 클릭한 곳을 중심으로 원형 격자무늬가 만들어집니다. 기본값은 원 안에 5개의 선과 원형으로 격자무늬를 만들어 줍니다.

극좌표 격자 도구로 원, 선 추가 및 삭제하기

 원 안의 원, 선을 추가 또는 삭제하기 위해선 클릭 드래그를 위치한 채 원은 키보드 방향키 ▲(위)와▼(아래)로, 선은 ◀︎(왼쪽)과 ►(오른쪽) 키를 이용하거나, 극좌표 격자 도구를 더블클릭 또는 윈도우 enter /  맥 return을 눌러 옵션창을 불러와 원하는 분할 수를 적어 확인 후 클릭 드래그하면 그 수대로 적용됩니다.

극좌표 격자 도구 분할자 기울이기 변경히기

또한 옵션창의 동심 분할자와 방사형 분할자의 기울이기는 클릭 드래그를 유지한 채로 동심 분할자 기울이기는 F 키(증가)와 V 키(감소)로, 방사형 분할자의 기울이기는 X 키(감소)와 C 키(증가)로 10%씩 변경할 수 있습니다.

극좌표 격자 도구 옵션창

정확한 값이 있는 격자무늬를 만들고 싶다면 만들 위치를 클릭하여 기준점을 만들고, 옵션창이 뜨면 원하는 사양으로 만들면 됩니다. 옵션 창의 원형에서 컴파운드 패스 만들기, 격자 채우기는 설정된 값으로 계속 적용됩니다. ( 기본값 : 가로 분할자 0 %, 세로 분할자 0 %, 원형에서 컴파운드 패스 만들기 비활성화, 격자 채우기 비활성화)

1.  기본 크기
   1. 너비 : 가로의 크기를 적어줍니다.
   2. 높이 : 세로의 크기를 적어줍니다.
   3. 기준점 : 클릭한 부분의 기준점에서 생성될 방향을 정할 수 있습니다. ( 기본값은 왼쪽 상단으로 오른쪽 방향과 아래 방향으로 격자 도구가 생성되고, 오른쪽 하단으로 기준점을 변경하면 생성되는 사각형 격자 도구는 왼쪽 방향과 윗방향으로 생성됩니다. )
2. 동심 분할자
   1. 수 :  분할되는 원의 개수를 적어줍니다.
   2. 기울이기 : 분할 개수에 따라 원의 크기가 %만큼의 차이가 생깁니다.
      1 ~ 500 % : 원의 중심에서 생성하는 방향으로 적용합니다. (100% : 원의 중심에서부터 분할 길이가 그 전 분할 길이보다 2배 큽니다.)
      0 % : 분할되는 원의 거리가 같은 길이로 나눠집니다.
      - 500 ~ - 1 % : 원의 크기에서 원의 중심 방향으로 적용합니다. (-200% : 원의 크기에서 중심 방향으로 분할 길이가 그 전 분할 길이보다 3배 큽니다. )
      * 분할 길이는 선과 선 사이의 거리를 말합니다.
3. 방사형 분할자

   1. 수 : 원의 중심에서부터 원의 크기까지의 선의 개수를 적어줍니다.
   2. 기울이기 : 분할 개수에 따라 원의 중심에서부터 선의 각도가 %만큼의 차이가 생깁니다.
      1 ~ 500 % : 선택한 기준선에서 드래그하는 방향으로 적용합니다. (100% : 기준선의 드래그 방향으로 분할 각도가 앞의 분할 각도보다 2배 큽니다.)
      0 % : 분할되는 가로가 같은 길이로 나눠집니다.
      - 500 ~ - 1 % : 선택한 기준선에서 드래그하는 반대방향으로 적용합니다. (-200% : 기준선의 드래그 반대 방향으로 분할각도가 앞의 분할각도 보다 3배 큽니다. )
      * 기준선은 원의 중심에서 위쪽과 아래쪽으로 구분됩니다. ** 분할 각도는 선과 선 사이의 각도를 말합니다.
4. 원형에서 컴파운드 패스 만들기
   체크 : 활성화되어 만들어진 원형이 컴파운드 패스로 만들어집니다.
   체크 안 함 : 비활성화되어 만들어진 원형이 그룹으로 만들어집니다.
5. 격자 채우기
   체크 : 활성화 되어 칠 색상을 포함한 패스로 적용합니다.
   체크 안 함 :  비활성화 되어 칠 색상을 없음으로 만들어 줍니다.
6. 취소 및 확인 버튼
   취소 : 설정한 값을 취소하거나 윈도우 alt  / 맥 ⌥(option)를 눌러 재설정 버튼으로 변경할 수 있습니다. 재설정 버튼 클릭 시 기본값으로 모든 설정이 변경됩니다.
   확인 : 수정한 옵션 값으로 저장 또는 생성됩니다.



본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
