Adobe 일러스트레이터_그래프만들기

그래프 유형 선택하기

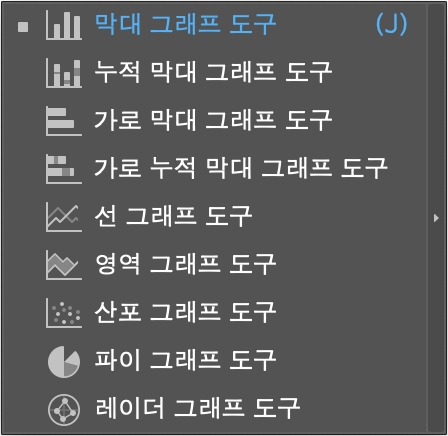

그래프 도구 모음

도구 모음에서 막대 그래프 도구를 마우스 왼쪽 버튼을 길게 누르거나 오른쪽 버튼을 눌러서 일러스트레이터에서 제공하는 그래프 유형을 도구로 선택할 수 있습니다.

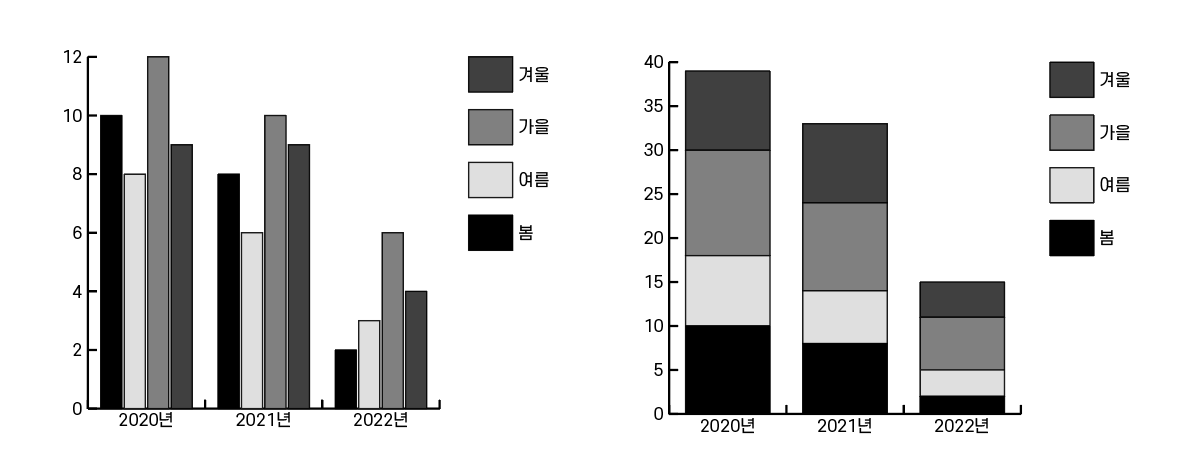

막대 그래프 도구(단축키: J)와 누적 막대 그래프 도구

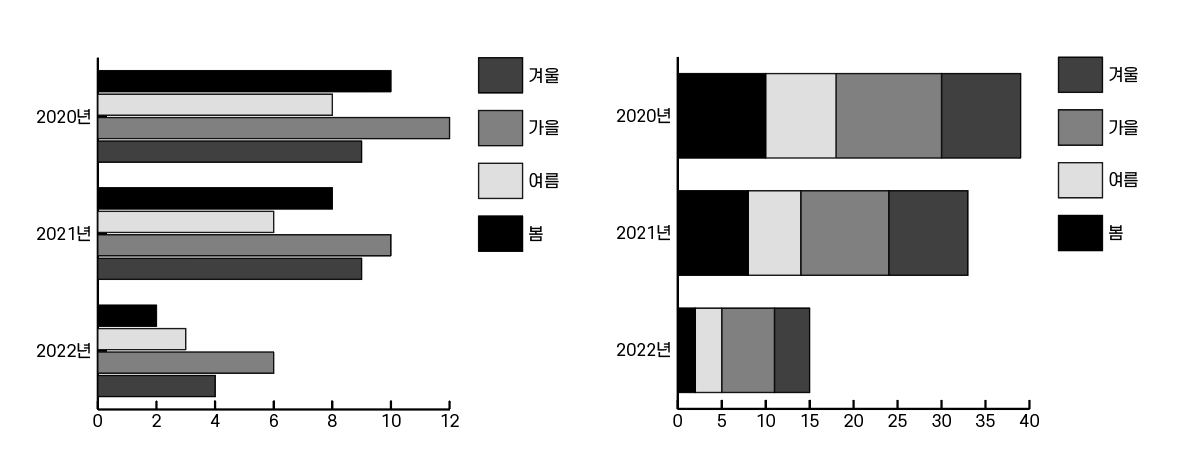

가로 막대 그래프 도구와 가로 누적 막대 그래프 도구

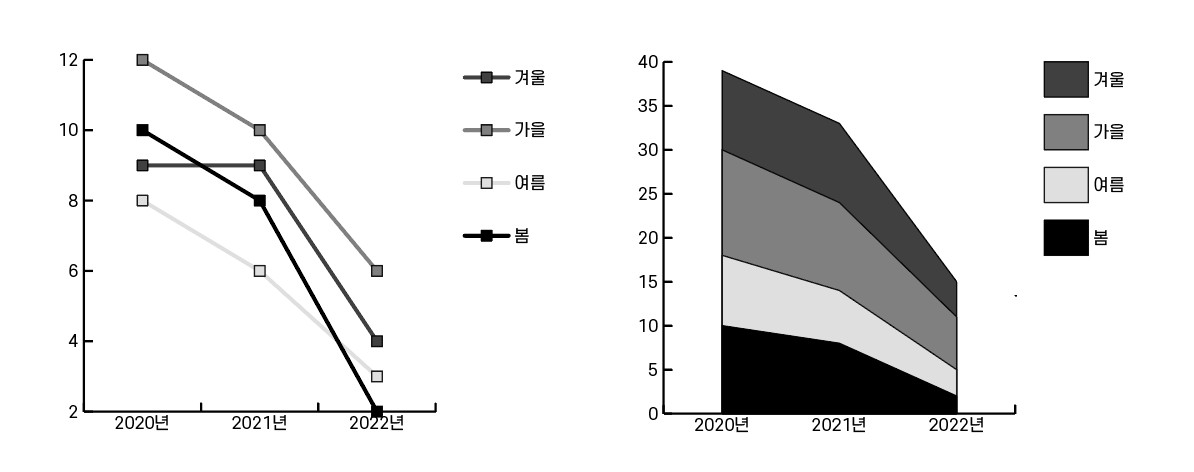

선 그래프 도구와 영역 그래프 도구

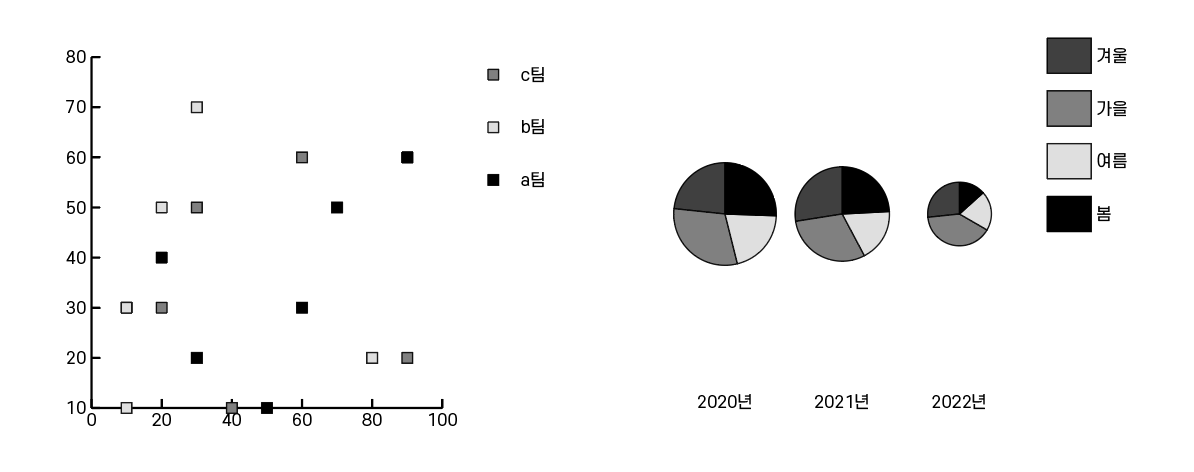

산포 그래프 도구와 파이 그래프 도구

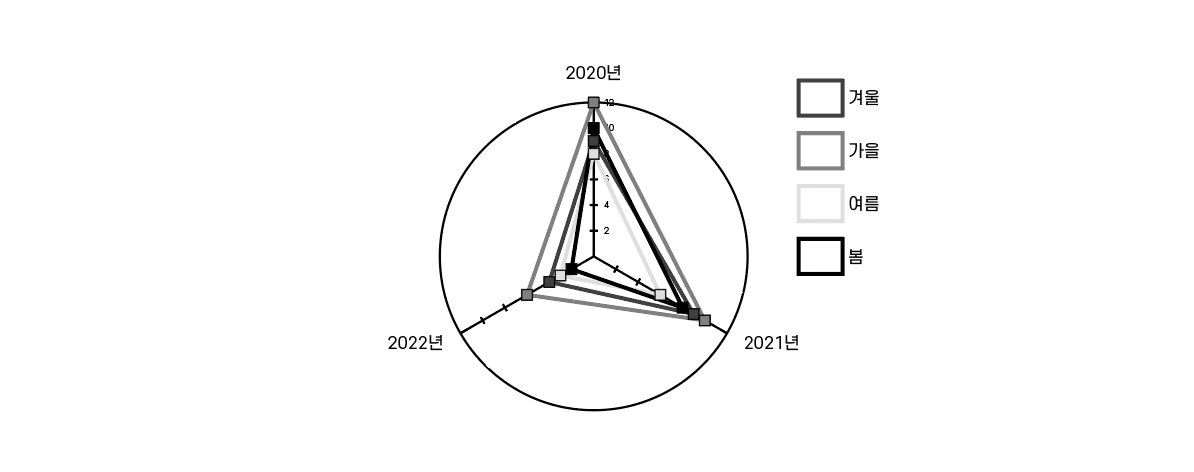

레이더 그래프 도구

---

그래프 만들기

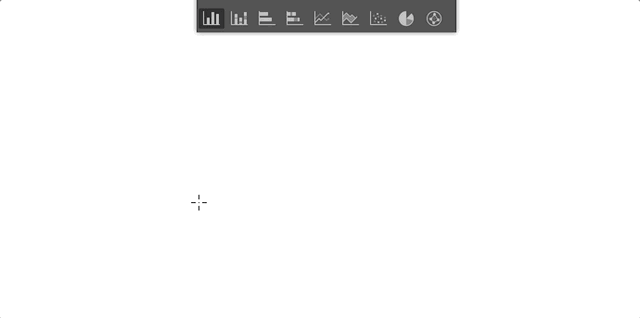

원하는 그래프 도구를 선택 후 드래그 하거나 클릭하여 크기를 입력해서 만들 수 있습니다. 윈도우 alt  / 맥 ⌥(option)를 누르면 크기를 결졍하면 새로운 팝업창이 열리면서 데이터를 입력할 수 있습니다.

데이터 입력하기

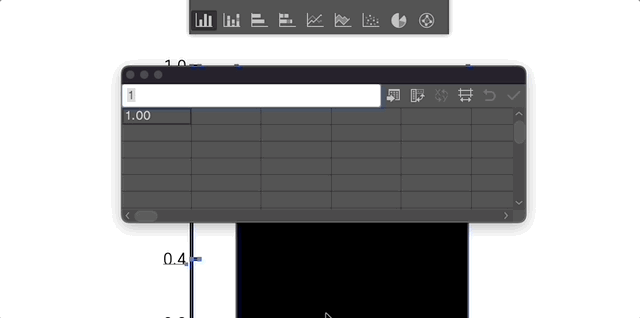

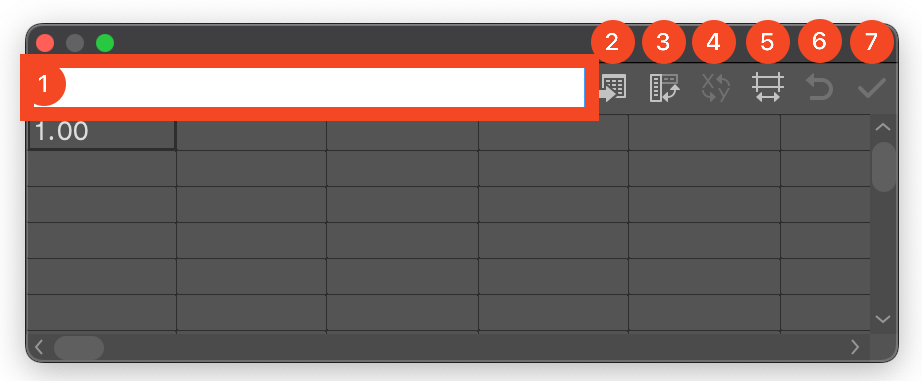

데이터 입력창

1. 편집 : 선택한 셀의 내용을 입력합니다.
2. 데이터 불러오기 : 텍스트 파일을 불러옵니다.
3. 행열 위치 바꿈 : 셀의 행과 열 데이터를 바꿔줍니다.
4. x축과 y축 바꿈 : 산포 그래프 사용시 활성화되며 x축, y축을 바꿔줍니다.
5. 셀 유형 : 데이터의 소수점 자리수와 셀의 열 너비를 변경합니다.
6. 복귀 : 변경한 데이터 값을 이전값으로 바꿔줍니다.
7. 적용 : 변경한 데이터값을 적용합니다.



직접 셀에 데이터 값을 작성해도 되지만 엑셀과 같은 스프레드시트에서 데이터를 입력한 후 복사하여 가지고 올 수 있습니다.

- 텍스트 파일은 가로는 tap으로 구분하고 세로는 윈도우 enter / 맥 return로 단락을 구분하여 작성한 후 데이터 불러오기로 불러오면 내용이 입력됩니다. *mac에서는 한글지원이 되지 않을 수 있습니다.
- 스프레드시트를 저장하여 데이터를 불러올 땐 TSV(탭으로 구분) 확장자로 저장합니다. * 한글 지원이 되지 않을 수 있습니다.
- 변수 패널에 그래프 사용 시 스프레드시트 데이터는 CSV(쉼표로 구분) 확장자로 저장합니다.

데이터 입력 순서

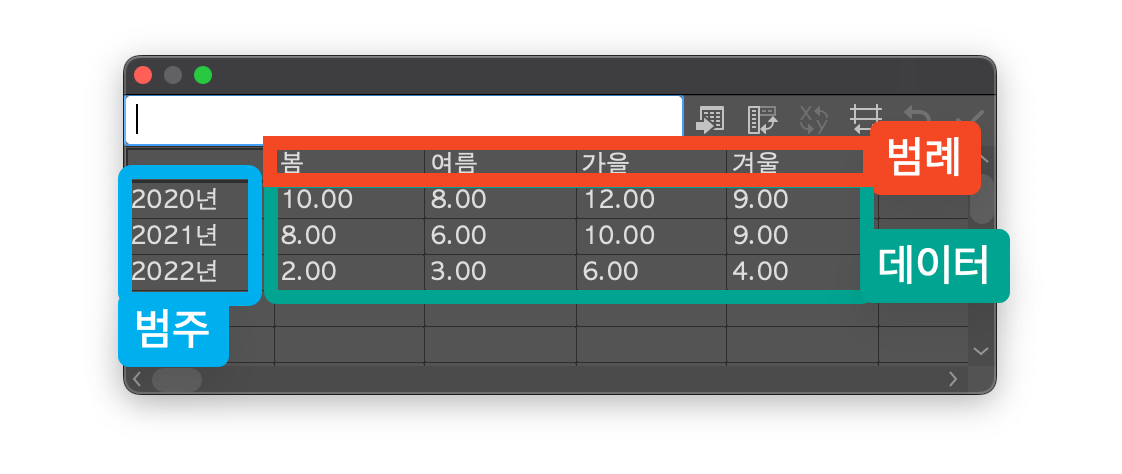

그래프 데이터 입력 순서

범례가 있는 데이터의 경우 첫번째 줄 첫번째 칸에는 데이터를 입력하지 않습니다. 첫번째 줄 두번째 칸 부터 범례를 입력해줍니다. 두번째 줄부터 첫번째 칸에는 범주를, 두번째 칸부터 데이터를 입력합니다. 범례 또는 범주에 숫자만 입력할 경우 따옴표안에 숫자(”2023”)를 입력해줍니다.

그래프 유형 결합하기

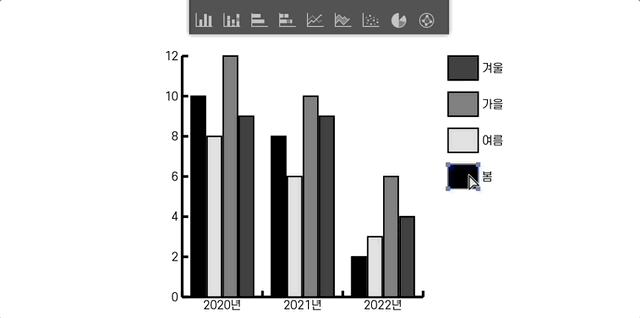

그래프 유형 결합하기

산포 그래프를 제외한 다른 그래프는 결합이 가능합니다. 기본이되는 그래프를 만들고 다른 그래프 유형으로 만들 범례와 그룹 막대를 그룹 선택 도구로 선택해줍니다. (그룹 선택 도구로 범례 또는 그룹막대를 두번 클릭하면 모두 선택됩니다.) 상단메뉴 오브젝트 > 그래프 > 유형을 선택하거나 그래프 도구를 선택된 상태에서 윈도우 enter / 맥 return를 눌러서 그래프 옵션을 변경할 수 있습니다.

---

그래프 옵션값 변경하기

그래프 유형, 그래프 스타일, 그래프 옵션을 수정하려면 만든 그래프를 선택 후 그래프 도구가 선택되어 있는 상태에서 윈도우 enter / 맥 return를 누르거나 상단 메뉴 오브젝트 > 그래프 > 유형을 선택하여 그래프 유형창을 열어줍니다.

그래프 유형 상단에는 그래프 옵션, 좌표축, 범주축을 선택할 수 있습니다. 그래프 유형중 레이더는 범주축이, 파이에는 좌표축과 범주축이 비활성화 되고 산포는 범주축이 비활성화되고 아래축이 활성화 됩니다.

그래프 옵션

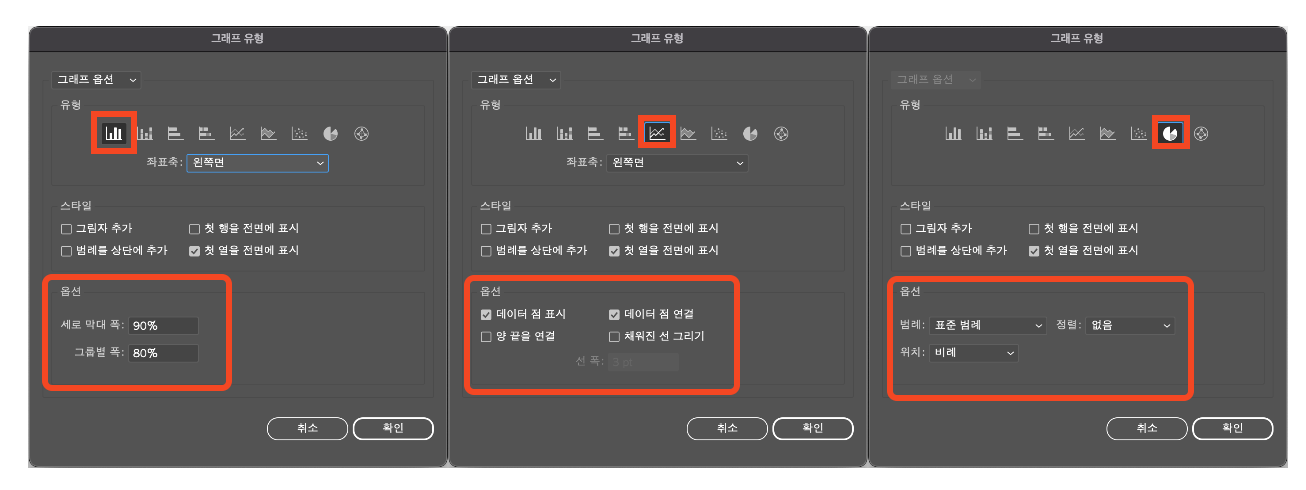

그래프 유형별 옵션 - 그래프 옵션

1. 유형 - 그래프의 유형을 선택할 수 있습니다. 막대, 누적막대, 가로막대, 누적가로막대, 선, 영역, 산포, 파이, 레이더의 순서로 아이콘이 정렬되어 있고 그래프에 따라 좌표축을 바꿀수도 있습니다.
2. 스타일 - 그림자 추가, 범례를 상단에 추가, 첫 행을 전면에 표시, 첫 열을 전면에 표시를 선택할 수 있습니다.
3. 옵션 - 어떤 유형을 선택했는지에 따라 변경됩니다.
   1. 막대, 누적막대, 가로막대, 누적가로막대 : 세로 또는 가로막대 폭, 그룹별 폭의 %를 설정할 수 있습니다.
   2. 선, 산포, 레이더 : 데이터 점 표시, 데이터 점 연결, 양 끝을 연결, 채워진 선 그리기를 선택할 수 있습니다. 채워진 선 그리기를 선택하면 선 폭을 설정할 수 있습니다. 산포의 경우 양끝을 연결옵션이 없습니다.
   3. 파이 : 범례, 정렬, 위치를 선택할 수 있습니다.
      • 범례 : 범례 없음, 표준 범례, 파이 조각에 보기 중 하나를 선택할 수 있습니다.
      • 정렬 : 모두, 처음, 없음 중 하나를 선택할 수 있습니다.
      • 위치 : 비례, 등분, 누적 중 하나를 선택할 수 있습니다.

좌표축, 아래축

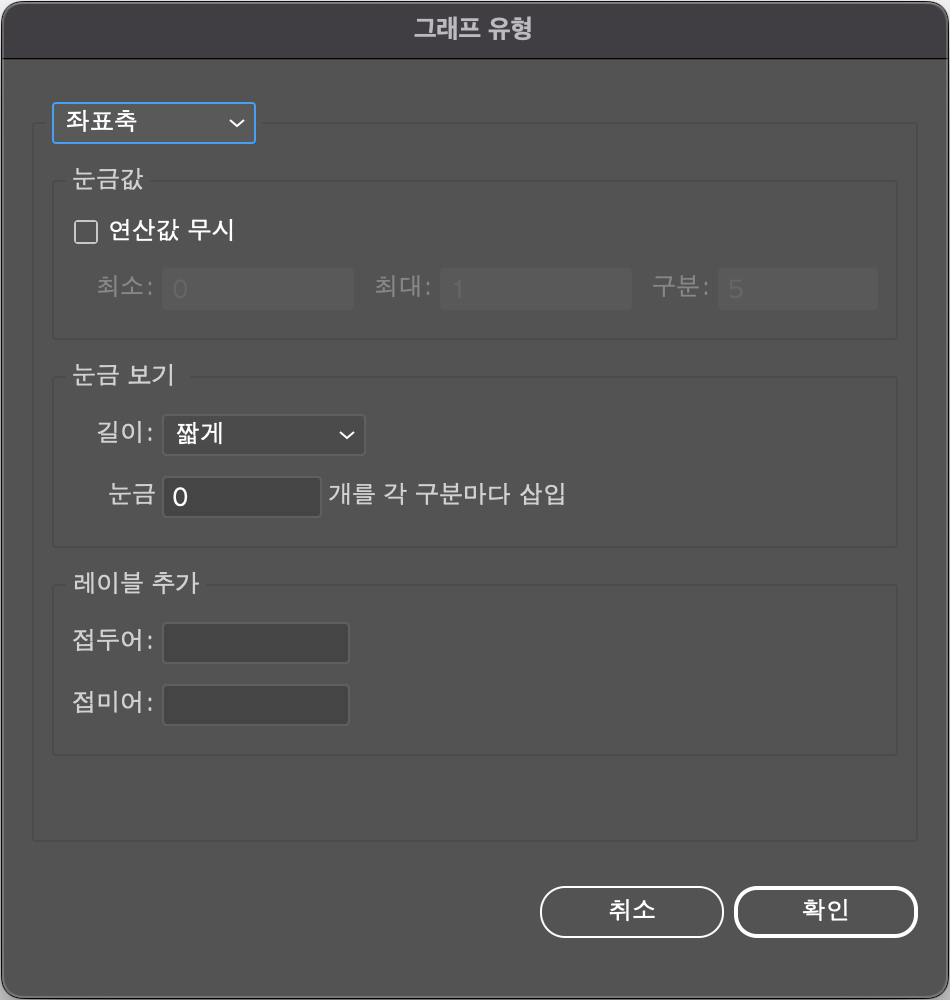

그래프 유형별 옵션 - 좌표축 또는 아래축

1. 눈금값 - 연산값 무시를 선택하면 최소, 최대, 구분을 입력하여 눈금을 조절할 수 있습니다.
2. 눈금 보기 - 길이는 없음, 짧게, 폭 전체 중 하나를 선택할 수 있고 눈금은 입력하여 구분할 수 있습니다.
3. 레이블 추가 - 접두어와 접미어를 입력할 수 있습니다.

범주축

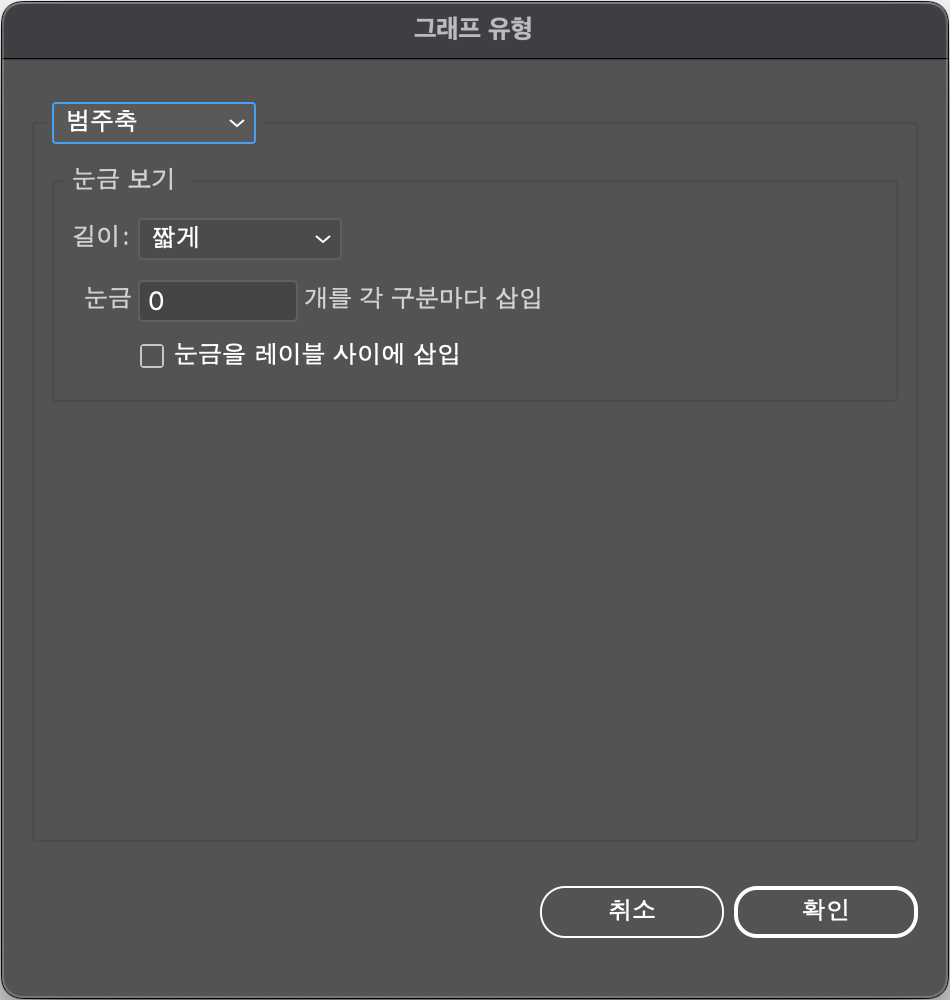

그래프 유형별 옵션 -범주축

1. 눈금보기 - 길이는 없음, 짧게, 폭 전체 중 하나를 선택할 수 있고 눈금은 입력하여 구분마다 삽입합니다. 눈금을 레이블 사이에 삽입을 체크하여 구분할 수 있습니다.



Adobe 일러스트레이터_그래프 꾸미기



본 데이터는 adobe illustrator 2023를 기준으로 작업되었습니다.
