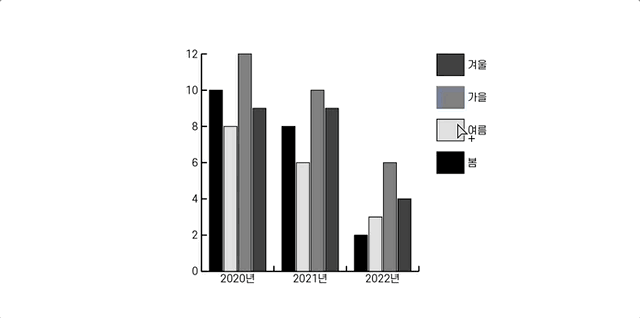

그래프 색상 바꾸기

그래프 색상 바꾸기

그래프는 회색음영으로 만들어집니다. 음영별로 범례가 나눠져 있고 그룹선택도구로 범례 중 하나를 두 번 클릭하여 선택한 후 색상을 변경합니다. 다른 요소들도 직접선택도구 또는 그룹선택도구로 선택하여 변경할 수 있습니다.

---

그래프 디자인 만들기

기본 막대모양에서 단순한 디자인이나 패턴등으로 모양을 대체할 수 있습니다. 막대 디자인은 세로 크기만 조절하거나 균일하게 크기를 조절하거나 반복하거나 특정 부분을 늘여서 적용할 수 있습니다. 막대를 대체할 디자인을 만든 후 상단메뉴 오브젝트 > 그래프 > 디자인을 눌러서 그래프 디자인창을 열어줍니다.

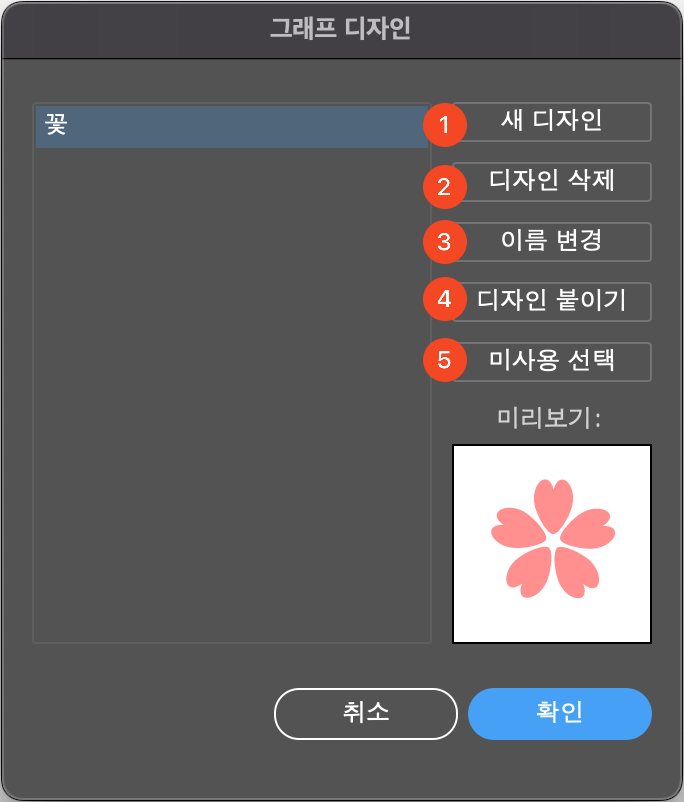

그래프 디자인 창

1. 새 디자인
   선택한 오브젝트를 그래프 디자인에 등록합니다.
2. 디자인 삭제
   왼쪽 리스트에서 선택한 디자인을 삭제합니다.
3. 이름 변경
   선택한 디자인의 이름을 변경해줍니다.
4. 디자인 붙이기
   문서에 선택한 디자인을 가져옵니다.
5. 미사용 선택
   사용하지 않은 디자인을 선택해 줍니다.

디자인 시 확인해야 할 사항

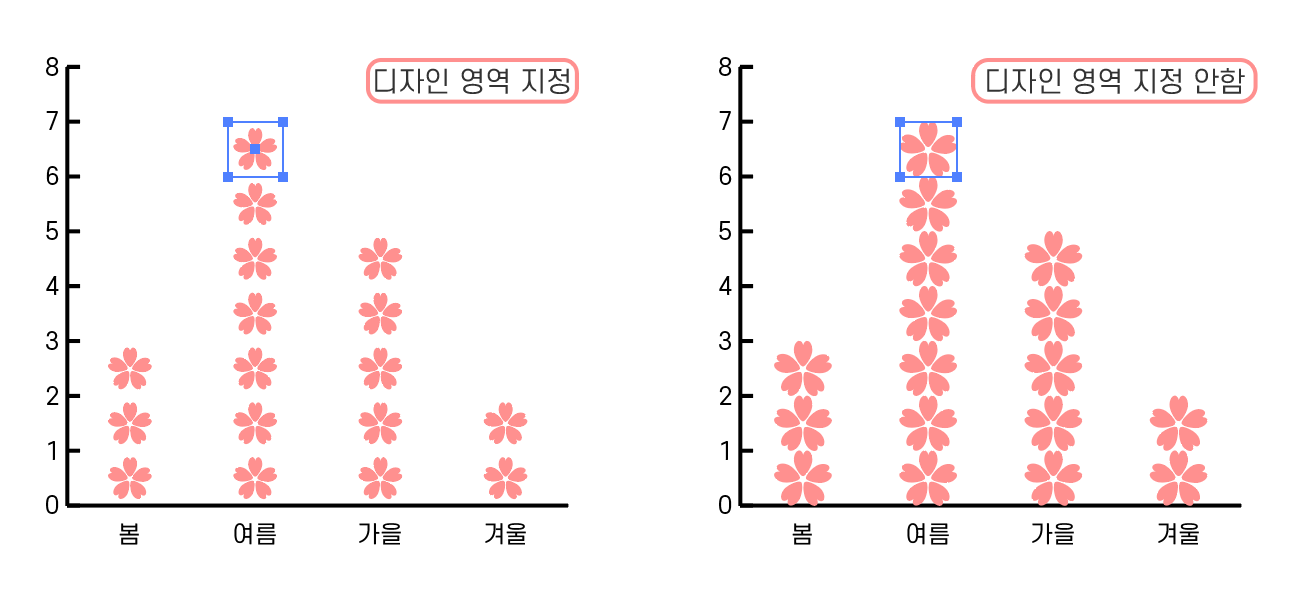

디자인 영역 만들기

디자인 영역 만들기

막대 디자인을 할 때 영역을 지정해 주는 게 좋습니다. 따로 영역을 만들어 놓지 않으면 디자인한 오브젝트크기로 영역이 만들어집니다. 반복을 사용하여 막대 디자인을 사용하는 경우 등록한 디자인에 따로 여분을 줄 수 없습니다. 디자인 영역은 칠과 선의 색이 없는 사각형으로 만들면 됩니다. 선이나 산포 그래프에서 디자인을 적용하려면 정사각형으로 만들어줘야 합니다.

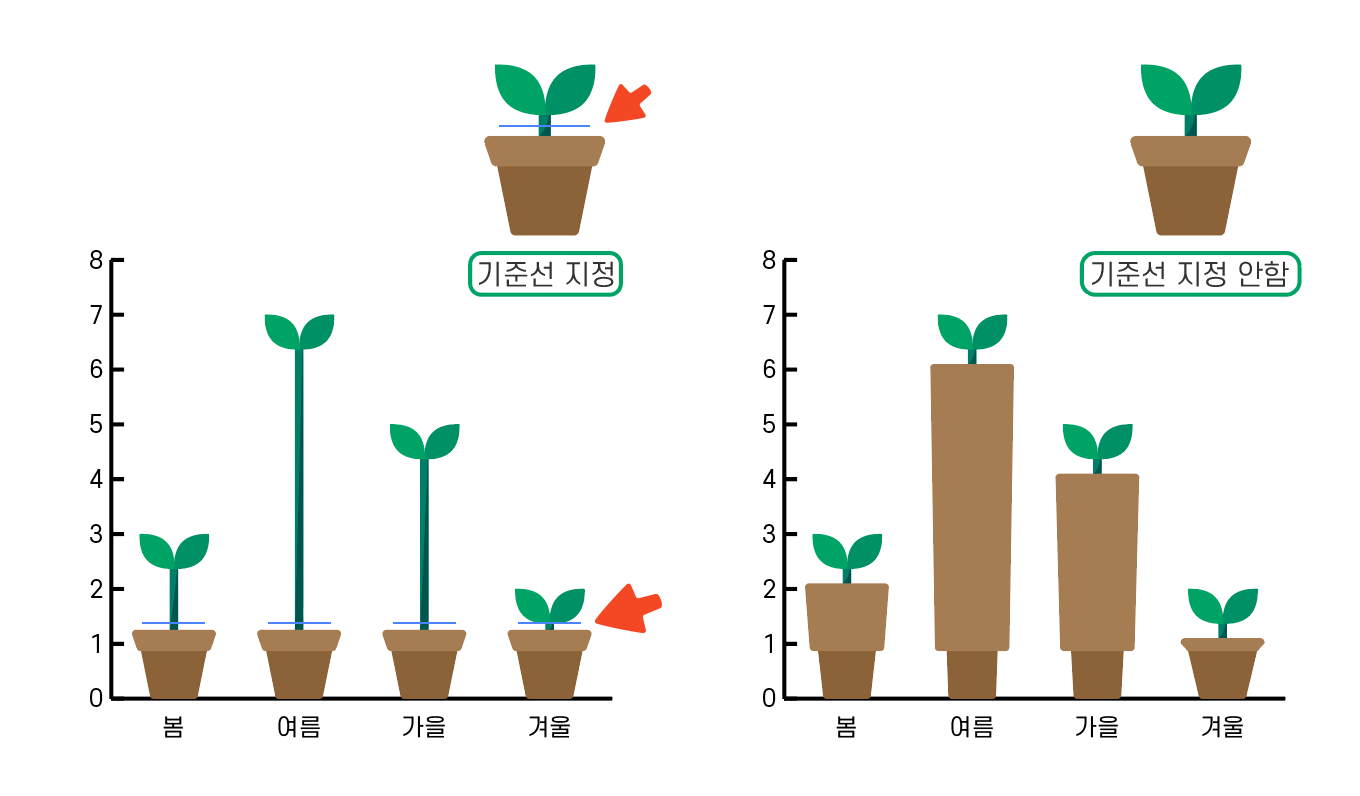

슬라이딩 막대 디자인 만들기

슬라이딩 막대 디자인 기준선 만들기

슬라이딩 막대는 기준선을 만들어 디자인을 늘리거나 줄입니다. 기준선이 되는 부분은 그리기 도구로 수평선을 만든 후 수평선을 선택 후 상단메뉴 보기 > 안내선 > 안내선 만들기 또는 윈도우 ctrl + 5  / 맥 ⌘(command) + 5를 눌러 안내선으로 만들어줍니다. 안내선과 함께 오브젝트를 등록합니다. ( 안내선과 오브젝트를 그룹지정한 후 안내선을 잠그면 그룹을 움직일 때 안내선을 포함하여 이동할 수 있습니다.)기준선을 만들지 않으면 등록하는 디자인의 가운데가 기준선이 됩니다.

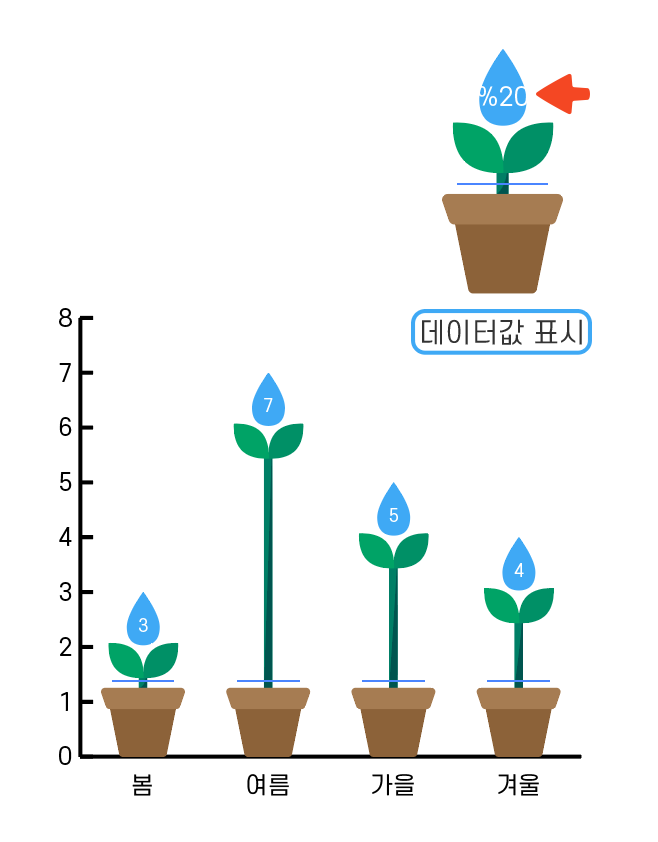

데이터값 표시하기

그래프 디자인에 데이터값 넣기

문자도구를 사용하여 앞에 % 와 소수점 앞자리 수와 소수점 뒷 자릿수를 차례로 입력합니다. 예를 들어 %33을 입력하면 데이터에 입력된 값의 소수점 앞에 3자리와 소수점 뒤에 3자리를 표현하여 ‘256.34134’가 데이터 값이 ‘256.341’로 표시됩니다. 디자인으로 같이 등록하면 설정한 데이터 값으로 입력됩니다.

---

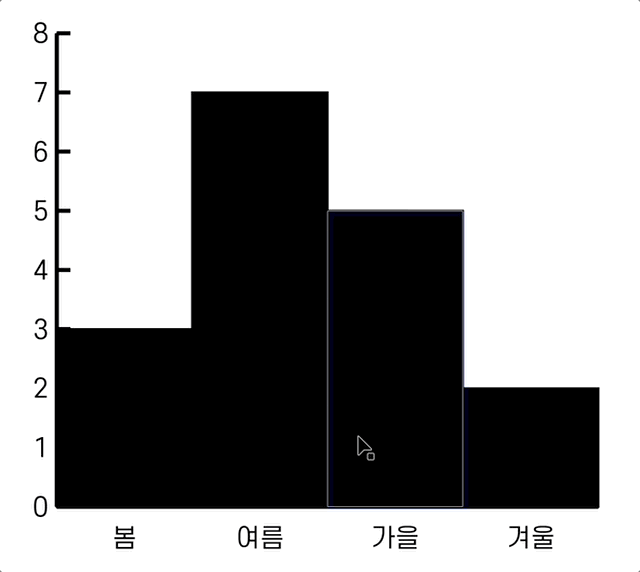

그래프 디자인 적용하기

막대그래프 또는 선, 산포 그래프 중 하나를 선택하거나 그룹선택도구로 그래프의 일부를 선택한 후 상단메뉴 오브젝트 > 그래프 > 막대 또는 보기 자를 선택하면 등록된 디자인을 선택할 수 있습니다.

그래프 막대

그래프 막대 디자인 변경하기

등록한 디자인 중 하나를 선택한 후 막대 유형을 선택합니다. 범례 디자인 회전을 클릭하면 선택한 디자인이 오른쪽으로 90도 회전하여 보입니다.

1. 세로로 크기조절
   선택한 디자인의 폭은 그대로 두고 높이가 늘어나거나 줄어듭니다.
2. 균일하게 조절
   선택한 디자인의 모양 그대로 크기를 조절합니다.
3. 반복
   반복을 선택하면 각 디자인표시와 부족한 부분을 선택할 수 있습니다.
   • 디자인 표시 : 디자인이 반복되는 최소 단위를 입력합니다.
   • 부족한 부분 : 설정한 단위보다 부족한 단위를 표시하는 방법을 선택합니다.
     • 디자인 절단 : 원본 크기를 유지하며 단위보다 넘어가는 부분을 삭제합니다.
     • 디자인 크기조절 : 폭은 그대로 유지하며 높이를 줄여서 표현합니다.
4. 슬라이딩
   선택한 디자인의 중심 또는 기준선에서 오브젝트를 늘리거나 줄입니다.

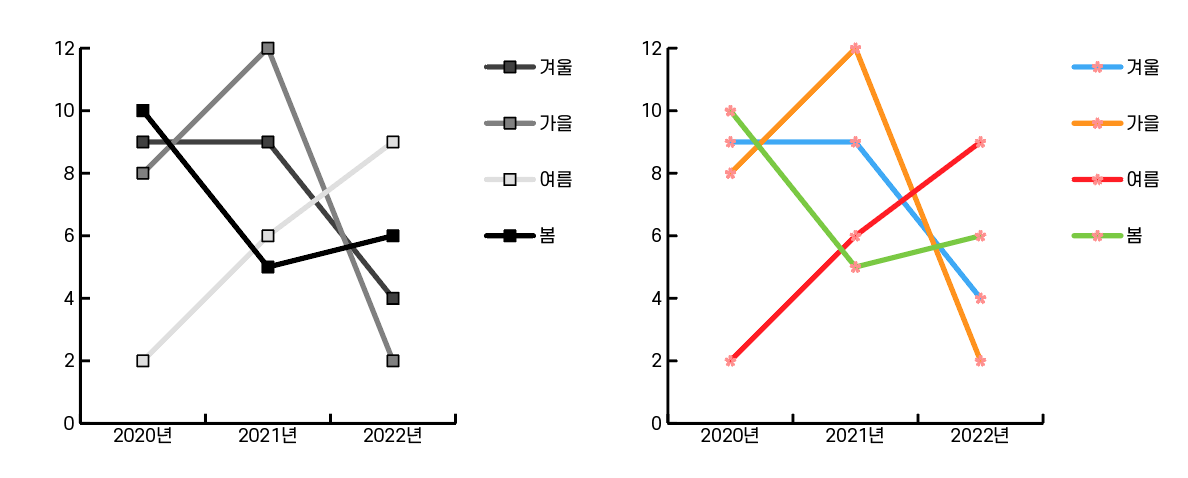

보기 자

선 그래프 보기 자 변경하기

등록한 디자인 중 하나를 선택합니다. 보기 자는 선 또는 산포 그래프에서 정사각형으로 보이는 부분이며 만약 디자인이 정사각형이 아닐 경우 높이를 조절하여 정사각형 모양으로 적용됩니다.

---

그래프 수정하기

그래프의 데이터 값이 변경되거나 수정을 해야 한다면 상단메뉴 오브젝트 > 그래프 > 데이터를 눌러 데이터 값을 수정합니다.



본 데이터는 adobe illustrator 2023를 기준으로 작업되었습니다.
