Adobe 일러스트레이터_모양도구(사각형, 둥근 사각형, 원형)

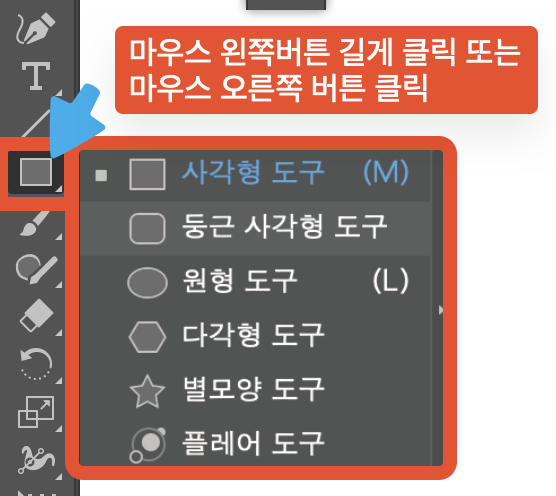

사각형, 원형 등 자주 사용하는 모양은 도구로 만들어져 있어서 펜 도구를 사용하지 않아도 다양한 패스를 만들 수 있습니다. 이때 만들어진 패스는 모양 속성이 생겨 변형패널 또는 제어패널에서 각 모양에 맞는 속성값을 수정할 수 있습니다. 사각형 도구를 마우스 왼쪽 버튼으로 길게 클릭하거나, 마우스 오른쪽 버튼으로 클릭하여 나머지 도구들을 선택할 수 있습니다.

사각형 도구( 단축키: M)

어도비 일러스트레이터 사각형 도구

사각형 도구는 사각형 도구를 클릭하거나 단축키 M으로 사용할 수 있습니다.

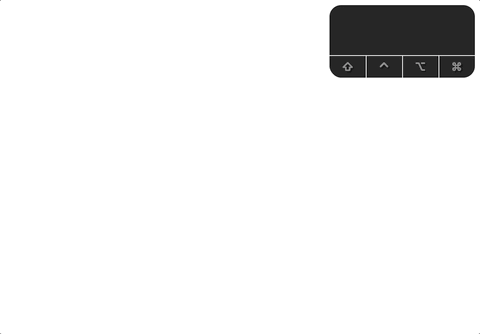

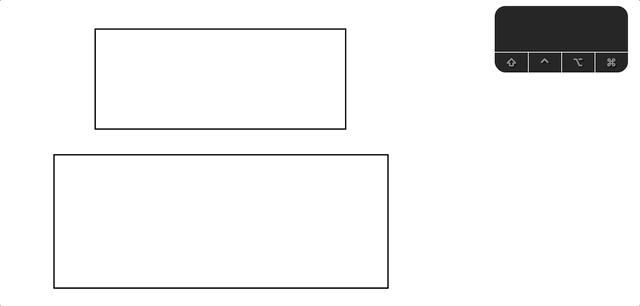

사각형 도구 사용하기

클릭 드래그로 사각형의 모양 및 크기를 정할 수 있으며, 윈도우 shift  / 맥 ⇧(shift)를 계속 누르는 상태로 드래그하면 정사각형이, 윈도우 alt  / 맥 ⌥(option)을 누르는 상태로 클릭 드래그하면 클릭한 곳을 중심으로 사각형이 만들어집니다. 윈도우 alt + shift  / 맥 ⌥(option)+ ⇧(shift)를 누른다면 클릭한 곳을 중심으로 정사각형을 만들 수 있습니다.

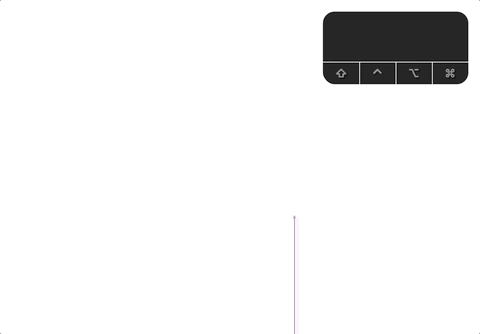

모서리 모양 및 크기 변경하기

모서리 모양은 기본인 직각 외에 둥글게, 안으로 둥글게, 모접기 3가지가 있습니다. 모서리 안쪽 ◉모양에 커서를 올려놓고 클릭 드래그하여 크기를 정할 수 있습니다.  윈도우 alt  / 맥 ⌥(option)을 누르고 클릭하면 3가지 중 하나를 선택할 수 있습니다. 둥글게 → 안으로 둥글게 → 모접기 → 둥글게 순서로 돌아갑니다.  직접 선택 도구로 하나의 모서리 지점을 선택하면 선택한 부분만 모양을 변경할 수 있습니다.

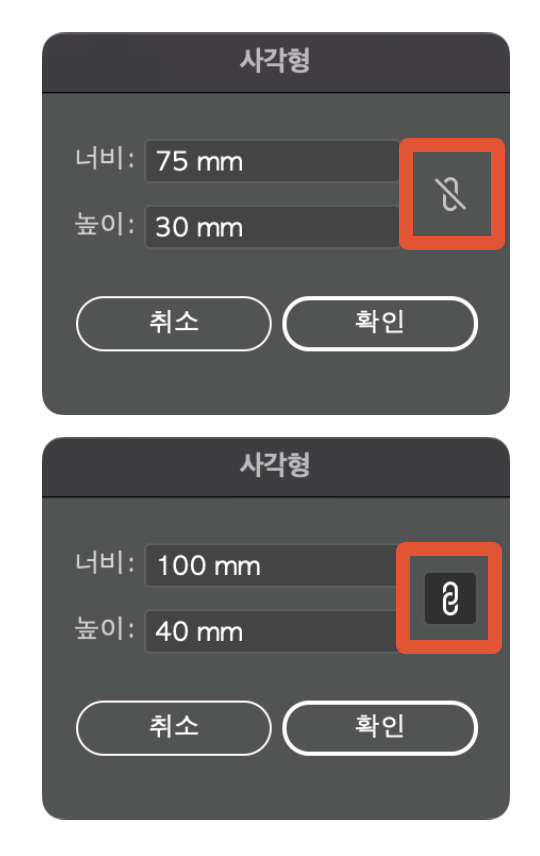

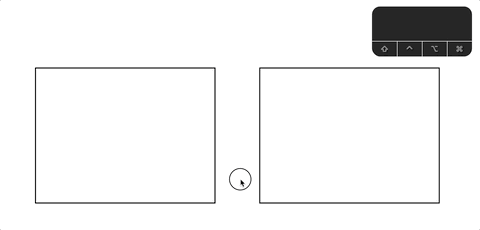

옵션창으로 정확한 값의 사각형 만들기

정확한 값이 있는 사각형을 만들고 싶다면 원하는 위치를 클릭하여 사각형 옵션 창을 띄우고 너비와 높이 값을 넣어 만들 수 있습니다. 이때 클릭한 지점은 왼쪽 상단을 기준점으로 하여 왼쪽에서 오른쪽, 위에서 아래로 가는 사각형이 만들어집니다. 너비와 높이 사이에 있는 고리 모양이 활성화된다면 너비 및 높이 중 하나만 변경해도 비율을 유지해줍니다.

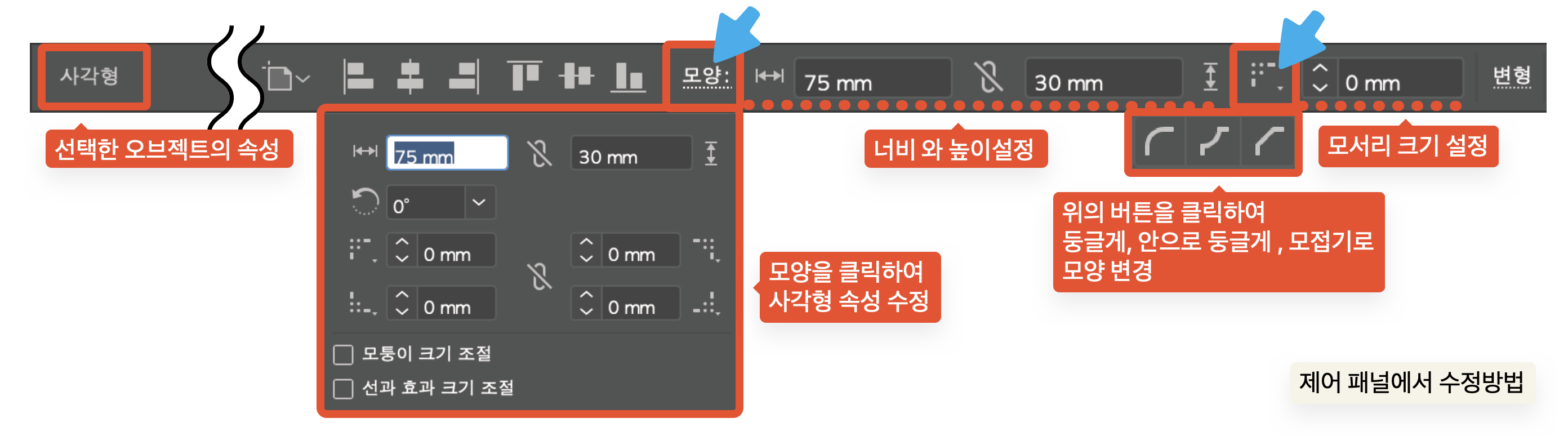

제어 패널에서의 사각형 모양 속성 수정방법

변형 패널에서 사각형 속성 수정방법

만들어진 사각형을 수정하여 사용할 수 있는데, 제어 패널이나 변형 패널에서 사각형 속성을 수정할 수 있습니다. 이때 너비와 높이를 수정하면 사각형의 중심을 기준으로 변경됩니다. 또한 너비, 높이, 각도 외에 모서리 모양 및 크기도 수정할 수 있습니다.

둥근 사각형 도구

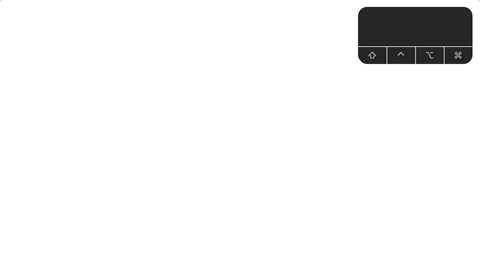

둥근 사각형 도구 사용하기

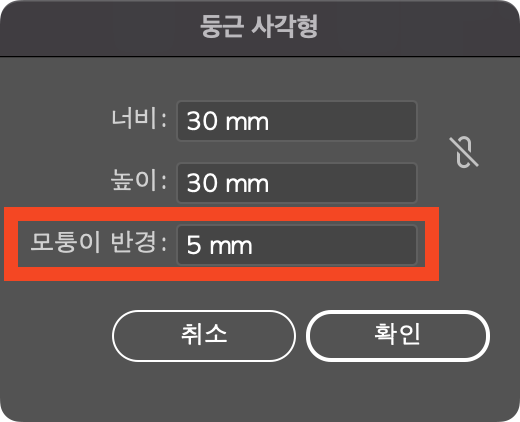

둥근 사각형은 모서리 모양이 둥글게가 기본인 도구입니다. 사각형 도구와 사용방법이 동일합니다.

원형 도구(단축키 : L)

어도비 일러스트레이터 원형 도구

원형 도구는 원형 도구를 클릭하거나 단축키 L로 사용할 수 있습니다.

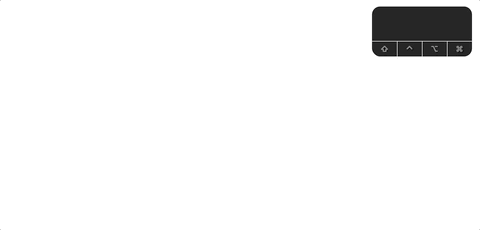

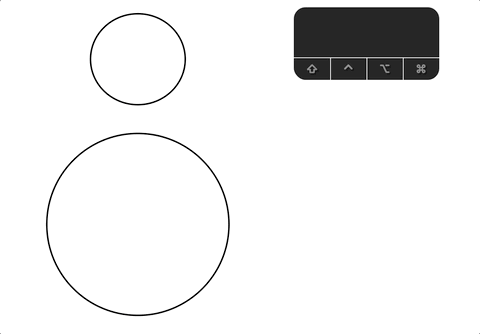

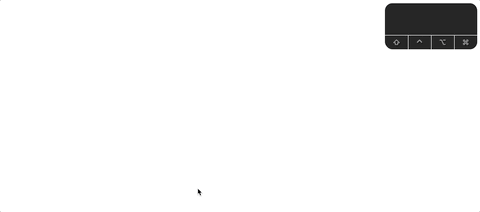

원형 도구 사용하기

클릭 드래그로 원의 모양 및 크기를 정할 수 있으며, 윈도우 shift  / 맥 ⇧(shift)를 계속 누르는 상태로 드래그하면 원이, 윈도우 alt  / 맥 ⌥(option)을 누르는 상태로 클릭 드래그하면 클릭한 곳을 중심으로 원형이 만들어집니다. 윈도우 alt + shift  / 맥 ⌥(option)+ ⇧(shift)를 누른다면 클릭한 곳을 중심으로 원을 만들 수 있습니다.

원형 도구 파이로 만들기

원의 중심에서 각도를 가진 모양(파이)으로 변경할 수 있는데 원의 바깥쪽 ◉모양에 커서를 올려 클릭 드래그하면 ◉모양이 두 개가 되면서 각도를 가진 모양이 만들어집니다. 자유롭게 클릭 드래그하여 원하는 모양을 만들 수 있습니다.

옵션창으로 정확한 값의 원형 만들기

정확한 값이 있는 원형을 만들고 싶다면 원하는 위치를 클릭하여 원형 옵션 창을 띄우고 너비와 높이 값을 넣어 만들 수 있습니다. 이때 클릭한 지점은 왼쪽 상단을 기준점으로 하여 왼쪽에서 오른쪽, 위에서 아래로 가는 원형이 만들어집니다. 너비와 높이 사이에 있는 고리 모양이 활성화된다면 너비 및 높이 중 하나만 변경해도 비율을 유지해줍니다.

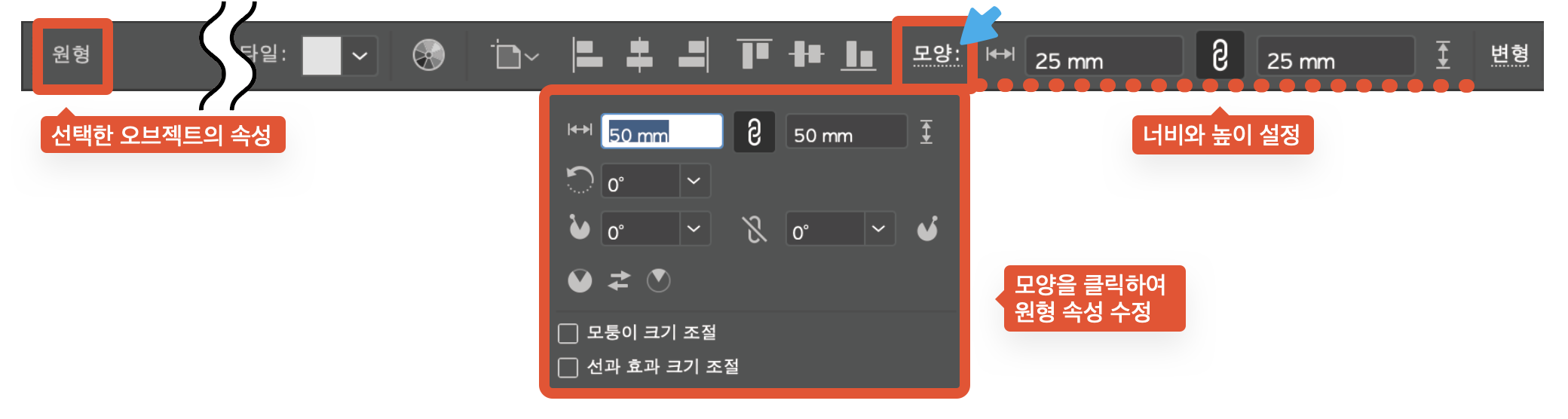

제어 패널에서의 원형 속성 수정방법

변형 패널에서의 원형 속성 수정방법

만들어진 원형을 수정하여 사용할 수 있는데, 제어 패널이나 변형 패널에서 원형 속성을 수정할 수 있습니다. 이때 너비와 높이를 수정하면 원형의 중심을 기준으로 변경됩니다. 또한 파이 각도와 파이 모양 반전도 수정할 수 있습니다.

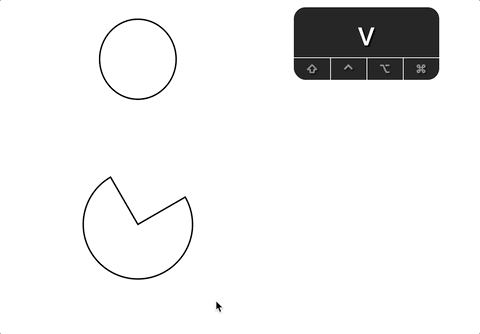

직접 선택 도구로 파이의 모서리 변경하기

직접 선택 도구로 선택 시 사각형 도구에서 봤던 작업한 원형 안에 ◉모양이 있는 걸 볼 수 있는데, 파이 형태의 원형에서 ◉모양을 클릭 드래그하면 모서리 모양을 변경했던 것처럼 수정할 수 있습니다. 단, 모서리 모양을 수정하면 원형 속성값은 잃어버리게 되고 패스의 형태로 남게 됩니다.

패스의 모퉁이

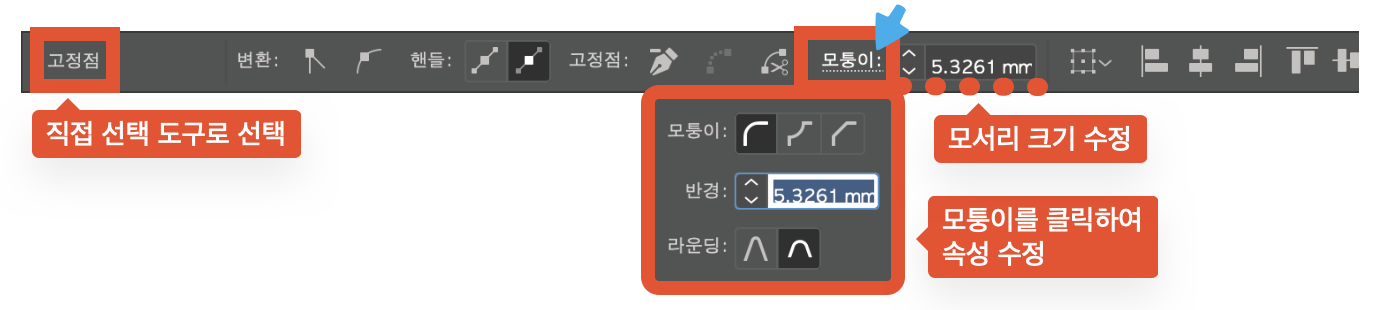

제어 패널에서 모퉁이 속성 변경하기

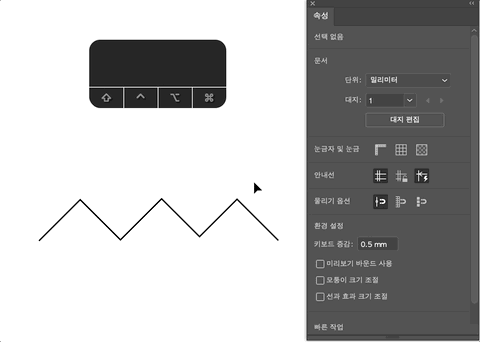

속성 패널을 이용하여 패스 모서리 수정하기

패스의 경우에도 ◉모양이 있다면 모서리 모양을 변경했던 것 처럼 변경할 수 있습니다. 패스로 만든 모서리 부분도 ◉모양을 클릭 드래그하여 크기를 정하고 윈도우 alt /  맥 ⌥(option)을 누르고 클릭하여 모양을 변경합니다. 제어 패널이나 속성 패널에서 모퉁이라는 옵션을 통해서도 변경이 가능합니다.

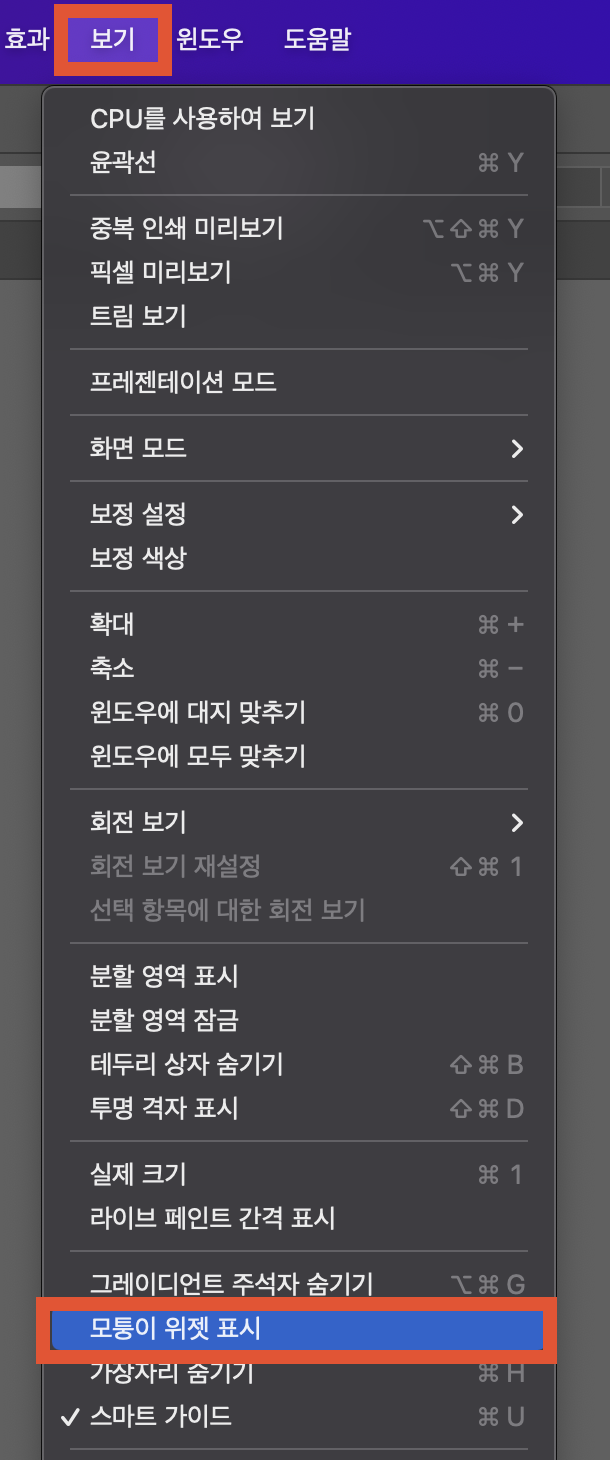

모퉁이 위젯 표시

◉모양이 안 보이는 경우에는 상단 메뉴 보기 > 모퉁이 위젯 표시 클릭하면 볼 수 있습니다.



본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
