Adobe 일러스트레이터_자동화 기능_변수

변수 패널

일러스트레이터 변수 패널 사용

하나의 디자인에 내용만 변경되는 경우 변수 패널을 사용하면 편리합니다. 변수 패널에는 변경되는 내용을 하나의 데이터 세트로 만들어 저장하고 오브젝트와 연결합니다. 이때 변경되는 내용은 CSV 또는 XML파일로 가지고 올 수 있고 일러스트레이터에서 직접 만들수도 있습니다. 가장 좋은점은 오브젝트의 위치나 크기변경, 색상 등 변경하면 모든 데이터 세트에 적용이 된다는 점 입니다.

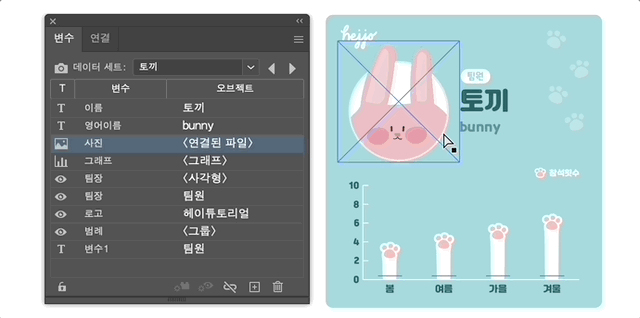

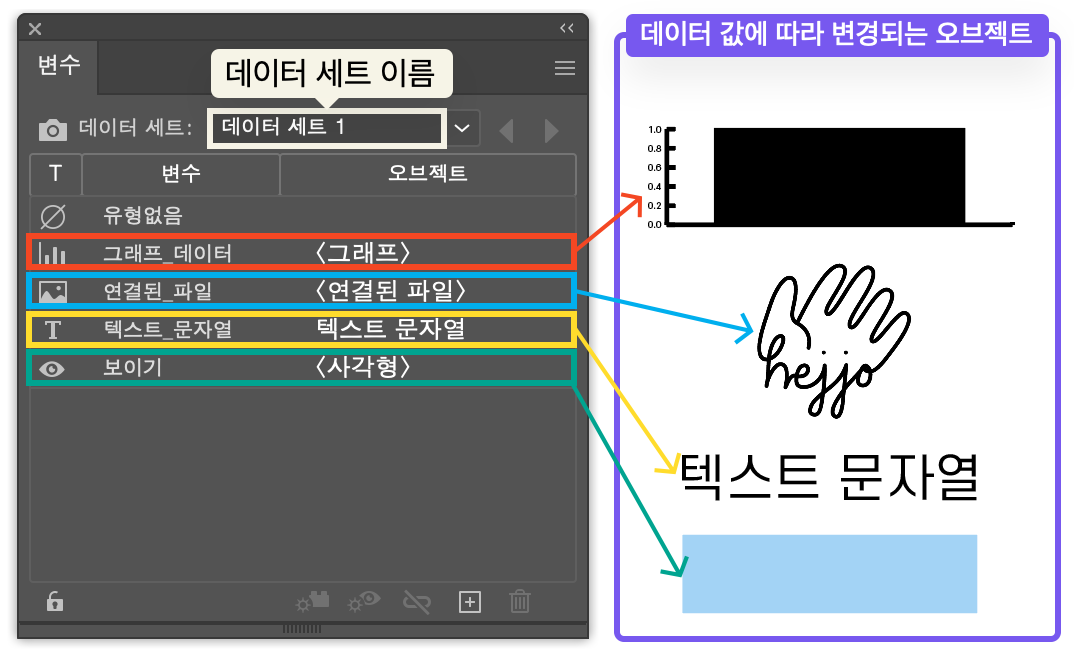

일러스트레이터 변수 패널

데이터 세트는 변수 유형(T), 변수, 오브젝트로 나눠져 있고 변수 유형에는 문자, 연결된 파일, 그래프, 보이기, 유형 없음을 선택할 수 있고 변수는 오브젝트의 이름, 오브젝트는 오브젝트 안에 들어가는 내용이입력됩니다.

CSV 파일 만들고 연결하기

CSV파일 만들기

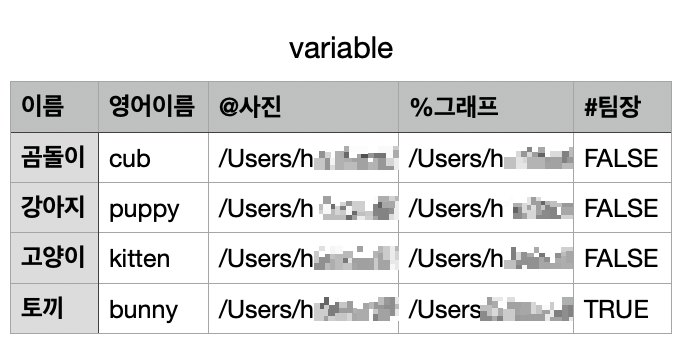

Apple Numbers 에서 만든 CSV파일

CSV파일은 마이크로 소프트 엑셀, 구글 시트, 애플 넘버스 같이 스프레드시트로 쉽게 만들 수 있습니다. 스프레드시트의 첫 번째 줄에는 변수를 입력합니다. 변수는 띄어쓰기 없이 작성해야합니다.  변수 앞에 기호를 사용하여 유형을 나눌 수 있습니다. 파일을 연결시킬 땐 @를, 그래프의 파일을 연결시킬 땐 %를, 보이기를 사용할 땐 #을 적어줍니다. 문자는 앞에 기호를 사용하지 않습니다. 다음 줄에는 변수에 들어가는 내용을 적어줍니다. 연결된 파일과 그래프에는 파일의 경로를 삽입합니다. 경로는 띄어쓰기가 없어야 하기 때문에 파일 또는 폴더명에 띄어쓰기가 있다면 수정해야 합니다. 구분을 위해 띄어쓰기가 필요하다면 밑줄문자(언더바)를 삽입합니다. 예)연결된_파일

문자	@연결된_파일	%그래프	#가시성
문자오브젝트	*파일 경로	*CSV파일 경로	true(레이어 눈 켜짐) / false(레이어 눈 꺼짐)

* 파일의 경로 복사하기
윈도우 : 탐색기에서 연결할 파일 선택 후 shift + 마우스 오른쪽 클릭으로 경로로 복사 또는 홈에서 클립보드 > 경로 복사
맥 : 파인더에서 연결할 파일 선택 후 상단 메뉴 보기 > 경로막대 보기(⌘(command) + ⌥(option) + P)로 경로 막대에서 파일에 마우스 오른쪽 버튼을 눌러 경로 이름을 복사

작성이 완료된 파일은 **CSV로 저장해 줍니다. 그래프 파일도 csv로 저장하는데 만드는 형식은 그래프 만들기를 참고해주세요.

** 프로그램 별 csv 저장방법
마이크로 소프트 엑셀 : 파일 > 다른 이름으로 저장 > 파일 형식 > CSV(쉼표로 분리) 또는 CSV(MS-DOS)
구글 시트 : 파일 > 다운로드 > 쉼표로 구분된 값(.csv)
애플 넘버스 : 파일 > 다음으로 내보내기 > csv ( 고급옵션 - 텍스트 인코딩 : 유니코드(UTF-8) )

CSV 파일 연결하기

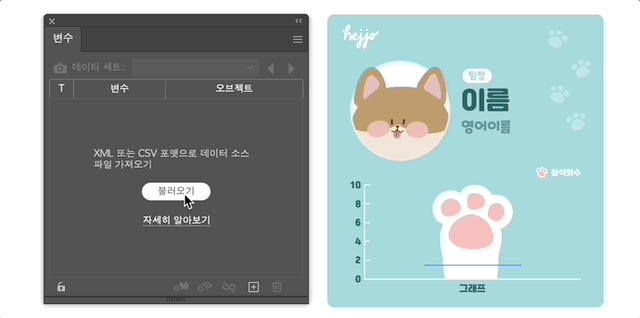

변수 패널을 사용하여 csv파일과 오브젝트 연결하기

변수 패널에서 불러오기 버튼 또는 변수 패널 메뉴(오른쪽 상단 햄버거버튼)에서 변수 라이브러리 불러오기를 눌러 파일을 가져옵니다. 만든 파일로 변수가 생성된 걸 볼 수 있으며 설정대로 오브젝트와 변수를 선택한 후 동적으로 만들기 또는 보이기 동적으로 만들기를 눌러줍니다. 연결이 되었다면 변수 옆에 오브젝트에 설정한 값으로 삽입되고 하단에 연결 해제 아이콘이 활성화 됩니다.

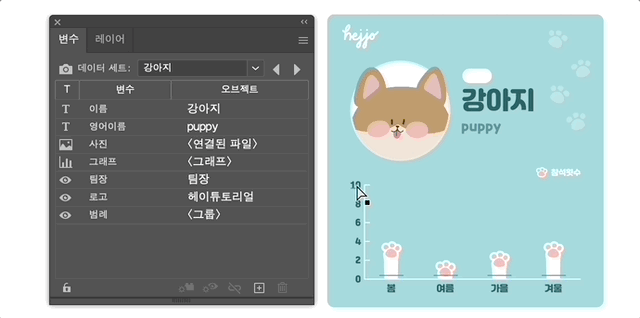

데이터 세트 확인하여 변경된 내용으로 업데이트하기

연결이 완료 후 데이터 세트 ⋁를 눌러 확인합니다. 데이터 세트를 누르면 연결된 변수가 변경되는 걸 확인할 수 있습니다. 이때 변경되면서 데이터 세트 앞에 *표시가 뜨는데 변수 패널 메뉴에서 데이터 세트 업데이트를 눌러줘야 합니다. 데이터 세트를 전부 업데이트했다면 ◀(이전 데이터 세트)와 ▶(다음 데이터 세트)를 눌러 데이터가 변경되는 걸 확인할 수 있습니다. 데이터 관리를 편리하게 하기 위해 데이터 세트 이름을 눌러 알아보기 쉽게 변경해 줍니다.



새 변수로 데이터 만들기

CSV파일이 없어도 새 변수 만들기로 데이터를 만들고 이미 만들어진 데이터 세트에 변수를 추가할수도 있습니다. 오브젝트에 같은 변수를 사용할 수도 있고 같은 오브젝트에 유형을 다르게 사용할 수도 있습니다.

변수 먼저 만들기

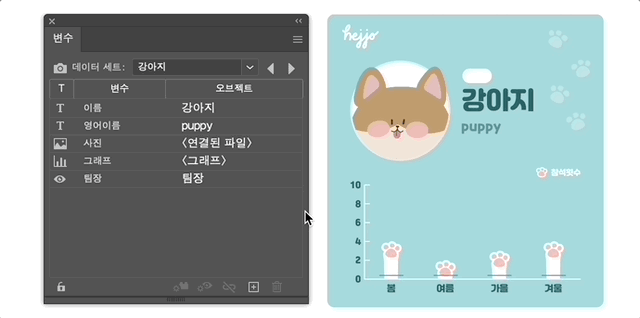

새로운 변수 만들고 오브젝트와 연결하기

변수 패널 하단의 새 변수 또는 변수 패널 메뉴에서 새 변수를 눌러줍니다. 하단의 버튼으로 새 변수를 만들 경우 유형은 유형 없음, 변수는 변수 + 숫자로 만들어집니다. 만들어진 변수를 더블클릭하거나 메뉴에서 새 변수를 만든 경우 변수 옵션창으로 이름과 유형을 설정할 수 있습니다.

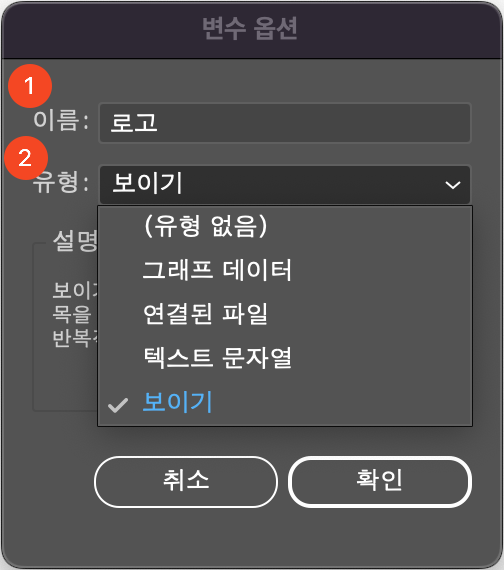

변수 패널 변수 옵션창

1. 이름   변수의 이름을 정해줍니다.
2. 유형   (유형 없음), 그래프 데이터, 연결된 파일, 텍스트 문자열, 보이기 중 하나를 선택

만들어진 변수에 오브젝트를 선택하여 동적으로 만들기 또는 보이기 동적으로 만들기를 누르면 선택한 오브젝트에 따라 자동으로 유형이 변경되며 연결됩니다.

오브젝트 먼저 만들기

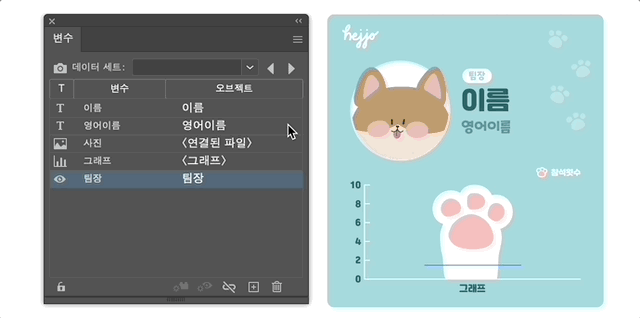

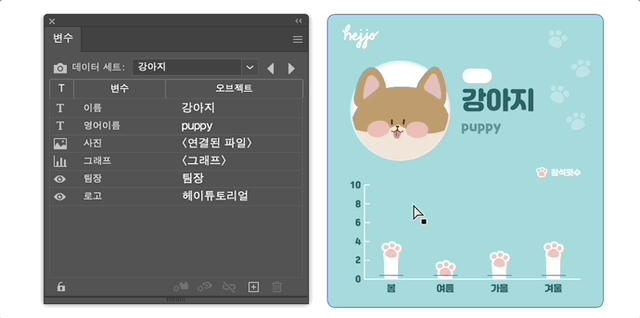

오브젝트 선택 후 변수로 만들기

오브젝트를 선택한 후 하단 아이콘 동적으로 만들기 또는 보이기 동적으로 만들기를 눌러줍니다. 선택한 오브젝트에 따라 텍스트 동적으로 만들기, 그래프 동적으로 만들기, 연결 파일 동적으로 만들기로 변경됩니다. 변수 패널 메뉴에서도 선택할 수 있습니다. 오브젝트를 선택 후 변수를 만들었기 때문에 따로 연결하지 않아도 됩니다.

오브젝트에 보이는 이름은 레이어 이름과 동일합니다.

오브젝트에 같은 변수 사용하기

다른 오브젝트에 같은 변수 사용하기

오브젝트가 같은 유형일 때 같은 변수를 사용하고 싶다면 새로운 오브젝트를 선택하고 변수패널에서 같이 사용할 변수를 선택한 후 동적으로 만들기 또는 보이기 동적으로 만들기를 선택합니다.

유형이 다르다면 같은 변수를 사용할 수 없습니다.
오브젝트를 복사할 때 변수가 같이 복사되지 않습니다.

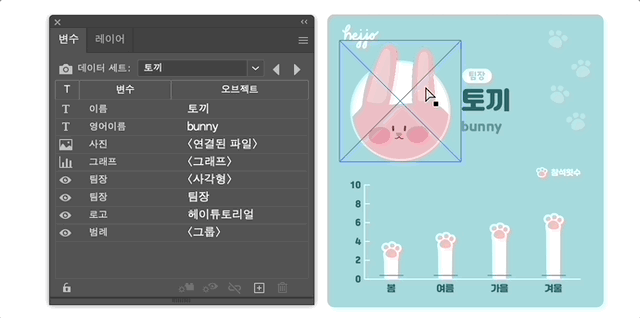

같은 오브젝트에 다른 유형 사용하기

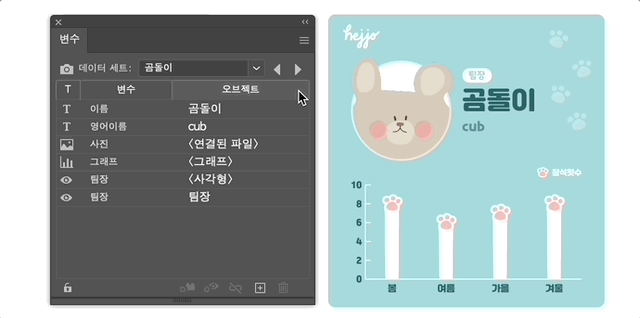

같은오브젝트에 다른 유형사용하기

유형은 크게 동적으로 만들기와 보이기 동적으로 만들기로 나눌 수 있는데 이 두 유형은 동시에 사용이 가능합니다. 같은 오브젝트를 선택하여 동적으로 만들기 와 보이기 동적으로 만들기를 만들면 데이터가 변경됩니다.

변수 수정 / 연결 끊기와 데이터 세트 업데이트 및 삭제

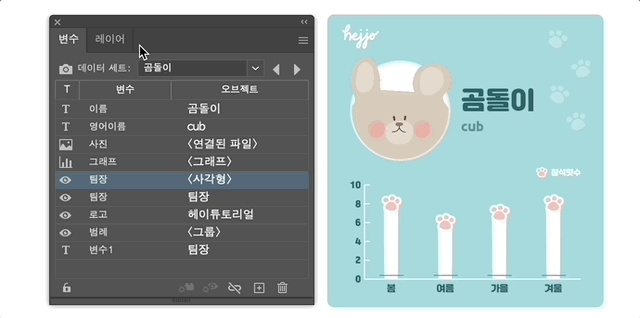

변수 패널 보이기 동적 만들기인 레이어 눈 활성화로 수정하고 업데이트 하기

변수 수정하기

변경할 데이터 세트를 선택한 후 오브젝트를 직접 수정합니다. 변수를 지정한 오브젝트를 확인하고 싶다면 윈도우 alt  / 맥 ⌥(option)를 누르며 변수를 클릭하거나 변수 패널 메뉴의 연결된 개체 선택을 눌러줍니다.

1. 문자   문자 오브젝트를 직접 수정합니다.
2. 연결된 파일   연결 패널에서 재연결합니다.
3. 그래프   그래프를 눌러 데이터를 변경합니다. 데이터 창이 뜨지 않는다면 상단 메뉴 오브젝트 > 그래프 > 데이터를 눌러줍니다.
4. 보이기   레이어에서 눈을 눌러 활성화 또는 비활성화 합니다.

변수 연결 끊기

변수를 선택하고 하단의 체인 아이콘을 클릭하거나 변수 패널 메뉴에서 변수 연결 해제를 눌러줍니다. 연결이 끊어지면 모든 데이터 세트에서 연결이 끊어집니다. 다시 다른 오브젝트에 연결해서 사용할 수 있습니다.

데이터 세트 업데이트

변수를 추가하거나 데이터를 변경하게 되면 변경 패널 메뉴에서 데이터 세트 업데이트를 꼭 눌러줘야 합니다. 업데이트를 하지 않고 데이터 세트를 이동할 경우 동적으로 만들기를 했음에도 불구하고 데이터가 계속 변경됩니다.

변수와 데이터 세트 삭제

삭제할 변수를 선택 후 하단의 휴지통 아이콘을 누르거나 변수 패널 메뉴에서 변수 삭제를 눌러줍니다. 데이터 세트 삭제 또한 삭제할 데이터 세트를 선택한 후 변수 패널 메뉴에서 데이터 세트 삭제를 눌러줍니다. 전체 데이터 세트를 삭제하려면 변수 전제를 삭제합니다.

데이터 세트 만들기

데이터 세트 만들기

변수를 만들고 오브젝트에 연결을 다 했다면 패널 왼쪽 상단 데이터 세트 캡처 버튼 또는 변수 패널 메뉴에서 데이터 세트 캡처를 눌러 데이터 세트를 만들 수 있습니다. 만들어진 데이터 세트는 이름을 변경하여 알아보기 쉽게 만들 수 있고 데이터를 변경한 후 데이터 세트 캡처 버튼을 눌러 새로운 데이터 세트를 만들 수 있습니다.

변수 라이브러리

변수 패널 메뉴에서 변수 라이브러리 저장을 누르면 xml 파일로 저장됩니다. 저장된 파일을 다른 문서에 불러와서 사용할 수도 있고 xml파일을 수정하여 변수 라이브러리 불러오기로 가지고 올 수 있습니다.

xml은 텍스트 에디터로 수정할 수 있습니다.



본 데이터는 adobe illustrator 2023를 기준으로 작업되었습니다.
