Adobe 일러스트레이터_투명도 패널의 불투명도와 불투명마스크

by 헤이튜토리얼 2022. 9. 27.
반응형

투명도 패널

어도비 일러스트레이터 투명도 패널

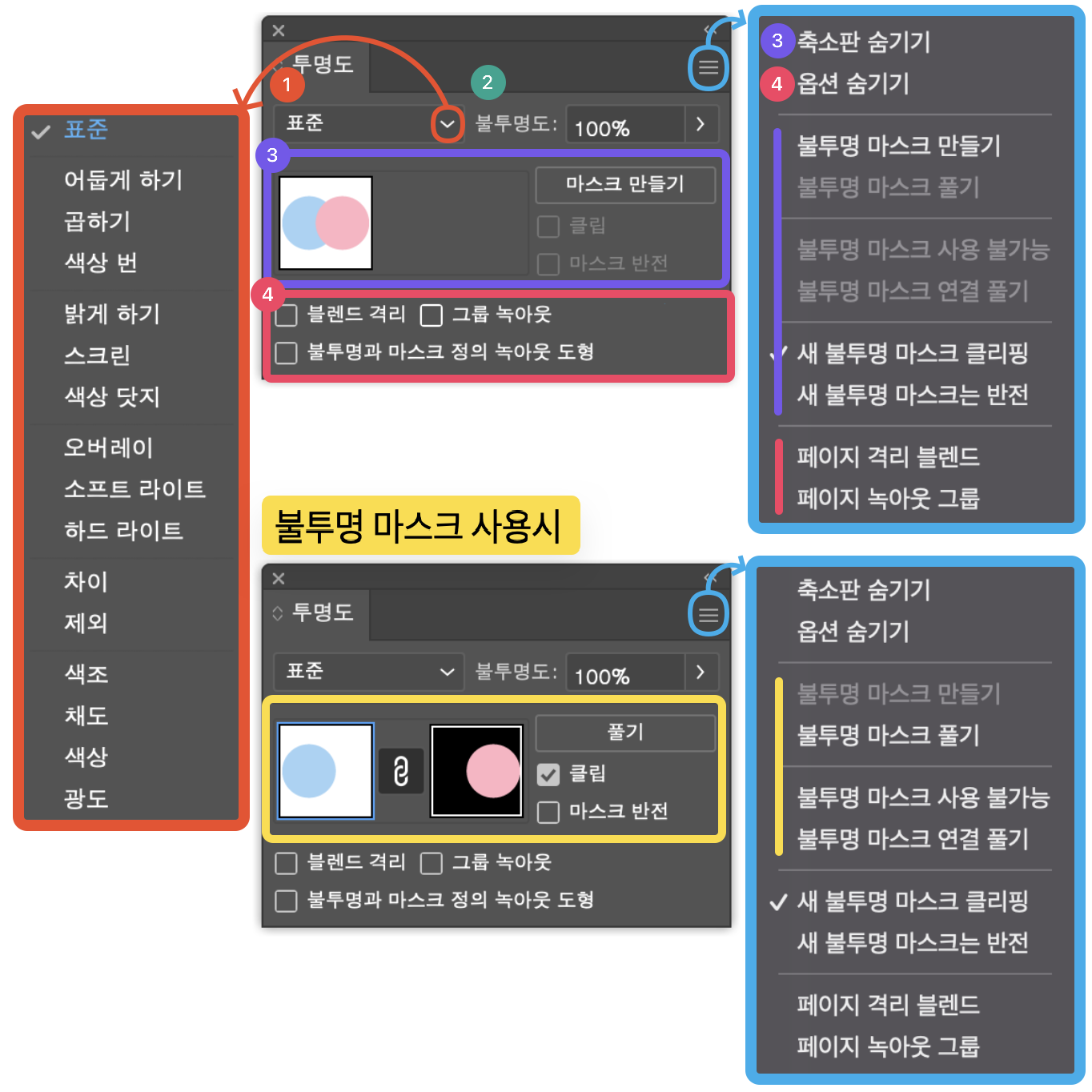

어도비 일러스트레이터 투명도 패널

투명도 패널은 오브젝트의 혼합 모드, 불투명도, 불투명 마스크, 녹아웃을 설정할 수 있습니다. 상단 메뉴 윈도우 > 투명도 또는 단축키 윈도우 ctrl + shift + F10 / 맥 ⌘(command) + ⇧(shift) + F10으로 열고 닫을 수 있습니다.

  1. 혼합 모드
    혼합 모드를 적용해서 앞 오브젝트와 뒤 오브젝트의 색상을 혼합할 수 있습니다.
  2. 불투명도
    불투명도는 단일 오브젝트 또는 그룹 오브젝트에 칠과 선의 불투명도를 입력하거나 슬라이드를 움직여조절합니다.
  3. 축소판 표시/숨기기
    불투명 마스크를 만들기 위해 필요한 것으로 상단 햄버거 버튼을 눌러 축소판 표시/숨시기로 열고 닫을 수 있습니다.
  4. 옵션 표시/숨기기
    블랜드 격리, 녹아웃 설정을 하기 위해 필요한 것으로 상단 햄버거 버튼을 눌러 옵션 표시/숨시기로 열고 닫을 수 있습니다.

불투명도

불투명도 적용하기

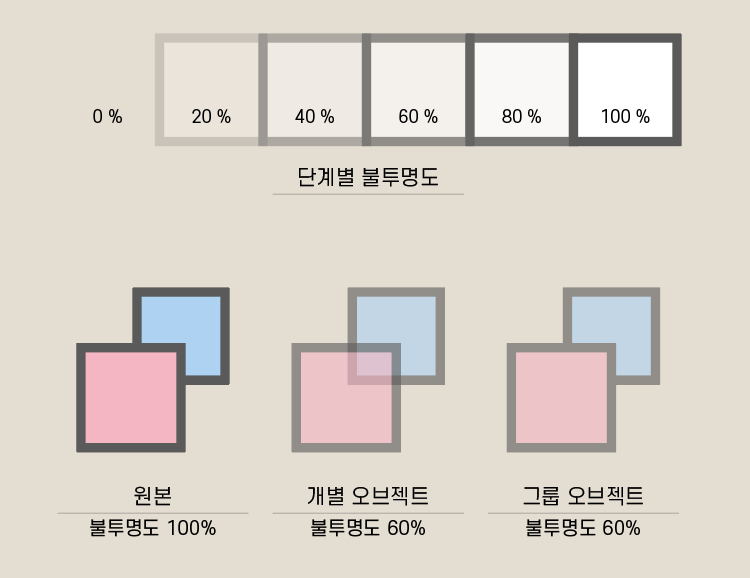

불투명도 적용하기

불투명도는 100%에 가까워질수록 선명하게 보이고 0%에 가까이 갈수록 투명해지다가 0%가 되면 완전 투명해집니다. 불투명도를 적용하면 아래에 있는 색상이 자연스럽게 겹쳐지며 보이게 됩니다. 투명도를 설정할 오브젝트 또는 그룹 오브젝트를 선택한 후 투명도를 적용합니다. 개별 오브젝트로 불투명도를 적용하면 각각 불투명도가 적용되어 앞 오브젝트가 뒤 오브젝트와 겹쳐지는 부분이 보이게 됩니다. 앞 오브젝트와 뒤 오브젝트를 그룹 오브젝트로 만든 후 불투명도를 적용하면 원본 모양 그대로에서 불투명도만 적용된 걸 볼 수 있습니다.

그룹 녹아웃 적용하기

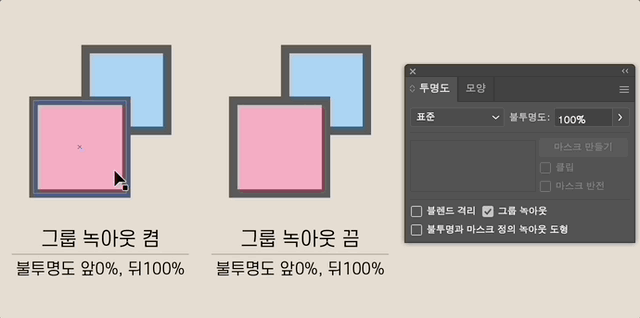

그룹 녹아웃 적용하기

만약 원본의 모양을 유지하면서 각 각 불투명도를 적용하고 싶다면, 원하는 불투명도를 적용하고 그룹 오브젝트로 만든 후 그룹 녹아웃을 체크해줍니다. 녹아웃은 앞 오브젝트와 뒤 오브젝트의 겹치는 부분을 뒤 오브젝트에서 빼주는 것으로 앞 오브젝트의 불투명도를 0%로 만들면 패스파인더 모양 모드의 앞면 오브젝트 제외와 같은 효과를 볼 수 있습니다.

모양 패널을 이용해 칠과 선에 투명도 적용하기

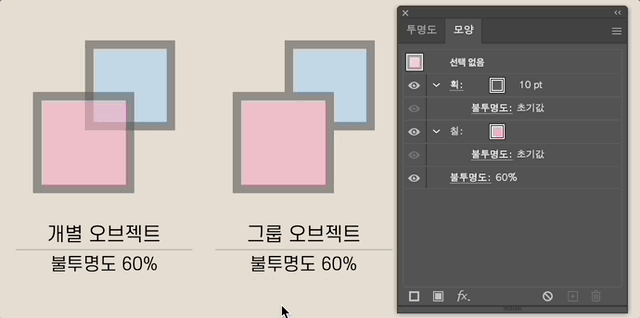

모양 패널을 이용해 칠과 선에 투명도 적용하기

칠과 선에 각 각 투명도를 적용하고 싶다면 모양 패널에서 설정할 수 있습니다. 모양 패널에서 제일 하단에 있는 불투명도는 칠과 선에 같이 적용됩니다. 칠과 획 앞에 ∨를 눌러 불투명도를 조절해줍니다. 뒤 오브젝트의 경우 선 정렬이 가운데로 되어있어 선에 불투명도 60%를 적용하니 선 과 칠이 겹쳐있는 모습을 확인할 수 있습니다.




불투명 마스크

불투명 마스크 적용 이미지

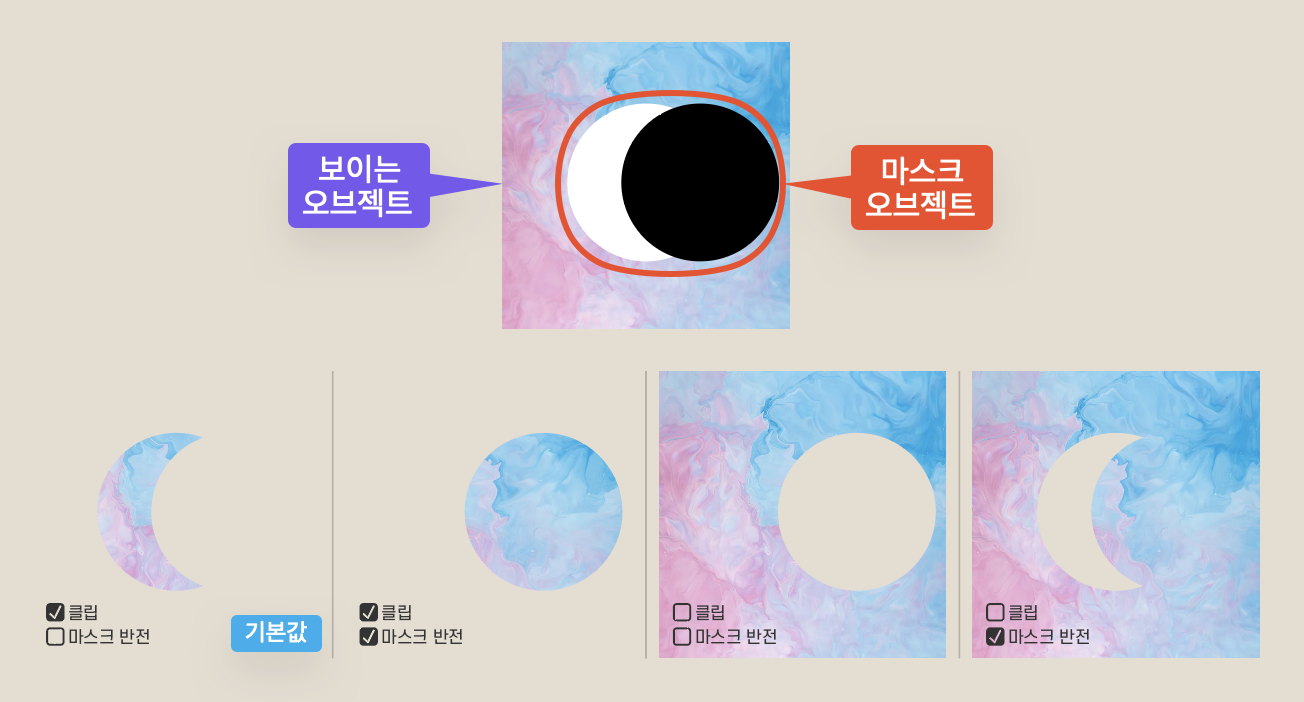

불투명 마스크 적용 이미지

불투명 마스크는 클리핑 마스크처럼 클리핑 패스(마스크)와 마스크 안에 들어가는 오브젝트로 나눌 수 있습니다. 마스크가 되는 오브젝트 또는 오브젝트 그룹은 제일 앞에 위치하거나, 없어도 마스크를 만들 수 있습니다. 마스크가 될 오브젝트의 색상은 회색 음영에 따라 투명도가 정해지는데, 흰색에 가까워질수록 보이고 검은색에 가까워질수록 투명해집니다.

불투명 마스크 만들기

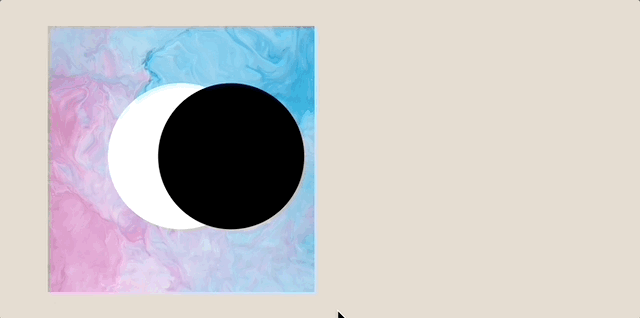

불투명 마스크 만들기
불투명 마스크 만들기

마스크가 될 오브젝트 또는 그룹 오브젝트를 제일 앞에 두고 마스크 안에 들어갈 오브젝트까지 전부 선택한 후 마스크 만들기 버튼을 눌러줍니다. 또는 마스크 안에 들어갈 오브젝트만 선택한 후 마스크 만들기 누릅니다. 왼쪽에는 마스크 안에 들어갈 오브젝트를 표시하고 오른쪽에는 마스크 오브젝트를 보여줍니다. 그리고 왼쪽, 오른쪽 박스 사이에 자물쇠가 잠겨있고 클립이 체크되고 마스크 반전은 체크되지 않고 만들어집니다.

  1. 왼쪽 박스
    보여지는 오브젝트가 있는 곳입니다.
  2. 자물쇠 : 왼쪽 박스가 선택되어있어야 활성화됩니다.
    잠김 : 기본값은 잠겨있으며 오브젝트 이동시 마스크 부분(오른쪽)도 같이 움직입니다.
    열림 : 자물쇠를 풀면 마스크 부분(오른쪽) 또는 마스크 안에 들어가는 오브젝트(왼쪽)를 자유롭게 움직일 수 있습니다.
  3. 오른쪽 박스
    마스크 오브젝트를 만들 공간입니다. 마스크를 수정하고 싶다면 오른쪽 박스를 클릭하고 수정합니다. 마스크 수정이 완료되었다면 꼭 왼쪽 박스눌러줍니다. 또한 윈도우 shift  / 맥 ⇧(shift) 누른채 오른쪽 박스를 클릭하거나 투명도 패널의 햄버거 버튼을 눌러 불투명 마스크 불가능/가능을 누르면 비활성화/활성화시킬 수 있습니다. 윈도우 alt  / 맥 ⌥(option) 누른채 오른쪽 박스를 클릭하면 불투명 마스크 안에 있는 오브젝트만 볼 수 있습니다.
  4. 클립
    체크🅾️ : 기본값은 체크가 되어있고 오른쪽 박스의 배경색이 검은색입니다.
    체크❎ : 체크가 해제되면 오른쪽 박스의 배경색이 흰색입니다.
  5. 마스크 반전
    체크🅾️ : 오른쪽 박스의 마스크 오브젝트의 색상을 반전하여 표현합니다. 검은색에 가까울수록 보이고 흰색에 가까울수록 투명해집니다.
    체크❎ : 기본값은 체크가 되어있지 않습니다. 마스크 오브젝트의 색상이 흰색에 가까울수록 보이고 검은색에 가까워지면 투명해집니다.

마스크 오브젝트의 종류

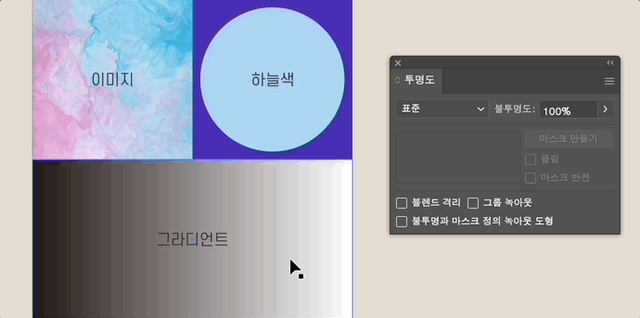

마스크 오브젝트의 종류

마스크 오브젝트 공간에는 오브젝트(벡터) 뿐 아니라 이미지(비트맵)를 사용할 수 있습니다. 색상을 가지고 있는 오브젝트, 이미지는 회색음영으로 변경되어 적용됩니다. 오브젝트의 색상에 그라디언트를 사용할수도 있습니다.

불투명 마스크 해제하기

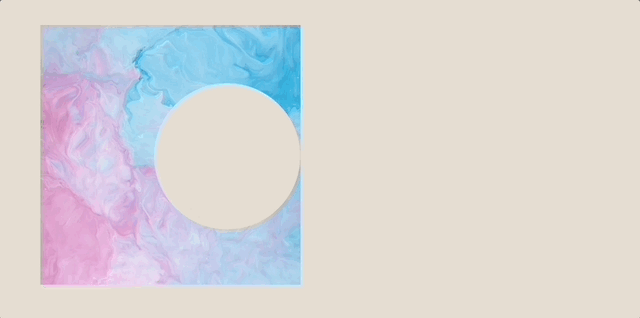

불투명 마스크 해제하기
불투명 마스크 해제하기

투명도 패널의 풀기버튼 또는 햄버거 버튼을 눌러 불투명 마스크 풀기를 선택하여 불투명 마스크를 해제할 수 있습니다. 마스크 오브젝트가 상단에 나타납니다.

윈도우 ctrl  / 맥 ⌘(command)

윈도우 alt  / 맥 ⌥(option)

윈도우 shift  / 맥 ⇧(shift)

윈도우 ctrl + shift  / 맥 ⌘(command) + ⇧(shift)

윈도우 alt + shift  / 맥 ⌥(option) + ⇧(shift)

윈도우 ctrl + alt + shift  / 맥 ⌘(command) + ⌥(option) + ⇧(shift)

윈도우 enter / 맥 return


본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
