Adobe 일러스트레이터_오브젝트 결합하기2(패스파인더)

Adobe 일러스트레이터_오브젝트 결합하기 1(패스파인더, 컴파운드 모양, 컴파운드 패스)

패스파인더 패널의 패스파인더

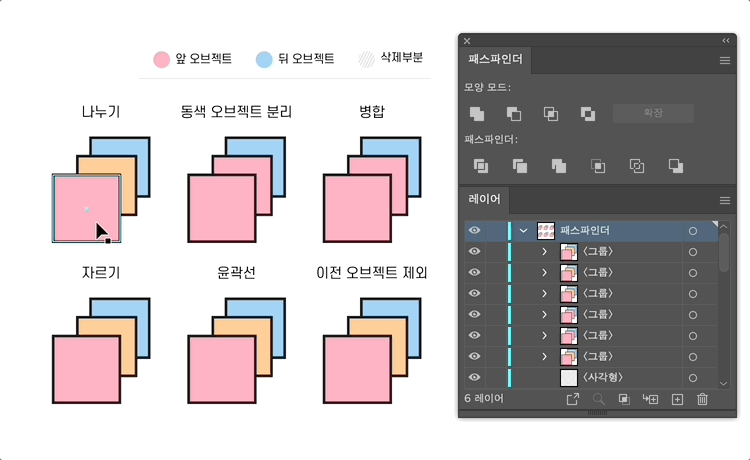

패스파인터 패널에서 패스파인더 효과

패스파인더 패널의 패스파인더는 나누기, 동색 오브젝트 분리, 병합, 자르기, 윤곽선, 이면 오브젝트 제외를 사용할 수 있습니다. 모양 모드에서처럼 하나의 오브젝트(단일 패스)또는 독립된 오브젝트 그룹(패스 그룹)으로 만들어집니다. 패스파인더를 사용하면 그룹으로 묶이게 됩니다.

1. 나누기
   오브젝트의 겹쳐지는 모든 부분을 나눠줍니다. 칠이 없는 오브젝트가 있는 경우에는 패스파인더 옵션에서 칠이 없는 오브젝트를 삭제할 수 있습니다. 기본값은 칠이 없는 오브젝트를 삭제하지 않습니다.
2. 동색 오브젝트 분리
   오브젝트의 가려진 부분은 삭제됩니다. 면 색상만 남고 선 색상은 사라집니다.
3. 병합
   동색 오브젝트처럼 가려진 부분은 삭제가 됩니다. 그리고 근접한 오브젝트에 동일 색상의 오브젝트가 있다면 합쳐집니다.
4. 자르기
   맨 위의 오브젝트와 바로 아래 있는 오브젝트에서 겹치는 부분을 제외한 모든 부분을 삭제합니다. 면 색상은 남고 선 색상은 사라집니다.
5. 윤곽선
   오브젝트를 칠 색상을 없애고 겹쳐지는 부분을 선으로 나눕니다. 이때 선 색상은 칠 색상과 동일한 색으로 변경되고, 두께가 0인 상태로 만들어집니다. 윤곽선 효과는 중복 인쇄를 할 때 겹쳐지는 부분(트랩, 후두리)를 만들 때 유용합니다. 나누기처럼 칠이 없는 오브젝트를 삭제할 수도 있습니다.
6. 이면 오브젝트 제외
   모양 모드의 앞면 오브젝트 제외와 반대로 앞 오브젝트에서 뒤 오브젝트가 겹쳐지는 부분을 삭제합니다.

패스파인더 패널 옵션

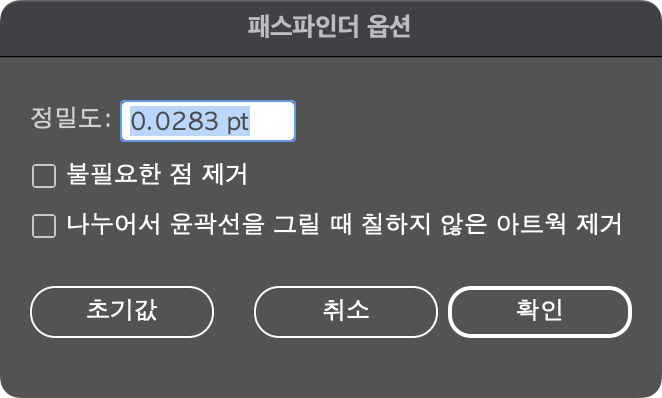

패스파인더 옵션창

패스파인더 패널 오른쪽 상단 햄버거 버튼을 누르면 패스파인더 옵션을 선택할 수 있습니다.

1. 정밀도
   패스파인터더 효과를 정밀하게 설정할 수 있습니다. 정밀도가 높을수록 더 정확해지지만 생성하는데 오랜 시간이 걸릴 수 있습니다.
2. 불필요한 점 제거
   패스파인더 효과를 상요할 때 불필요한 점을 제거해줍니다.
3. 나누어서 윤곽선을 그릴 때 칠하지 않은 아트웍 제거
   나누기 또는 윤곽선 효과를 사용할 때 칠이 없는 오브젝트를 삭제해줍니다.

패스파인더로 트랩 만들기

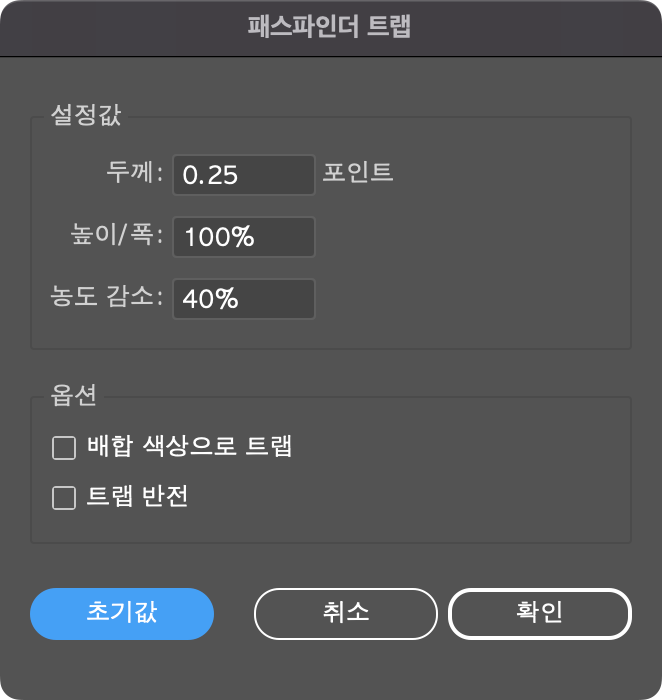

패스파인더 트랩창

패스파인더 패널 오른쪽 상단 햄버거 버튼을 누르면 트랩을 선택할 수 있습니다. 만들어지는 트랩은 면으로 만들어집니다. 트랩(후두리)은 중복 인쇄를 할 때 사용하므로, 사용하고 있는 색상 모드가 CMYK인지 확인해주세요.

1. 설정값
   1. 두께
      보통 인쇄소에서 작업할 땐 0.25pt(0.1mm)를 사용합니다. 0.01pt부터 5000pt까지 설정할 수 있습니다.
   2. 높이/폭
      100%일때 설정한 두께만큼 가로, 세로 값이 정해집니다. 100%보다 크게 설정할 경우 가로의 두께가 더 두꺼워지며, 100%보다 작게 설정할 경우 세로의 두께가 두꺼워집니다.
   3. 농도 감소
      연한 색상의 농도를 줄입니다.
2. 옵션
   1. 배합 색상으로 트랩
      별색을 배합 색상으로 바꿔서 트랩을 만듭니다.
   2. 트랩 반전
      진한 색상을 연한 색상으로 트랩합니다. 진한 색상이 CMY가 포함된 검은색이라면 반전되지 않습니다.

효과로 패스파인더 적용하기

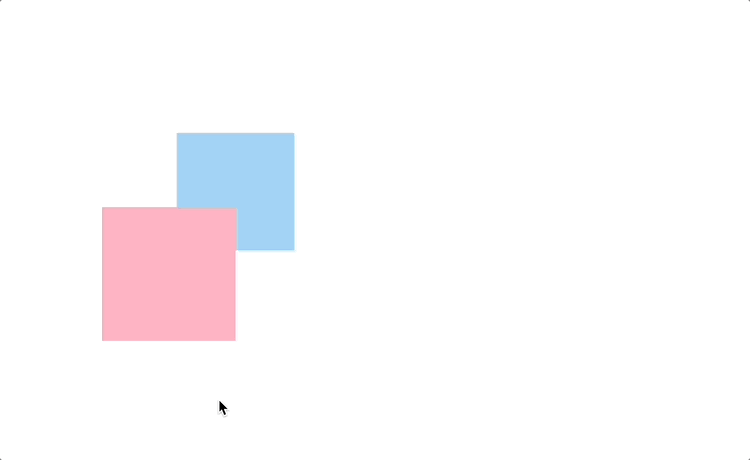

효과로 패스파인터 사용하기

상단 메뉴 효과 > 패스파인더 또는 모양 패널에서 fx아이콘을 눌러 패스파인더를 눌러 적용할 수 있습니다. 효과로 패스파인더를 사용하는 경우 그룹, 레이어, 문자 오브젝트를 적용해야합니다. 패스파인더 패널의 모든 효과들을 사용할 수 있고 추가로 하드 혼합과 교차색 옅게 혼합을 사용할 수 있습니다. 효과로 패스파인더를 적용했기 때문에 컴파운드 모양처럼 오브젝트를 자유롭게 수정하고, 적용한 효과를 수정할 수도 있습니다. 모양 패널에서 효과를 더블클릭하여 패스파인더 옵션을 열고 작업을 변경합니다.

교차색 짙게 혼합과 교차색 옅게 혼합

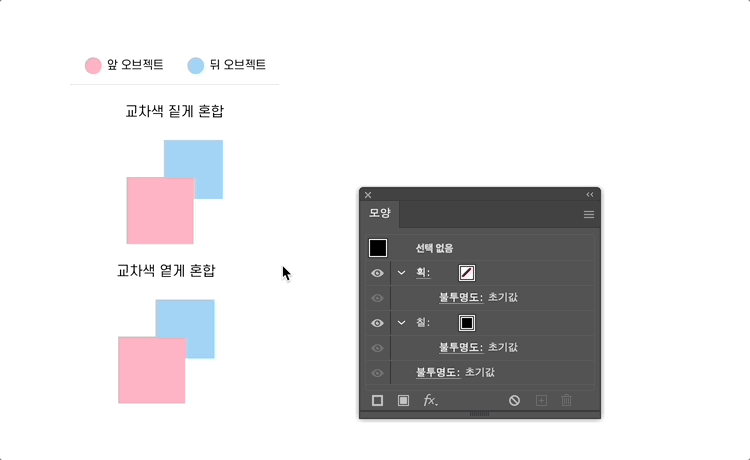

패스파인더 교차색 짙게 혼합과 교차색 옅게 혼합 적용하기

1. 교차색 짙게 혼합
   혼합하려는 색상 중 가장 높은 색상값을 선택하여 색상을 만듭니다.
2. 교차색 옅게 혼합
   겹쳐진 부분에 뒤 오브젝트가 투과되어 보입니다. 패스파인더 옵션으로 혼합 비율을 설정할 수 있습니다.



본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
