Adobe 일러스트레이터_shaper 도구와 도형 구성 도구

shaper 도구( 단축키 : shift + N )

어도비 일러스트레이터 shaper 도구

shaper도구는 모양을 만들어주는 도구로 shaper도구를 클릭하거나 단축키 윈도우 shift + N  / 맥 ⇧(shift) + N으로 사용할 수 있습니다.

shaper 도구 사용하기_1

브러시 도구처럼 클릭 드래그로 자유롭게 그릴 수 있는데 그린 모양이 직선의 형태와 비슷하다면 직선으로, 원, 사각형 등 모양이 있는 도형과 비슷하다면 비슷한 도형으로 변경됩니다. (현재 다각형을 그릴 경우 오각형을 그려도 육각형 또는 마름모로 나오거나, 팔각형을 그리면 원으로 그려집니다. 지그재그로 선을 만들거나 별 모양을 그리면 인식하지 못합니다. )

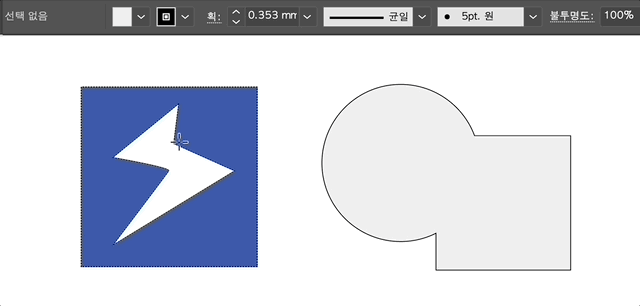

shaper 도구로 병합, 삭제, 구멍만들기

shaper도구는 모양을 만들어주는 도구 외에 모양을 병합, 삭제, 구멍 내기를 할 수 있습니다. 겹쳐진 모양의 오브젝트가 있거나 shaper도구로 도형을 겹치게 만들어줍니다. 병합을 하려면  병합하려는 두 개의 도형을 함께 가로지르며 지그재그 표시를 합니다. 이때 클릭한 위치의 칠과 선 속성을 합쳐지는 도형이 상속받게 됩니다. 삭제 또는 구멍 내기는 필요 없는 부분만 지그재그로 표시하면 삭제 또는 구멍을 낼 수 있습니다.

shaper 도구로 편집하기

이렇게 만들어진 모양은 shaper그룹으로 묶이게 되어 편집이 가능해집니다. shaper도구로 그룹 된 모양을 선택하면 테두리 상자 오른쪽 상단 부분에 ☐ 상자 안에 ↓표시가 있고 제어 패널 또는 속성 패널에서 shaper group으로 표시됩니다. 이때 테두리 상자 오른쪽 상단 부분의  ☐ 상자 안에 ↓표시를 눌러서 움직이고 싶은 오브젝트를 한번 클릭한 후 선택하거나 움직이고 싶은 오브젝트를 두 번 클릭 또는 선을 한 번만 클릭하면 선택한 오브젝트에 테두리 상자가 생겨 움직이거나 크기를 변경할 수 있습니다. 이때 그룹을 표시하는 박스는  박스 오른쪽 상단 부분에 ☐ 상자 안에 화살표가 ↑로 변경되고 전체적은 박스는 점선으로 표시됩니다.

shaper 그룹 분리하기

shaper그룹에서 모양을 분리하려면 그룹을 선택한 후 분리시키려는 모양을 선택하여 그룹을 표시하는 점선 박스보다 바깥으로 움직여주면 그룹에서 분리되어 표시됩니다.

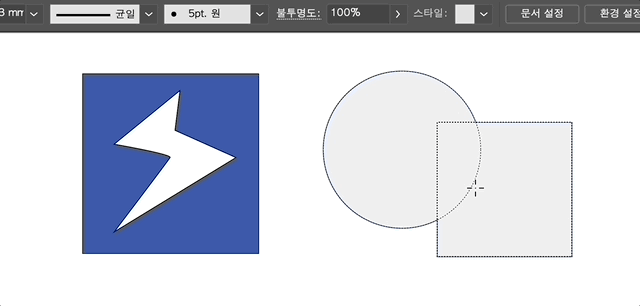

shaper 그룹 확장하기

수정할 부분이 없다면 제어 패널 또는 속성 패널에서 확장 버튼을 눌러서 shaper그룹에서 일반 그룹으로 변경해줍니다. 칠 속성과 선 속성이 동일한 모양일 경우 확장하면 하나의 패스로 만들어지고, 칠 속성과 선 속성이 다른 경우 그룹 안에 칠과 선으로 구분하여 그룹이 만들어집니다. 문서를 공유해야 하는 경우 일러스트레이터 낮은 버전에서는 사용이 불가능한 도구이므로 확장을 시켜서 공유하는 게 좋습니다.

도형 구성 도구( 단축키 : shift + M )

어도비 일러스트레이터 도형 구성 도구

도형 구성 도구는 도형 구성 도구 아이콘을 클릭하거나 단축키 윈도우 shift + M  / 맥 ⇧(shift) + M으로 사용할 수 있습니다.

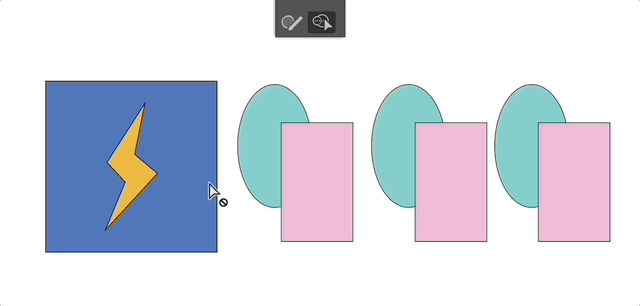

도형 구성 도구 사용하기.

shaper도구처럼 모양을 병합, 삭제, 구멍 내기를 할 수 있습니다. shaper도구와 다르게 도형 구성 도구는 모양을 병합, 삭제 , 구멍을 적용할 오브젝트를 먼저 선택해 줍니다. 마우스 커서를 선택한 오브젝트에 가져가면 겹쳐지는 부분을 분리시켜서 칠 부분에 영역이 표시가 됩니다.  합쳐질 부분을 클릭 드래그하여 선으로 이어줍니다. 삭제 또는 구멍은 윈도우 alt  / 맥 ⌥(option)을 눌러서 커서에 -표시가 되면 삭제 또는 구멍이 될 부분을 클릭하거나 여러 개를 선택해야 하는 경우 클릭 드래그로 지울 부분을 선택해 줍니다.

도형 구성 도구 아이콘을 더블클릭하거나 도형 구성 도구 아이콘이 선택된 상태에서 윈도우 enter / 맥 return키를 누르면 옵션 창이 열립니다.

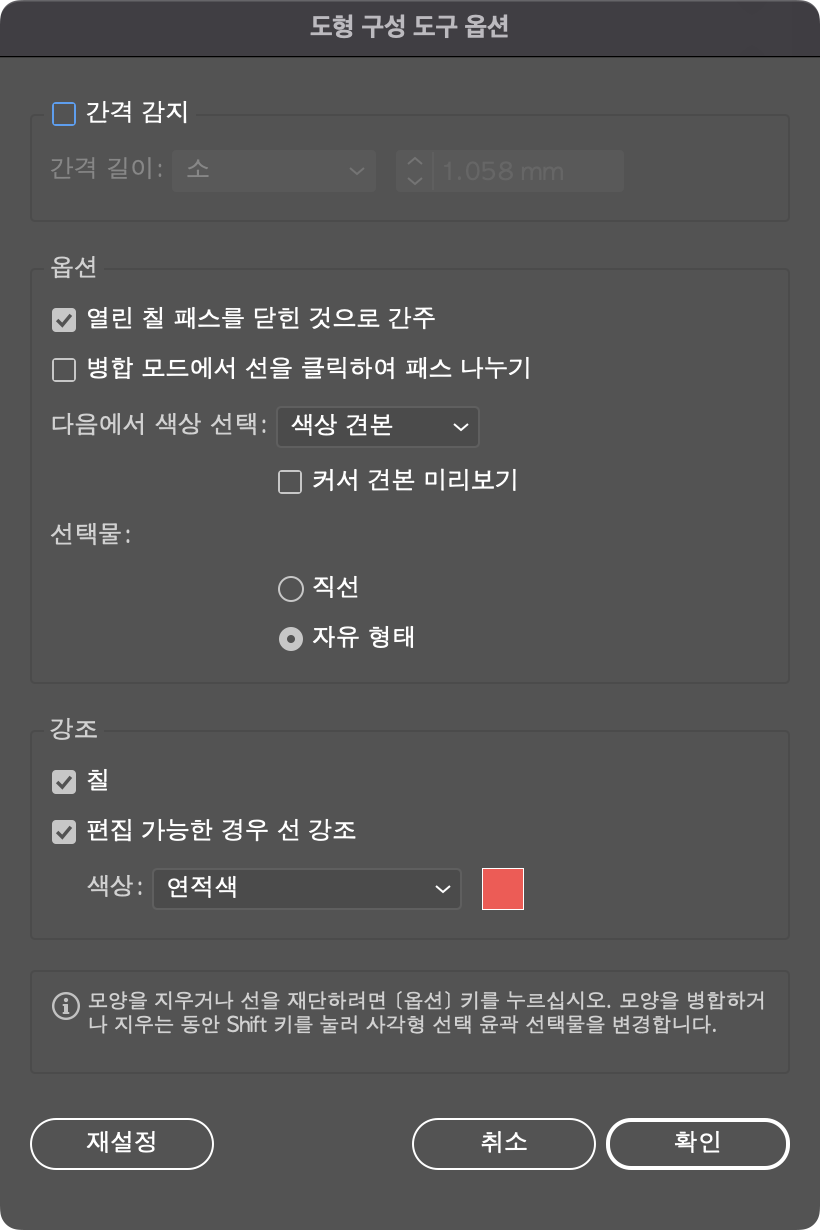

도형 구정 도구 옵션창

1. 간격 감지 : 간격 감지를 사용하면 병합하려는 오브젝트가 붙어있지 않고 떨어져 있을 때 간격 길이만큼의 설정을 포함하여 병합해줍니다. 간격 감지를 활성화하면 간격 길이를 설정할 수 있으며 소, 중, 대 외 사용자 정의로 간격을 설정할 수 있습니다. 간격 설정이 3mm일 경우 병합해야 하는 오브젝트가 1mm의 간격이 포함된다면 간격을 감지 못할 수 있습니다.

2. 옵션

2-1. 열린 칠 패스를 닫힌 것으로 간주 : 활성화하면 열린 패스를 닫힌패스로 변경하여 병합됩니다. 열린 패스 내부를 클릭해도 닫힌 모양의 패스로 만들어줍니다.

2-2. 병합 모드에서 선을 클릭하여 패스 나누기 : 패스를 두 개로 분할할 수 있습니다. 활성화하면 선에 커서를 가져갈 때 +가 아닌 다른 모양으로 변경됩니다. 도형이 겹쳐져 2개의 점을 기준으로 나눠지게 됩니다.

2-3. 다음에서 색상 선택 : 색상 견본 또는 아트웍을 선택할 수 있습니다. 아트윅을 선택하면 클릭한 부분의 색상을 상속받으며 색상 견본 선택 시 커서 견본 미리보기를 활성화하여 커서 위에 어떤 색상이 적용될 것인지 미리 볼 수 있습니다.

3. 강조

3-1. 칠 : 커서를 오브젝트 위에 올리면 병합 또는 삭제할 수 있는 영역이 강조되어 보입니다.

3-2. 편집 가능한 경우 선 강조 : 클릭 드래그로 병합할 때 병합된 오브젝트의 테두리의 선을 강조하여 보여줍니다. 색상은 기본적으로 선택할 수 있는 것 외에 사용자 정의로 원하는 색상으로 변경할 수 있습니다.

shaper 도구와 도형 구성 도구의 차이점

shaper도구와 도형 구정 도구는 병합, 삭제, 구멍내기가 가능합니다.

shaper 도구	도형 구성 도구
겹쳐져 있는 오브젝트가 있다면 따로 선택없이 사용가능	수정할 오브젝트를 선택
삭제 또는 구멍내기를 위해 따로 단축키 사용 없이 가능	삭제 또는 구멍내기를 할 때 윈도우 alt / 먁 option키 사용
shaper그룹으로 만들어져 수정가능	하나의 패스로 만듦
shaper그룹은 shaper도구로만 수정 가능	shaper그룹에는 사용 불가능
떨어져 있는 오브젝트는 병합할 수 없음	간격 감지를 통해 떨어져있는 오브젝트를 병합할 수 있음
문서 공유시 오류발생을 줄이기 위해 확장해야함	따로 확장할 필요 없음

비슷하게 작용하지만 크게보면 shaper도구는 병합한 오브젝트를 수정할 수 있으며 도형 구성 도구는 따로 확장할 필요없이 하나의 패스로 만들어주는 장점이 있습니다.



본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
