Adobe 일러스트레이터_획 패널과 폭 도구로 선 설정하기

획 패널

어도비 일러스트레이터 획 패널

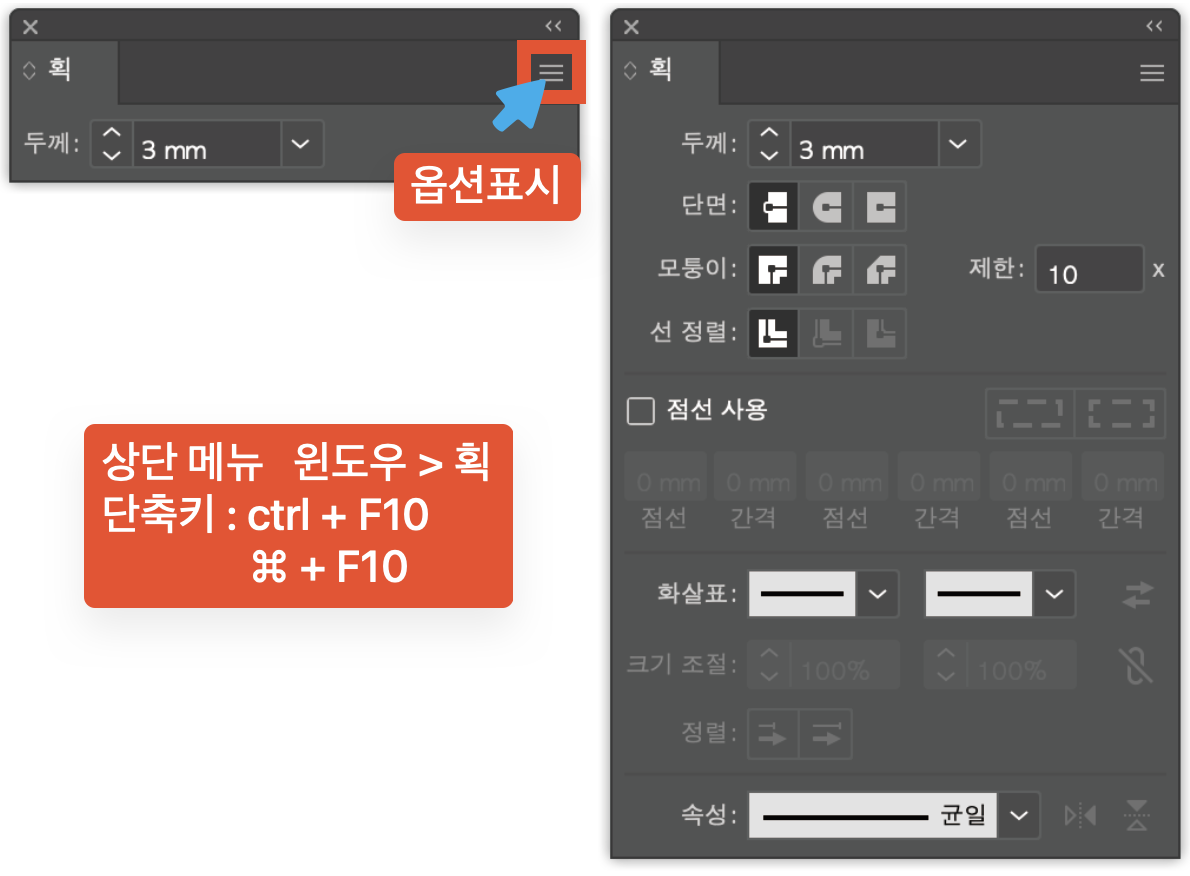

획 패널은 상단 메뉴 윈도우 > 획 또는 윈도우 ctrl + F10 / 맥 ⌘(command)+ F10로 열 수 있습니다.  획 패널에서 두께밖에 보이지 않는다면 오른쪽 상단 아이콘을 눌러 옵션 표시를 하면 두께 외 여러 가지 옵션을 설정할 수 있습니다.

1. 두께

선의 폭을 정합니다. 단위는 환경설정 > 단위 : 선에서 변경할 수 있습니다.

2. 단면

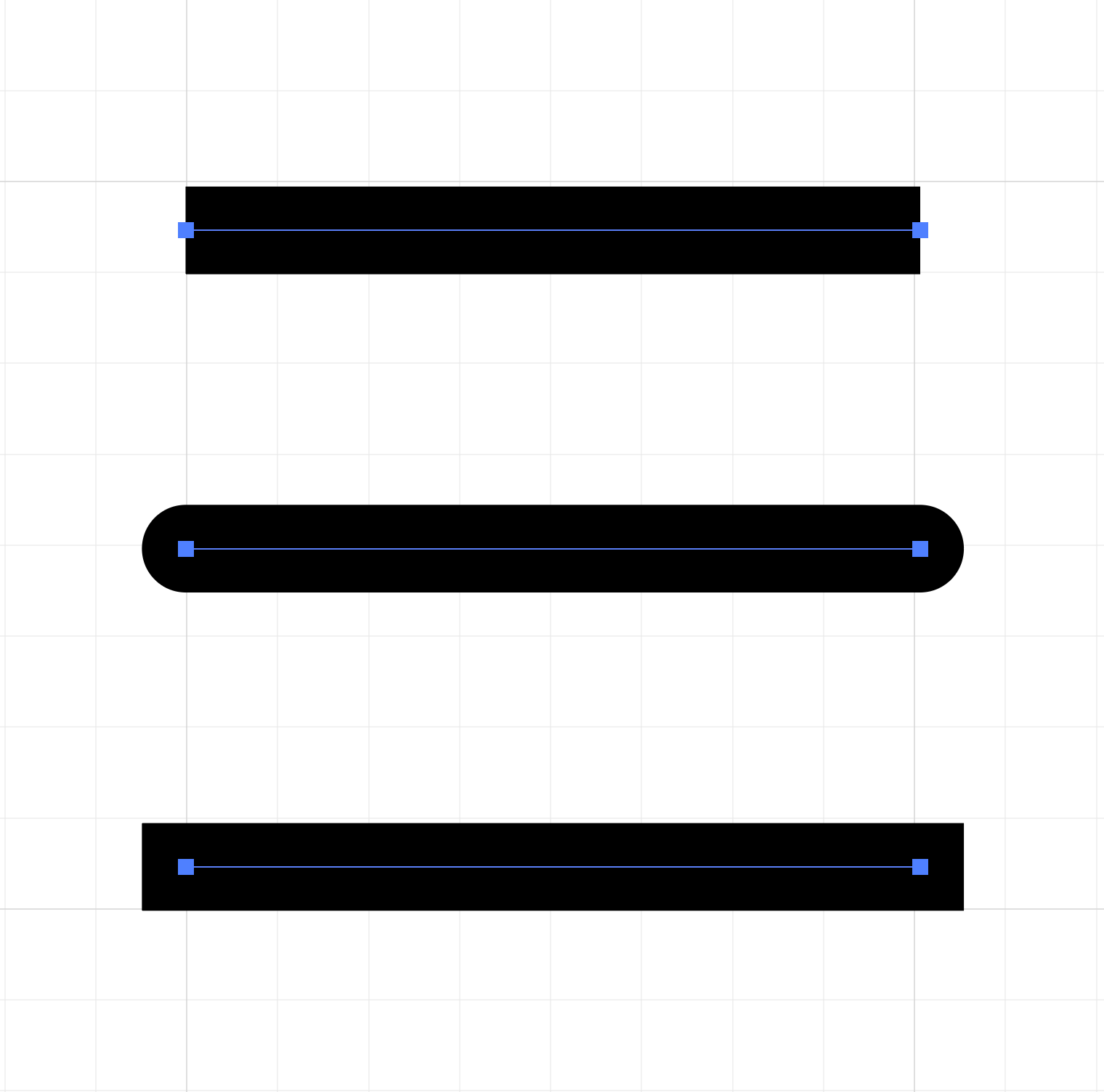

획 패널에서 선 단면 설정하기

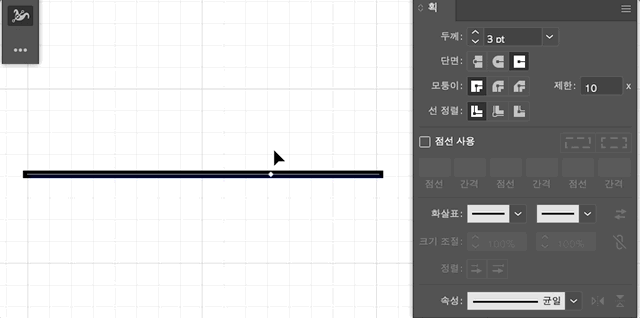

단면은 패스 길이와 같은 접한 단면, 패스 두께의 1/2이 튀어나온 둥근 단면, 패스 두께의 1/2이 튀어나온 돌출 단면 3가지로 표시할 수 있습니다. 단면은 닫힌 패스에서는 구분할 수 없고 열린 패스일 때 확인이 가능합니다.

3. 모퉁이

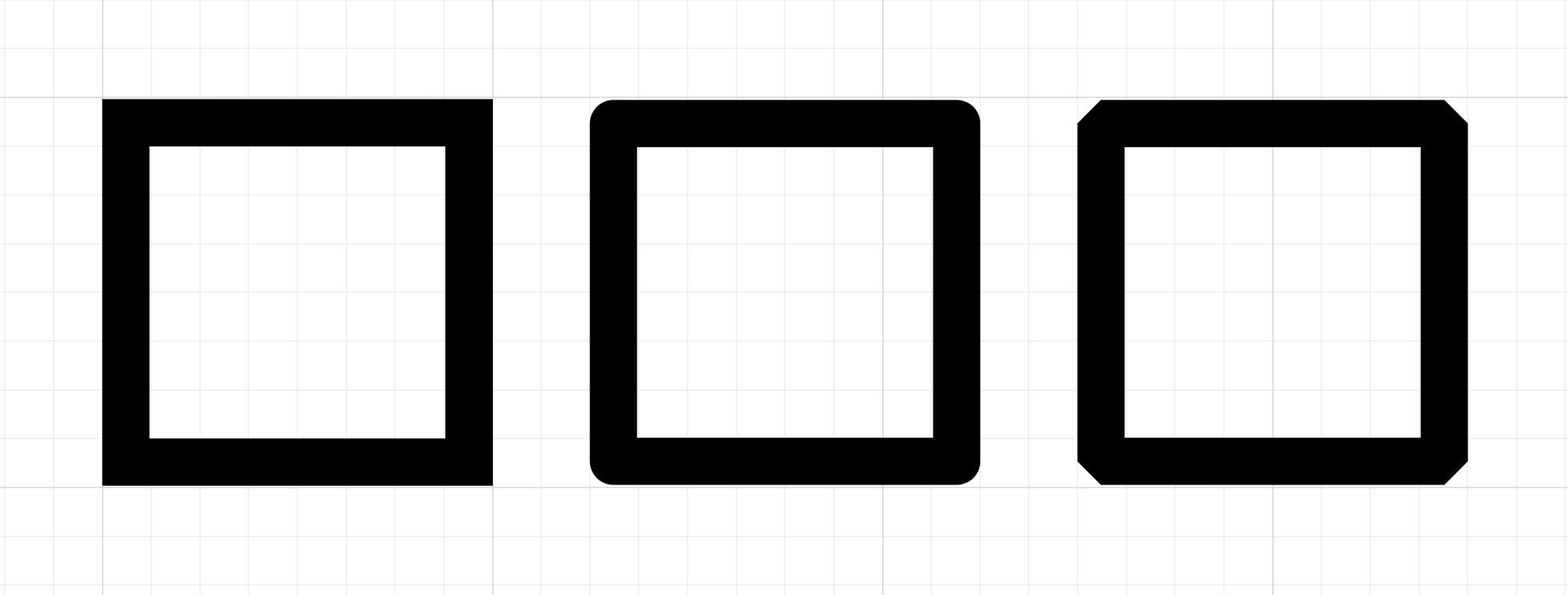

획 패널에서 모퉁이 설정하기

모퉁이는 각진 연결, 둥근 연결, 경사 연결  3가지로 표시할 수 있습니다. 열린 패스, 닫힌 패스와 상관없이 각이 있는 패스에 적용됩니다. 안쪽으로 선 정렬을 할 경우 모퉁이는 각진 연결로만 보입니다.

4. 선 정렬

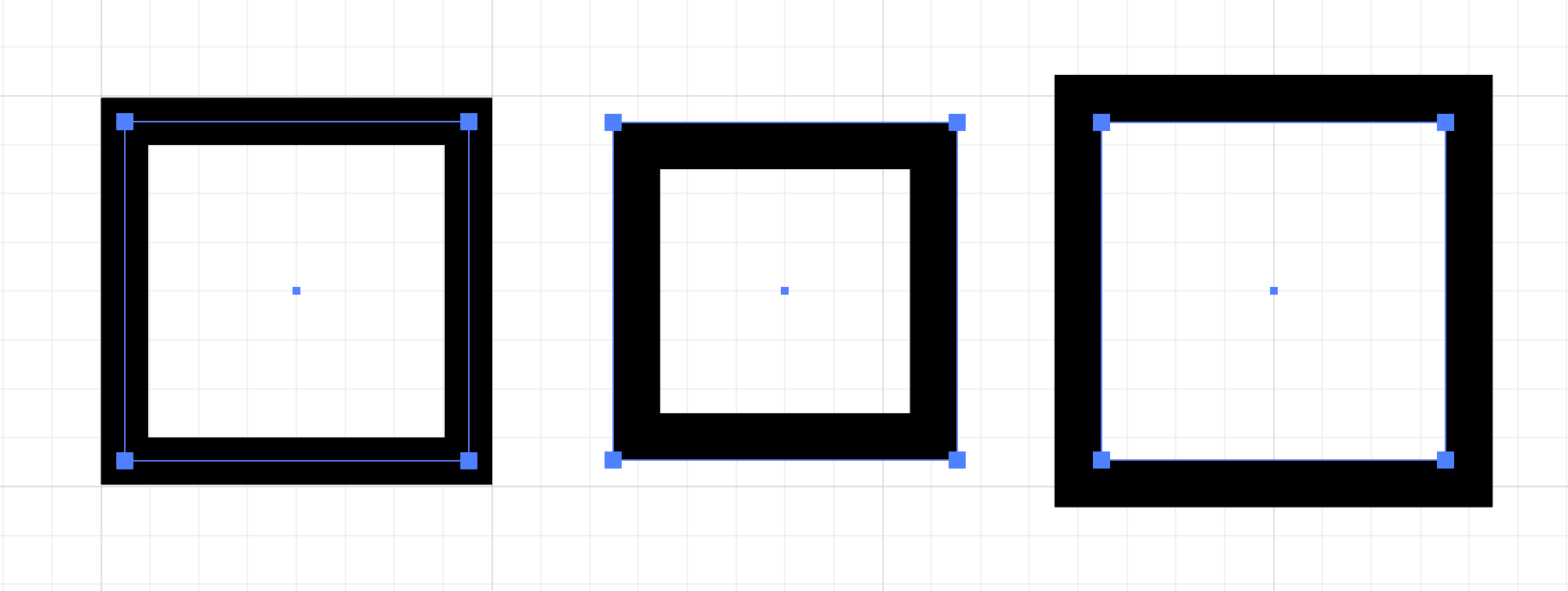

획 패널에서 선 정렬하기

선은 패스를 중심으로 가운데로 정렬, 안쪽으로 정렬, 바깥쪽으로 정렬 3가지로 표시할 수 있습니다. 단, 닫힌 패스에서만 적용되며 열린 패스에서는 가운데로  정렬만 활성화됩니다.

5. 점선 사용

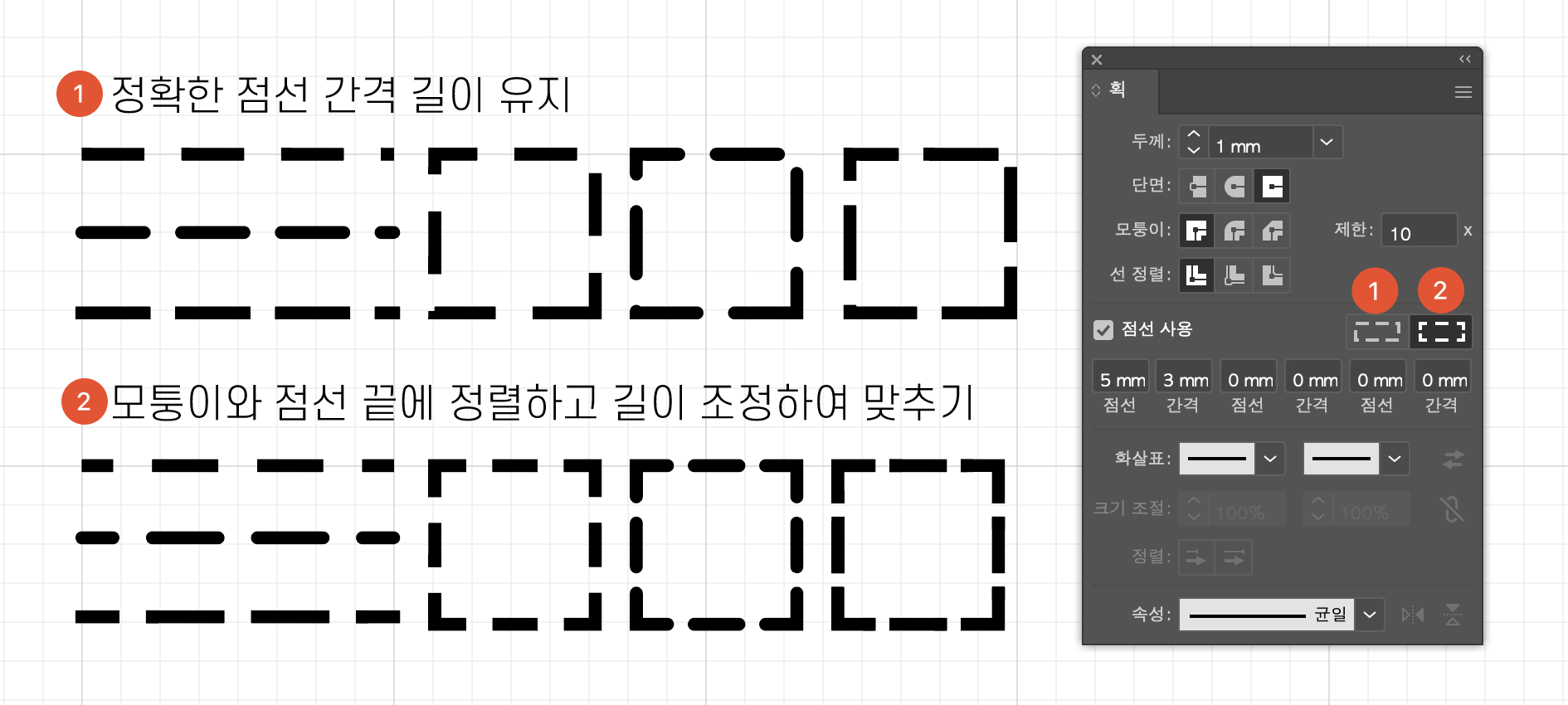

획 패널에서 점선 사용하기

점선 사용을 체크하여 활성화할 수 있습니다. 1번은 설정한 두께, 점선, 간격을 설정한 값으로 유지하며 점선을 만들고, 2번은 모퉁이와 점 끝을 기준으로 정렬 후 길이를 조정하여 점선이 만들어집니다. 점선과 간격은 각 3개씩 설정할 수 있으며, 모퉁이를 둥근 연결로 하고 점선을 0으로 설정하고 간격을 0보다 크게 설정하면 원형의 점선을 만들 수 있습니다.

6. 화살표

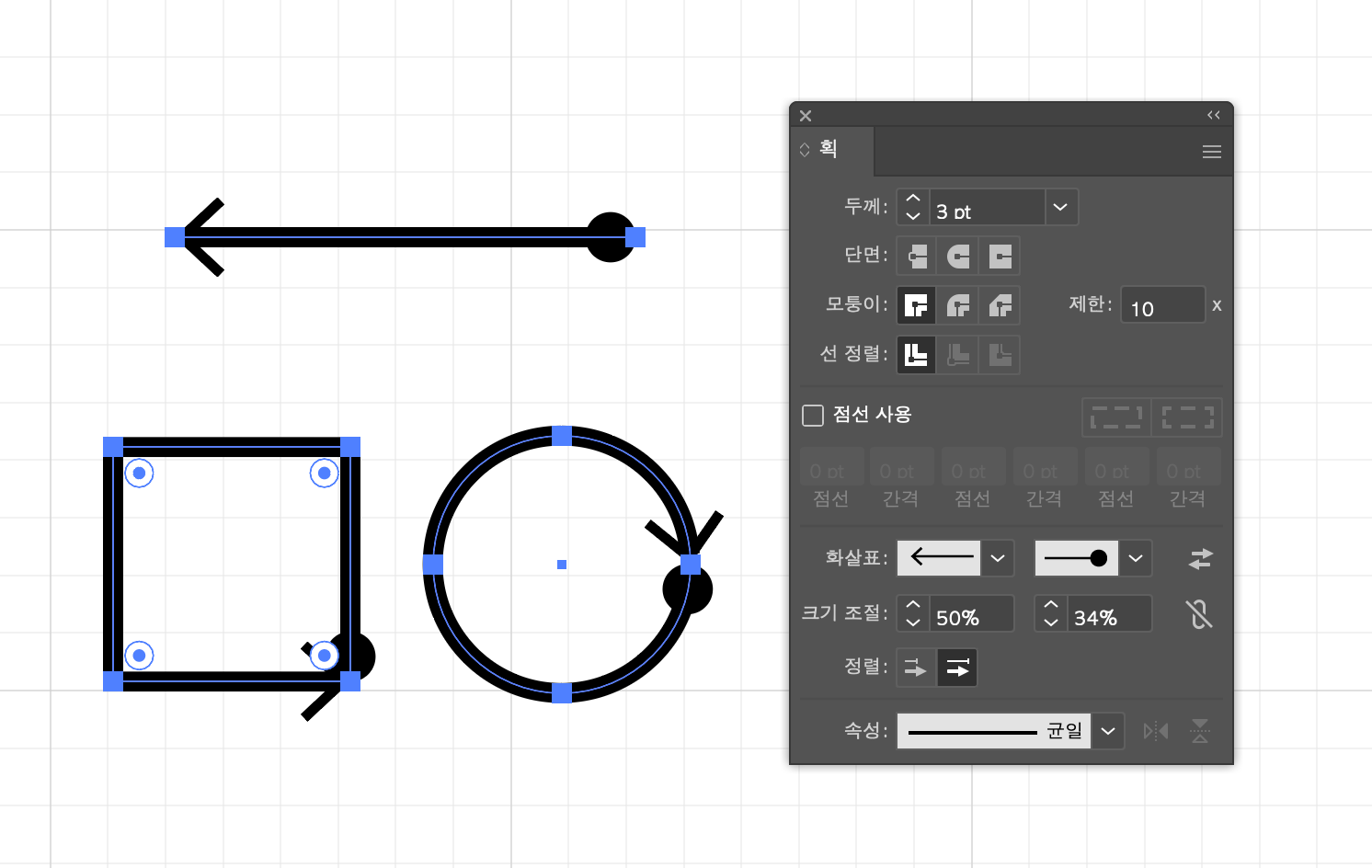

획 패널에서 화살표 팁 설정 및 크기조절, 정렬 설정하기

화살표는 패스의 양 끝점에 화살표 모양을 선택할 수 있습니다. 끝점의 모양을 반대로 하려면 오른쪽에 있는 ⇄ 아이콘을 클릭하여 변경할 수 있습니다. 화살표 모양은 기본적으로 39개를 제공하고 원하는 모양으로 화살표를 만들어 사용할 수도 있습니다.

화살표 팁 만들기

1. 윈도우와 맥 모두 한국어 버전에서는 화살표.ai 파일을, 영문 버전에서는 Arrowheads.ai 파일을 열어줍니다.
   윈도우 ) Support Files / Required / Resources / (언어 버전 폴더) / 화살표.ai 또는 Arrowheads.ai
   맥 ) Support Files / Resources / (언어버전 폴더) / 화살표.ai 또는 Arrowheads.ai
2. 심볼 패널을 열어39개 중 하나를 클릭 후 오른쪽 하단 새 심볼 아이콘을 눌러 새로운 심볼로 만들어줍니다.
3. 이름을 설정한 후 복사한 심볼을 더블클릭하여 원하는 모양으로 수정해줍니다.
   (선은 1포인트여야 하며, 회색 음영 색상으로 만들어져야 합니다.)
4. 심볼을 새로 추가했다면 파일을 다른 이름으로 저장하여 알기 쉬운 위치에 저장해줍니다.
   (이때 원본 파일에 저장하면 안 되고 다른 위치에 저장해야 합니다. 파일명은 변경하면 안 됩니다.)
5. 새로 저장한 화살표.ai 또는 Arrowheads.ai 파일을 Illustrator / Plug-ins / 안에 넣어줍니다.
6. 일러스트레이터를 재실행하면 새로 만든 화살표 팁을 적용할 수 있습니다.

7. 크기 조절

크기 조절은 화살표의 모양의 크기를 %로 조절할 수 있습니다. 오른쪽 연결고리 아이콘을 눌러서 비율을 맞춰서 변경할 수 있고 개별적으로도 변경할 수 있습니다.

8. 정렬

정렬은 화살표의 팁이 패스를 벗어나도록 하거나, 패스 끝에 화살표 팁이 오게 설정할 수 있습니다.

9. 속성

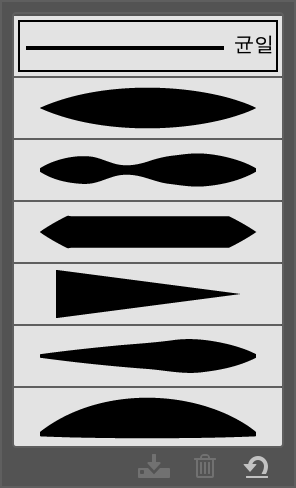

획 패널의 속성

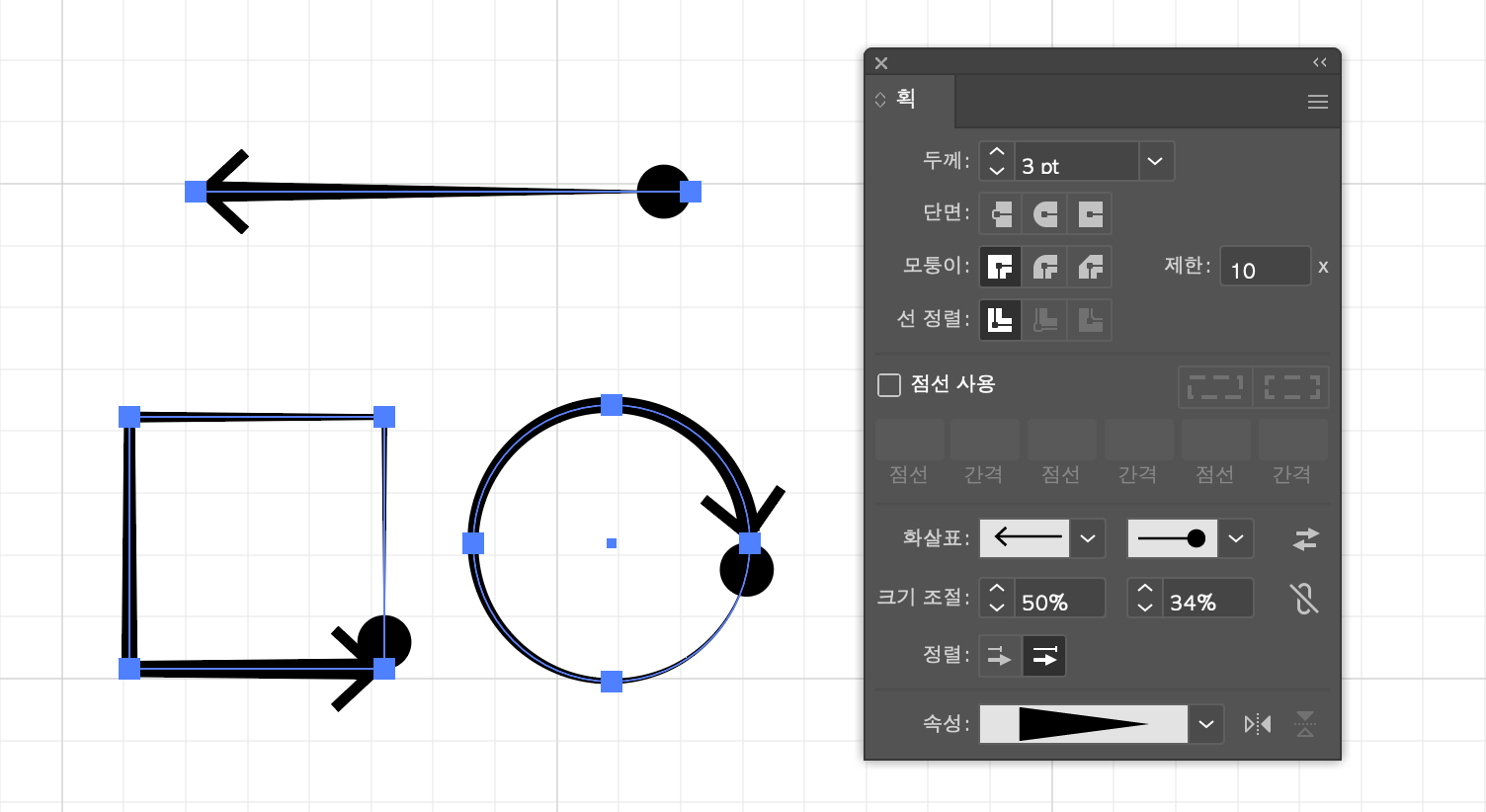

점선을 제외하고 선의 모양을 변경할 수 있습니다. 기본적으로 위의 모양처럼 적용할 수 있으며 폭 도구를 사용하여 모양을 만들 수도 있습니다.

폭 도구

어도비 일러스트레이터 폭 도구

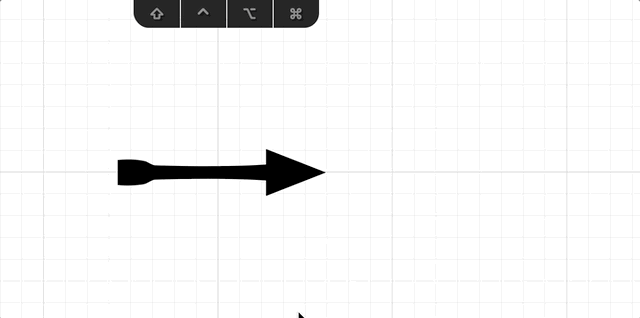

폭 도구는 선의 두께를 자유롭게 조절할 수 있습니다. 폭 도구 아이콘을 선택하거나 단축키 shift +W를 눌러서 사용할 수 있습니다.

폭 도구 사용하기_1

폭 도구 아이콘을 클릭하여 패스 부분을 클릭 드래그로 원하는 두께를 만들고 단면을 같이 이용하여 원형의 모양도 만들 수 있습니다. 폭 도구로 만든 모양은 속성 부분에 모양이 나타나게 됩니다.

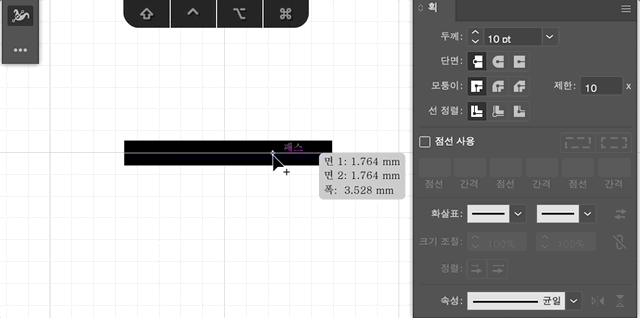

폭 도구 사용하기_2

옵션 창을 열어 폭을 설정하려면 패스를 더블클릭하여 설정하고 조절하려는 폭에 인접한 점도 같이 수정하려면 윈도우 shift  / 맥 ⇧(shift)를 누르면서 패스를 더블클릭합니다. 두 개의 폭 포인트를 만들어 한쪽 포인트로 드래그하면 불 연속 폭 포인트를 만들 수 있습니다. 불연속 포인트의 경우에도 더블클릭하여 옵션 창을 열 수 있고 이때 폭 옵션은 2개로 나오게 됩니다.

폭 도구로 만든 모양 획 패널 속성에 저장하기

여러 폭의 포인트를 선택하려면 윈도우 shift  / 맥 ⇧(shift)를 누르고 여러 폭 포인트를 클릭하면 다중 선택을 할 수 있습니다. 폭 도구로 만든 모양을 획 패널의 속성 하단에서 프로파일에 추가 아이콘을 눌러 저장할 수 있습니다.



본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
