Adobe 일러스트레이터_원근감 격자 사용하기

by 헤이튜토리얼 2022. 11. 17.
반응형

원근감 격자 사용하기

원근감 격자 사용하기
원근감 격자 사용하기

원근감 격자는 공간감을 가진 이미지를 보이는 것처럼 유사하게 만들 수 있습니다. 원근감 격자 도구(단축키 윈도우 shift + P  / 맥 ⇧(shift) + P)로 원근감 격자를 열 수 있습니다. 원근감 격자가 보이지 않거나 숨기고 싶다면 상단 메뉴 보기 > 원근감 격자 > 격자 표시 또는 격자 숨기기(윈도우 ctrl + shift + I / 맥 ⌘(command) + ⇧(shift) + I)를 눌러줍니다.

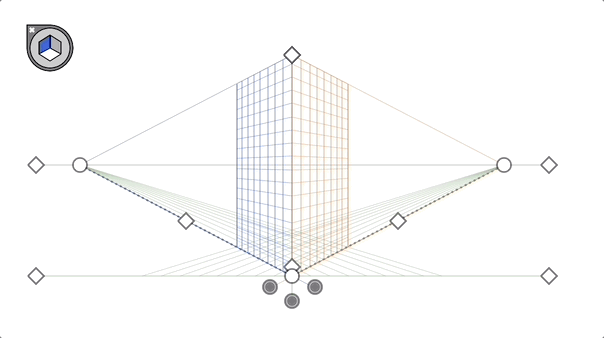

원근감 격자 _ 1점 투시, 2점 투시, 3점 투시
원근감 격자 _ 1점 투시, 2점 투시, 3점 투시

원근감 격자를 표시하면 왼쪽 상단에 정육면체 아이콘이 보이고 2점 원근감으로 표시됩니다. 원근감 격자는 1점 원근감, 2점 원근감, 3점 원근감이 있는데 원근감을 교체하고 싶다면 상단 메뉴 보기> 원근감 격자 > 1점 투시, 2점 투시, 3점 투시에서 표준 보기를 선택해 줍니다.

원근감 격자 도구 사용하기

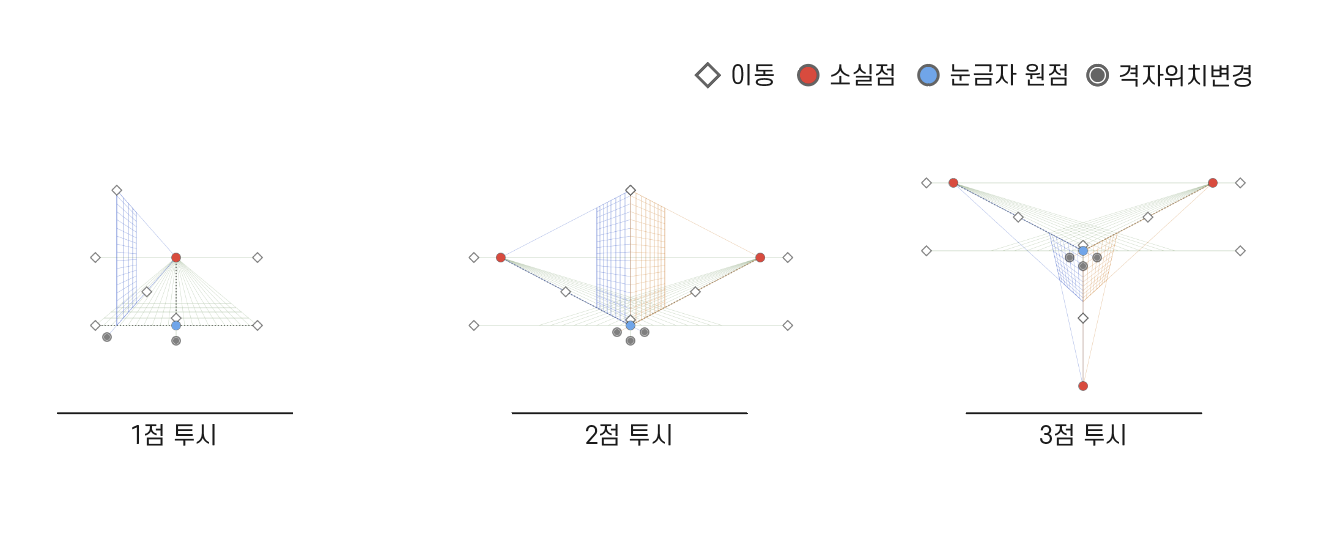

원근감 격자 표시 종류
원근감 격자 표시 종류

원근감 격자는 격자 외에 소실점이 있는 첫번째 줄과 눈금자 원점이 있는 두번째 줄이 있습니다. 원근감 격자 도구로 줄 끝에 마름모 모양움직이면 첫번재 줄은 소실점의 높이를 두번째 줄은 원근감 격자 위치를 이동시킬 수 있습니다. 소실점은 첫번째 줄을 기준으로 좌우로 움직일 수 있으며, 눈금자 원점첫번째 줄과 두 번째 줄 안에서 어디로든 움직일 수 있습니다. 3점 투시하단 소실점 어디든 이동이 가능합니다. 첫번째 줄과 두 번째 줄 끝에 있는 마름모를 제외한 나머지 마름모는 이동시켜 격자 표시범위를 결정하고 눈금자 원점위에 있는 마름모는 격자 크기를 조절합니다. 두번째 줄에 있는 ⦿은 소실점을 기준으로 격자의 위치를 변경합니다.

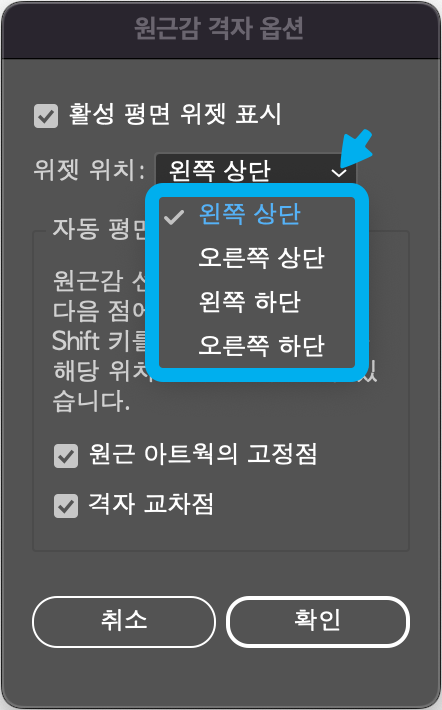

원근감 격자 옵션
원근감 격자 옵션

원근감 격자를 표시하면 왼쪽 상단에 정육각형의 아이콘의 위젯이 표시됩니다. 위젯의 위치를 변경하고 싶을 땐 원근감 격자 도구를 더블클릭하거나 원근감 격자 도구를 선택한 상태에서 윈도우 enter / 맥 return를 눌러 원근감 격자 옵션을 열어줍니다.

격자 사전 설정하기

원근감 격자는 직접 움직여서 설정하거나 원근감 격자 정의를 사용합니다. 원근감 격자 정의는 상단 메뉴 보기 > 원근감 격자 > 격자 정의로 할 수 있습니다.

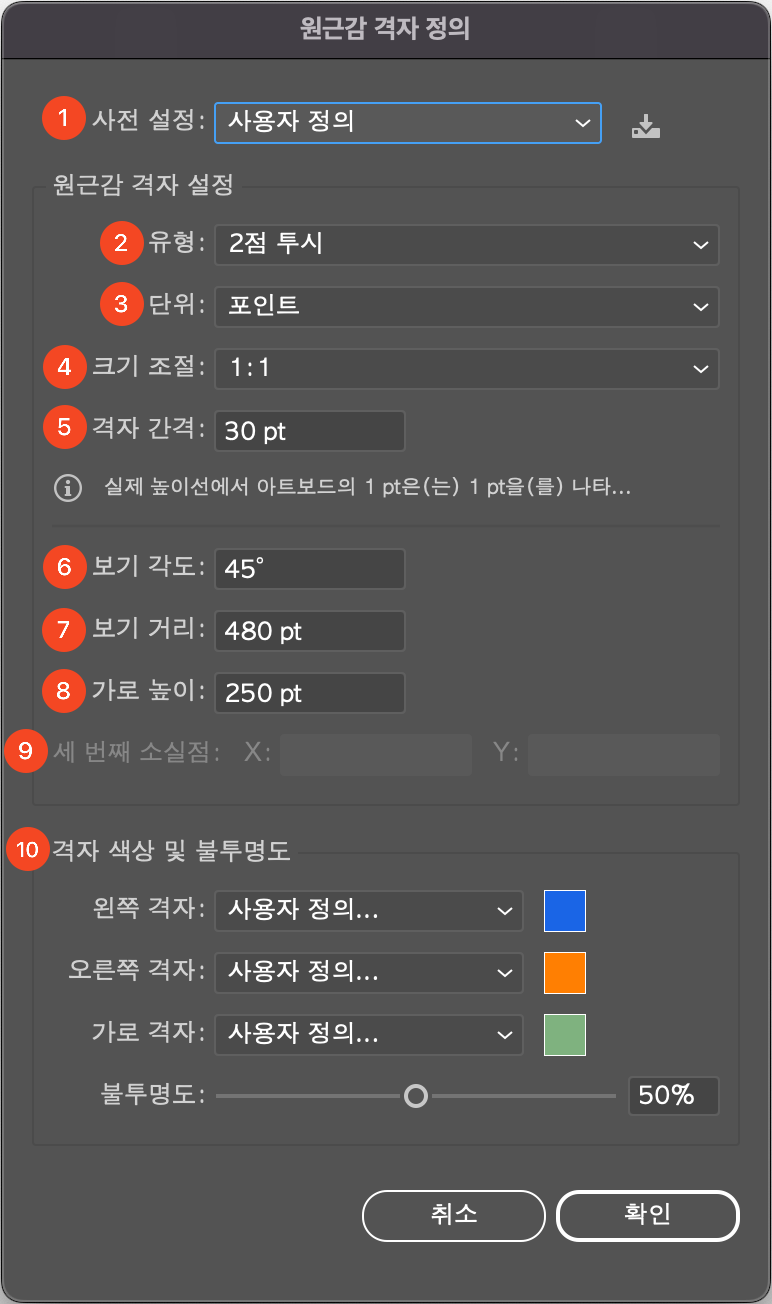

원근감 격자 정의
원근감 격자 정의

  1. 사전 설정
    저장한 사전 설정의 정의를 불러옵니다. 저장 아이콘을 눌러 설정을 저장할 수 있습니다.
  2. 유형
    1점 투시, 2점 투시, 3점 투시 중 하나를 선택합니다.
  3. 단위
    격자의 단위를 센티미터, 인치, 픽셀, 포인트 중 하나를 선택합니다.
  4. 크기 조절
    격자 크기 비율을 정해줍니다.
  5. 격자 간격
    격자 하나의 크기를 결정합니다.
  6. 보기 각도
    보기 각도는 소실점의 위치를 결정합니다. 45도는 두 개의 소실점이 같은 거리에 있고 45도보다 크면 오른쪽 소설점보다 왼쪽 소실점이 멀리 있습니다.
  7. 보기 거리
    소실점 간격입니다.
  8. 가로 높이
    높이를 지정합니다.
  9. 세 번째 소실점
    3점 투시를 할 때 활성화됩니다. 세 번째 소실점의 거리를 결정합니다.
  10. 격자 색상 및 불투명도
    왼쪽 격자, 오른쪽 격자, 가로 격자, 불투명도를 설정합니다.

원근감 격자 저장 및 수정하기

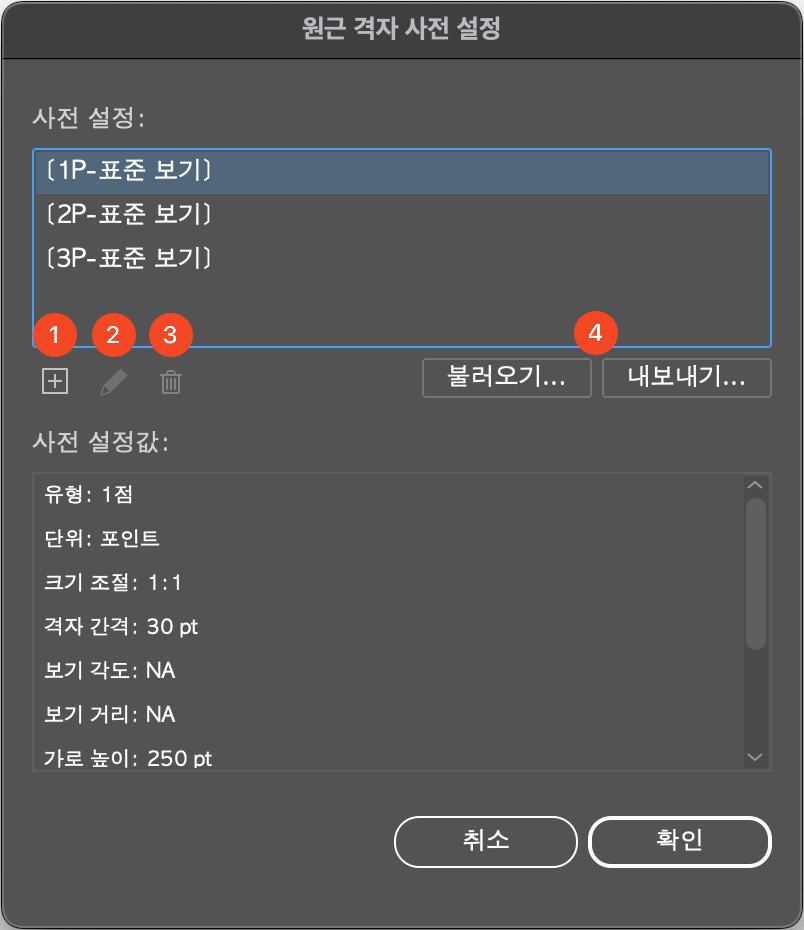

원근감 격자 저장 및 수정
원근감 격자 저장 및 수정

원근감 격자를 수정한 후 상단 메뉴 편집 > 원근 격자 사전 설정으로 저장, 편집, 삭제와 원근감 격자 파일을 불러오거나 내보낼 수도 있습니다. 사전 설정된 격자를 사전 설정에서 선택하면 사전 설정값에서 미리 볼 수 있습니다.

  1. 저장
    원근감 격자 정의와 동일 한창이 열립니다. 격자를 설정 후 저장합니다.
  2. 편집
    저장한 원근감 격자를 수정할 수 있습니다.
  3. 삭제
    저장한 원근감 격자를 삭제합니다.
  4. 불러오기 및 내보내기
    저장된 원근감 격자를 불러오기로 가지고 올 수 있고, 만든 원근감 격자를 내보낼 수 있습니다.

원근감 격자에 오브젝트 적용하기

원근감 격자 위젯
원근감 격자 위젯

원근감 격자를 켜면 왼쪽 상단에 표시되는 위젯에서 정육면체 모양과 바깥 영역 중 하나를 선택할 수 있습니다. 정육면체는 왼쪽 격자(단축키 1 ), 가로 격자(단축키 2 ), 오른쪽 격자(단축키 3 )를 바깥 영역은 비활성 격자(단축키 4 )로 구분되고 원근감 격자 도구 또는 원근감 선택 도구로 선택한 격자에 오브젝트를 만들 수 있습니다.

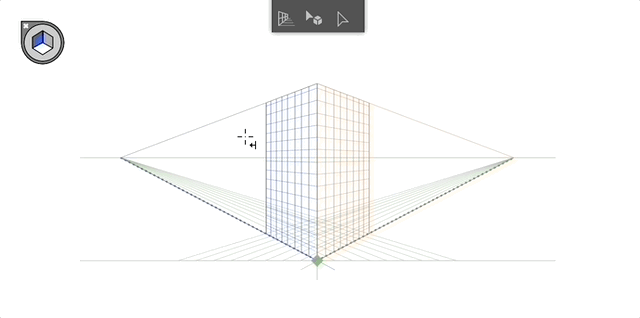

원근감 선택도구 사용하기
원근감 선택도구 사용하기

원근감 격자로 만든 오브젝트선택 도구로 이동하면 만든 모양 그대로 이동됩니다. 원근감 선택 도구(단축키 윈도 shift + V  / 맥 (shift) + V)를 사용하면 격자 영역에서 움직이며 크기가 조절됩니다. 드래그하면서 숫자키 5를 계속 누르면 격자 안 또는 밖으로 오브젝트를 이동시킬 수 있습니다. 윈도우 alt  / 맥 ⌥(option)를 누르며 드래그하면 오브젝트가 복사됩니다.

오브젝트 다른 격자로 옮기기
오브젝트 다른 격자로 옮기기

다른 격자에 만들어진 오브젝트원근감 선택 도구로 드래그하면서 옮길 격자 위치의 단축키를 사용하거나 오브젝트 선택하고 옮길 격자를 선택한 후 드래그하면 해당 격자로 옮겨집니다.

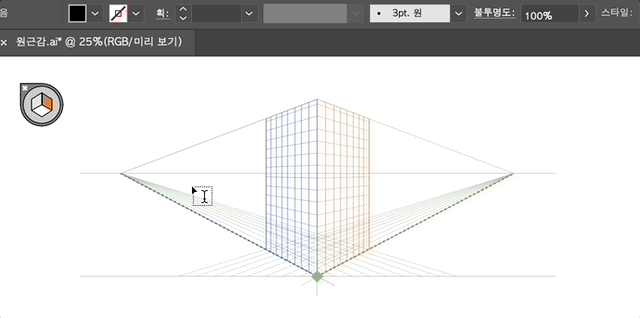

원근감 격자에 문자 사용하기
원근감 격자에 문자 사용하기

문자와 심볼은 원근감 격자에서 바로 만들 수 없습니다. 먼저 문자나 심볼을 만들어 준 후 원근감 선택 도구로 원하는 격자 위치로 옮겨줍니다. 문자를 수정할 땐 원근감 선택도구로 문자더블클릭 또는 클릭하여 상단에서 텍스트 편집을 눌러 원근 텍스트로 격리하여 수정할 수 있습니다.

원근감 격자 설정하기

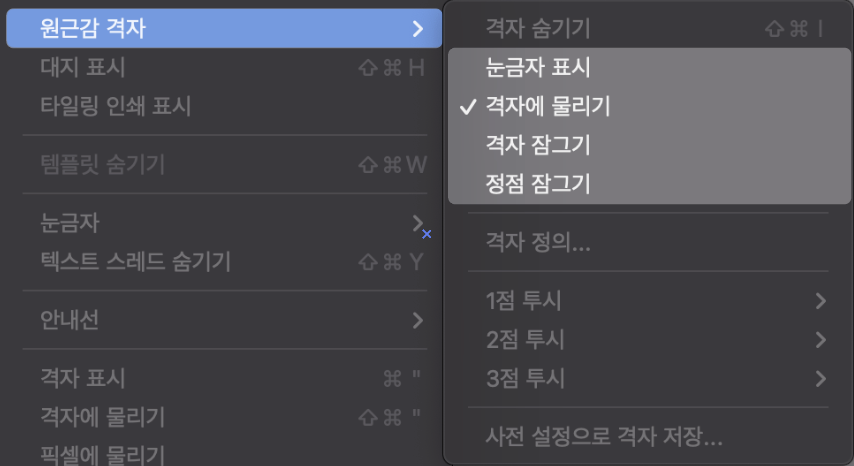

원근감 격자 설정
원근감 격자 설정

상단 메뉴 보기 > 원근감 격자 안에는 눈금자 표시, 격자에 물리기, 격자 잠그기, 정점 잠그기를 선택할 수 있습니다.

  1. 눈금자 표시
    높이 부분에 눈금자를 표시해 줍니다.
  2. 격자에 물리기
    오브젝트를 이동, 크기 조절을 할 때 격자에 자석처럼 붙게 됩니다.
  3. 격자 잠그기
    격자를 잠가서 편집을 할 수 없습니다.
  4. 정점 잠그기
    정점을 잠그면 소실점을 하나만 움직여도 다른 소실점도 같이 움직이게 됩니다.




본 데이터는 adobe illustrator 2023를 기준으로 작업되었습니다.
