원근감 격자 사용하기
원근감 격자는 공간감을 가진 이미지를 보이는 것처럼 유사하게 만들 수 있습니다. 원근감 격자 도구(단축키 윈도우 shift + P / 맥 ⇧(shift) + P)로 원근감 격자를 열 수 있습니다. 원근감 격자가 보이지 않거나 숨기고 싶다면 상단 메뉴 보기 > 원근감 격자 > 격자 표시 또는 격자 숨기기(윈도우 ctrl + shift + I / 맥 ⌘(command) + ⇧(shift) + I)를 눌러줍니다.
원근감 격자를 표시하면 왼쪽 상단에 정육면체 아이콘이 보이고 2점 원근감으로 표시됩니다. 원근감 격자는 1점 원근감, 2점 원근감, 3점 원근감이 있는데 원근감을 교체하고 싶다면 상단 메뉴 보기> 원근감 격자 > 1점 투시, 2점 투시, 3점 투시에서 표준 보기를 선택해 줍니다.
원근감 격자 도구 사용하기

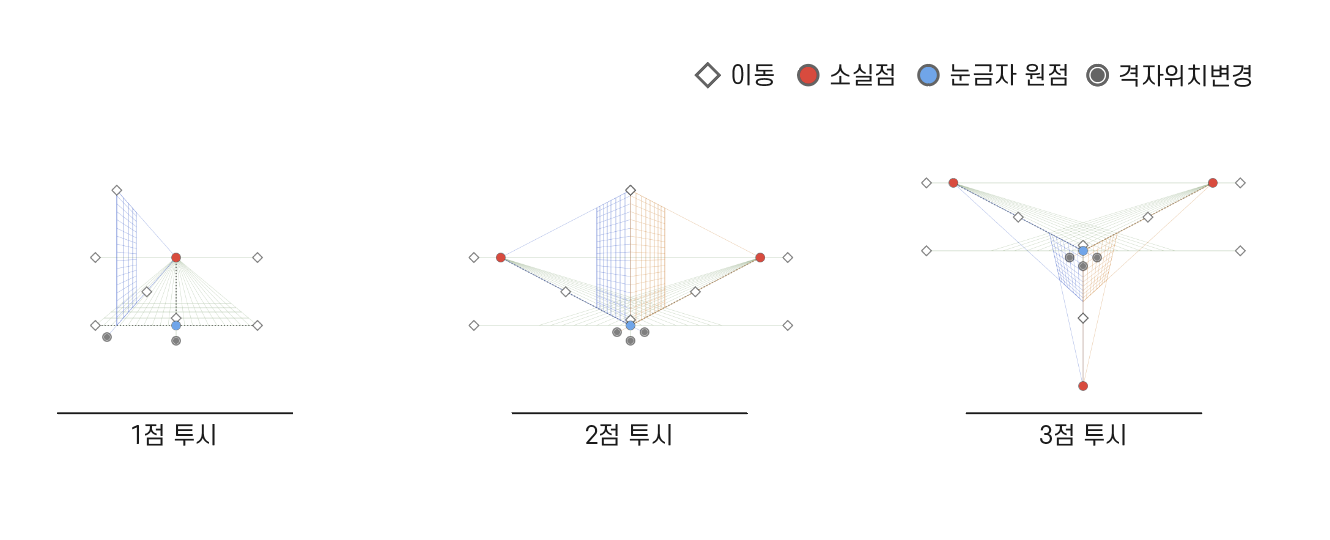

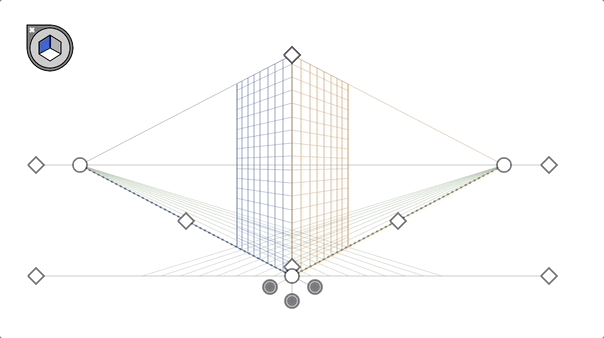

원근감 격자는 격자 외에 소실점이 있는 첫번째 줄과 눈금자 원점이 있는 두번째 줄이 있습니다. 원근감 격자 도구로 줄 끝에 마름모 모양을 움직이면 첫번재 줄은 소실점의 높이를 두번째 줄은 원근감 격자 위치를 이동시킬 수 있습니다. 소실점은 첫번째 줄을 기준으로 좌우로 움직일 수 있으며, 눈금자 원점은 첫번째 줄과 두 번째 줄 안에서 어디로든 움직일 수 있습니다. 3점 투시의 하단 소실점은 어디든 이동이 가능합니다. 첫번째 줄과 두 번째 줄 끝에 있는 마름모를 제외한 나머지 마름모는 이동시켜 격자 표시범위를 결정하고 눈금자 원점위에 있는 마름모는 격자 크기를 조절합니다. 두번째 줄에 있는 ⦿은 소실점을 기준으로 격자의 위치를 변경합니다.

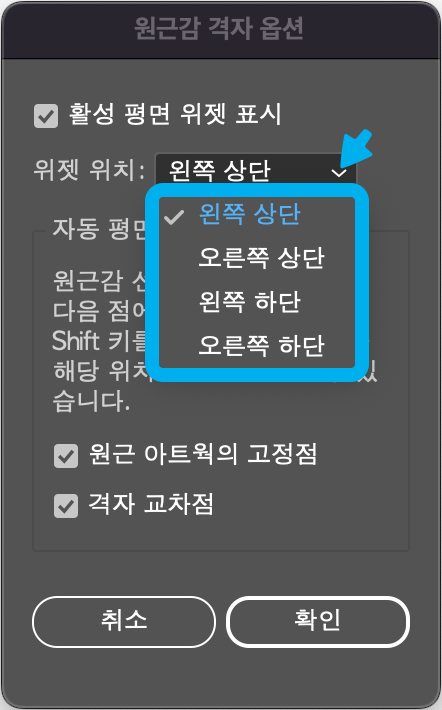

원근감 격자를 표시하면 왼쪽 상단에 정육각형의 아이콘의 위젯이 표시됩니다. 위젯의 위치를 변경하고 싶을 땐 원근감 격자 도구를 더블클릭하거나 원근감 격자 도구를 선택한 상태에서 윈도우 enter / 맥 return를 눌러 원근감 격자 옵션을 열어줍니다.
격자 사전 설정하기

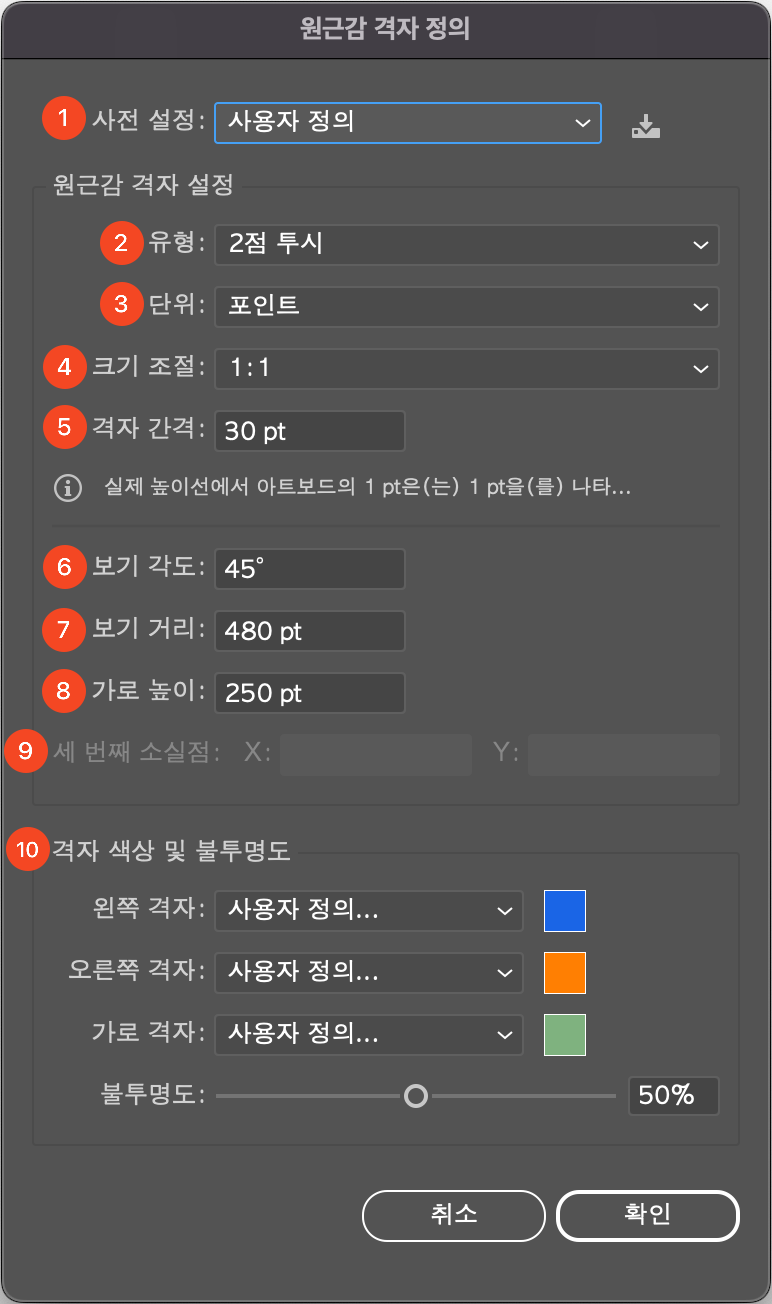

원근감 격자는 직접 움직여서 설정하거나 원근감 격자 정의를 사용합니다. 원근감 격자 정의는 상단 메뉴 보기 > 원근감 격자 > 격자 정의로 할 수 있습니다.
- 사전 설정
저장한 사전 설정의 정의를 불러옵니다. 저장 아이콘을 눌러 설정을 저장할 수 있습니다. - 유형
1점 투시, 2점 투시, 3점 투시 중 하나를 선택합니다. - 단위
격자의 단위를 센티미터, 인치, 픽셀, 포인트 중 하나를 선택합니다. - 크기 조절
격자 크기 비율을 정해줍니다. - 격자 간격
격자 하나의 크기를 결정합니다. - 보기 각도
보기 각도는 소실점의 위치를 결정합니다. 45도는 두 개의 소실점이 같은 거리에 있고 45도보다 크면 오른쪽 소설점보다 왼쪽 소실점이 멀리 있습니다. - 보기 거리
소실점 간격입니다. - 가로 높이
높이를 지정합니다. - 세 번째 소실점
3점 투시를 할 때 활성화됩니다. 세 번째 소실점의 거리를 결정합니다. - 격자 색상 및 불투명도
왼쪽 격자, 오른쪽 격자, 가로 격자, 불투명도를 설정합니다.
원근감 격자 저장 및 수정하기

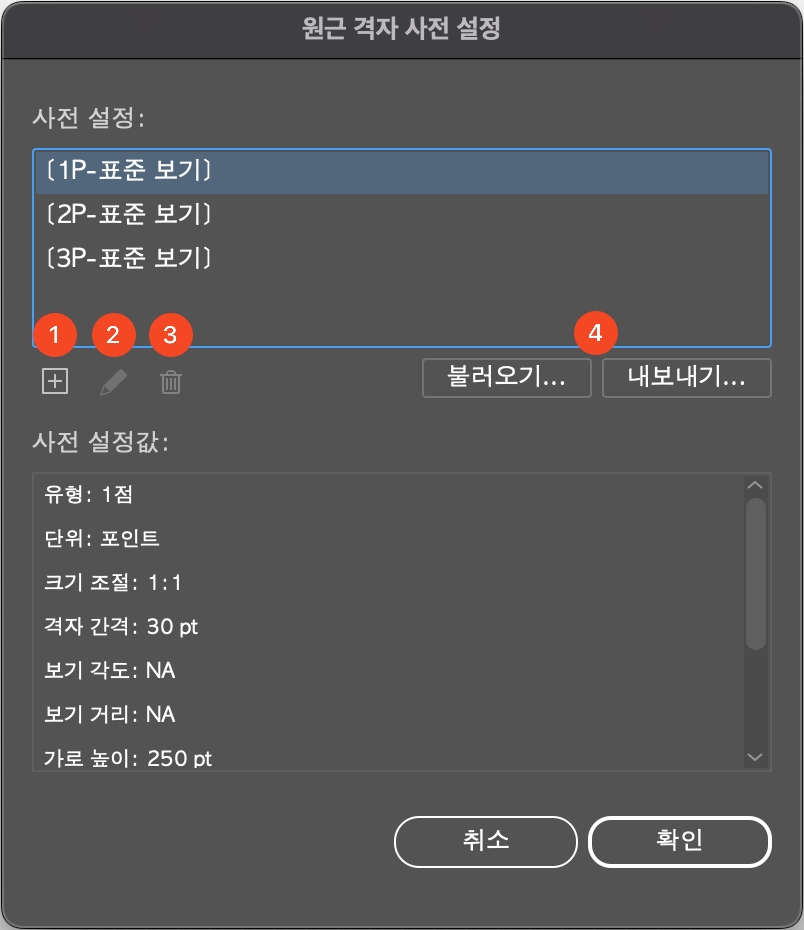

원근감 격자를 수정한 후 상단 메뉴 편집 > 원근 격자 사전 설정으로 저장, 편집, 삭제와 원근감 격자 파일을 불러오거나 내보낼 수도 있습니다. 사전 설정된 격자를 사전 설정에서 선택하면 사전 설정값에서 미리 볼 수 있습니다.
- 저장
원근감 격자 정의와 동일 한창이 열립니다. 격자를 설정 후 저장합니다. - 편집
저장한 원근감 격자를 수정할 수 있습니다. - 삭제
저장한 원근감 격자를 삭제합니다. - 불러오기 및 내보내기
저장된 원근감 격자를 불러오기로 가지고 올 수 있고, 만든 원근감 격자를 내보낼 수 있습니다.
원근감 격자에 오브젝트 적용하기

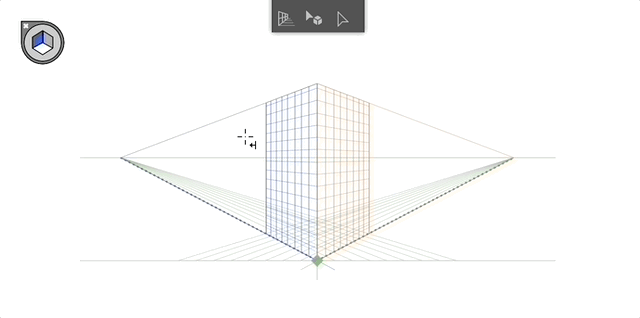

원근감 격자를 켜면 왼쪽 상단에 표시되는 위젯에서 정육면체 모양과 바깥 영역 중 하나를 선택할 수 있습니다. 정육면체는 왼쪽 격자(단축키 1 ), 가로 격자(단축키 2 ), 오른쪽 격자(단축키 3 )를 바깥 영역은 비활성 격자(단축키 4 )로 구분되고 원근감 격자 도구 또는 원근감 선택 도구로 선택한 격자에 오브젝트를 만들 수 있습니다.

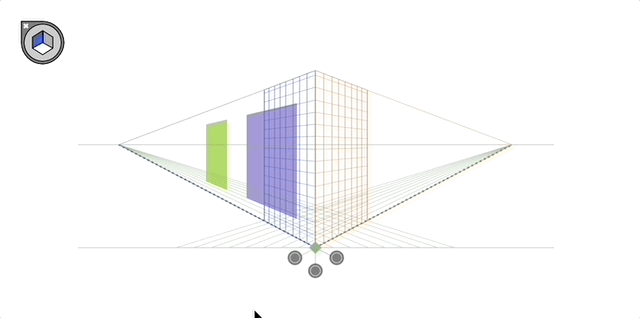

원근감 격자로 만든 오브젝트를 선택 도구로 이동하면 만든 모양 그대로 이동됩니다. 원근감 선택 도구(단축키 윈도 shift + V / 맥 ⇧(shift) + V)를 사용하면 격자 영역에서 움직이며 크기가 조절됩니다. 드래그하면서 숫자키 5를 계속 누르면 격자 안 또는 밖으로 오브젝트를 이동시킬 수 있습니다. 윈도우 alt / 맥 ⌥(option)를 누르며 드래그하면 오브젝트가 복사됩니다.
다른 격자에 만들어진 오브젝트는 원근감 선택 도구로 드래그하면서 옮길 격자 위치의 단축키를 사용하거나 오브젝트 선택하고 옮길 격자를 선택한 후 드래그하면 해당 격자로 옮겨집니다.

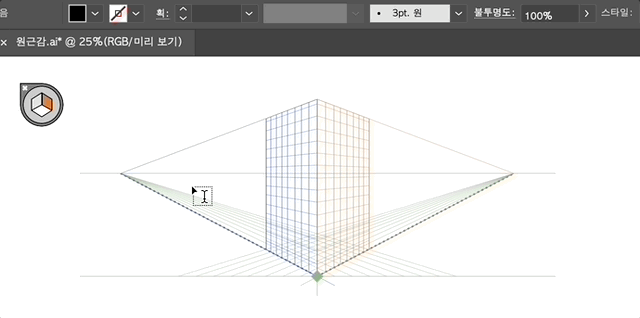

문자와 심볼은 원근감 격자에서 바로 만들 수 없습니다. 먼저 문자나 심볼을 만들어 준 후 원근감 선택 도구로 원하는 격자 위치로 옮겨줍니다. 문자를 수정할 땐 원근감 선택도구로 문자를 더블클릭 또는 클릭하여 상단에서 텍스트 편집을 눌러 원근 텍스트로 격리하여 수정할 수 있습니다.
원근감 격자 설정하기

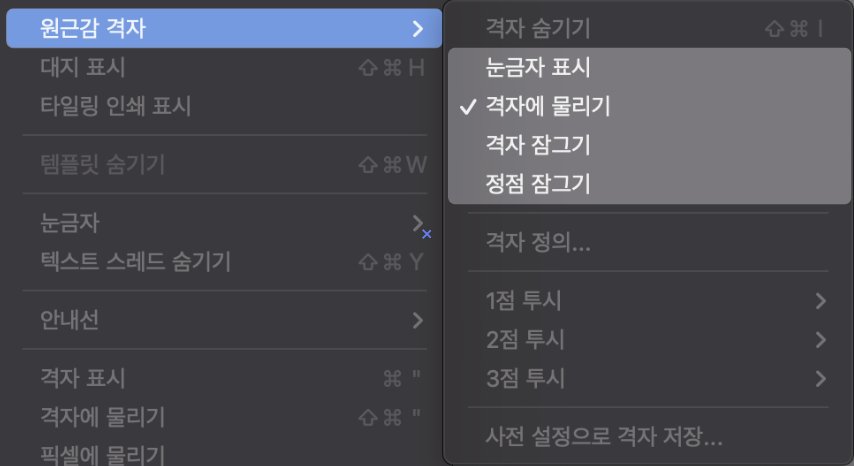

상단 메뉴 보기 > 원근감 격자 안에는 눈금자 표시, 격자에 물리기, 격자 잠그기, 정점 잠그기를 선택할 수 있습니다.
- 눈금자 표시
높이 부분에 눈금자를 표시해 줍니다. - 격자에 물리기
오브젝트를 이동, 크기 조절을 할 때 격자에 자석처럼 붙게 됩니다. - 격자 잠그기
격자를 잠가서 편집을 할 수 없습니다. - 정점 잠그기
정점을 잠그면 소실점을 하나만 움직여도 다른 소실점도 같이 움직이게 됩니다.
본 데이터는 adobe illustrator 2023를 기준으로 작업되었습니다.
