Adobe 일러스트레이터_오브젝트 결합하기 1(패스파인더, 컴파운드 모양, 컴파운드 패스)

오브젝트를 결합하는 방법에는 패스파인더 효과, 컴파운드 모양, 컴파운드 패스가 있습니다. 패스파인더 패널을 이용하거나 도형 구성 도구, 물방울 브러쉬 등 도구를 사용해서 오브젝트를 결합하거나, 컴파운드 패스를  만들 수 있습니다.

패스파인더 패널 사용하기

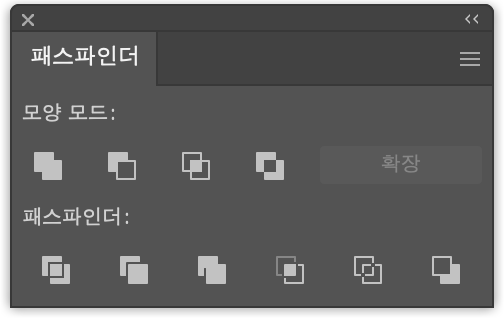

패스파인더 패널

패스파인더 패널은 상단 메뉴 윈도우 > 패스파인더 또는 단축키 윈도우 ctrl + shift + F9  / 맥 ⌘(command) + ⇧(shift) + F9로 열고 닫을 수 있습니다. 패스파인더 패널에는 모양 모드와 패스파인더로 패스파인터 효과가 나눠져 있습니다. 모양 모드는 합치기, 앞면 오브젝트 제외, 교차영역, 교차영역 제외가 있고, 패스파인더는 나누기, 동색 오브젝트 분리, 병합, 자르기, 윤곽선, 이면 오브젝트 제외가 있습니다.

패스파인더 패널의 모양 모드

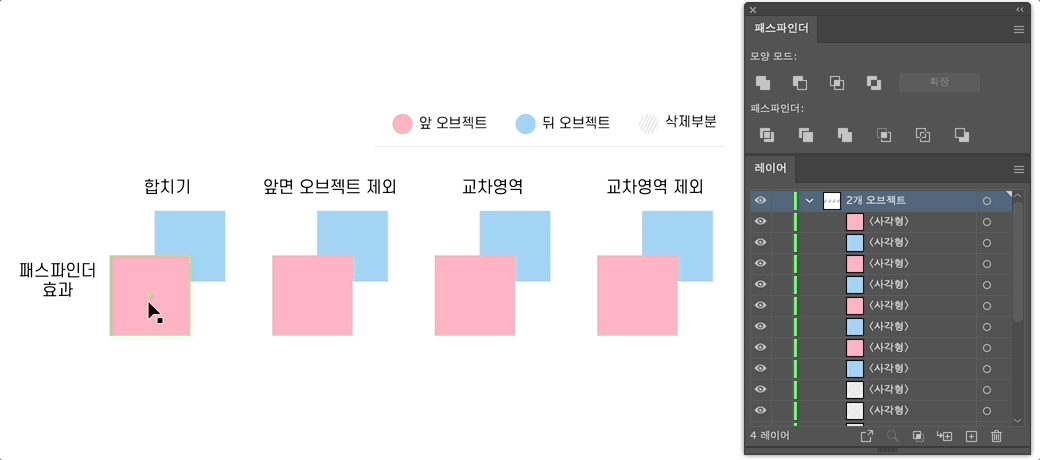

패스파인더 사용하기

패스파인더 효과를 사용한 최소 2개의 오브젝트는 하나의 오브젝트(단일 패스) 또는 독립된 오브젝트 그룹(패스 그룹)으로 만들어지기 때문에 수정하기 어렵습니다.

컴파운드 모양

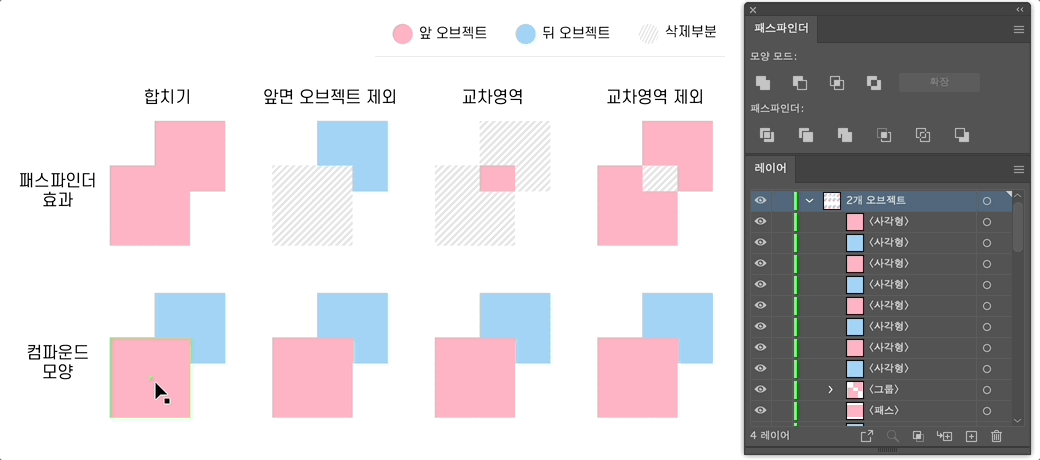

컴파운드 모양

모양 모드를 윈도우 alt  / 맥 ⌥(option)를 누른 채 적용하면 컴파운드 모양을 만들 수 있습니다. 보이는 모양은 패스파인더 효과와 동일하지만 오브젝트 그룹으로 만든 것처럼 오브젝트를 각각 움직일 수 있습니다. 때문에 수정하기 편리하고 수정이 완료되면 패스파인더의 확장 버튼을 눌러 하나의 오브젝트(단일 패스)로 만들 수 있습니다.

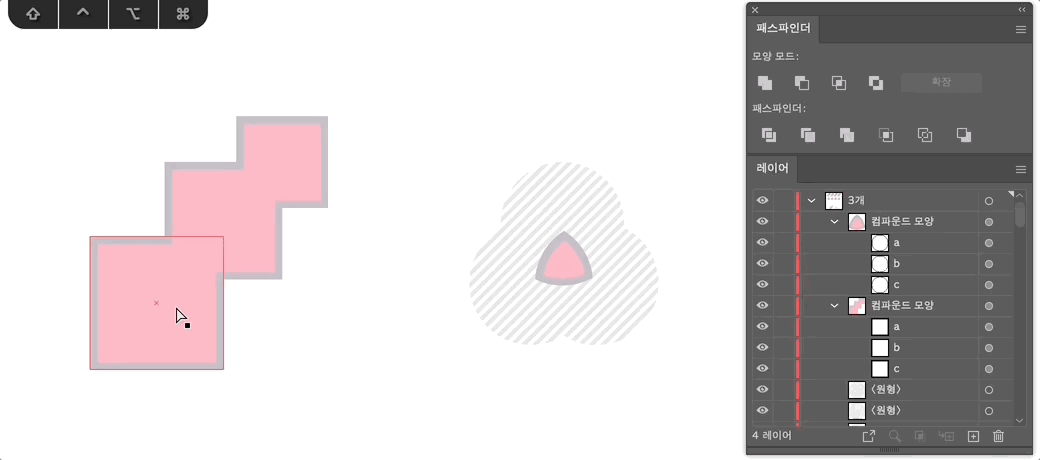

앞 오브젝트에 각각 다른 모양모드 설정하기

컴파운드 모양 모드를 변경하고 싶을 경우에는 컴파운드 모양중 앞 오브젝트를 선택 후 윈도우 alt  / 맥 ⌥(option)를 누른 채다른 모양 모드를 선택해줍니다. 모양 모드는 두 개의 오브젝트를 기준으로 적용되기 때문에 맨 뒤의 오브젝트를 뺀 앞 오브젝트들을 직접 선택 도구로 하나만 선택 후 모양 모드를 다르게 변경할 수도 있습니다. 예를 들면 A, B, C의 도형이 순서대로 있다면 C의 도형을 제외한 A와 B도형은 앞 오브젝트가 됩니다. 그중 A도형은 B, C도형보다 앞에 있기 때문에 A-B도형, A-C도형 간의 모양 모드를 적용할 수 있습니다. 단, 도형이 겹쳐있지 않다면 모양모드를 변경해도 적용되지 않습니다. 또한 패스파인더 패널의 햄버거 메뉴를 눌러서 컴파운드 모양 만들기, 컴파운드 모양 풀기, 컴파운드 모양 확장을 선택할 수 있습니다.

컴파운드 패스

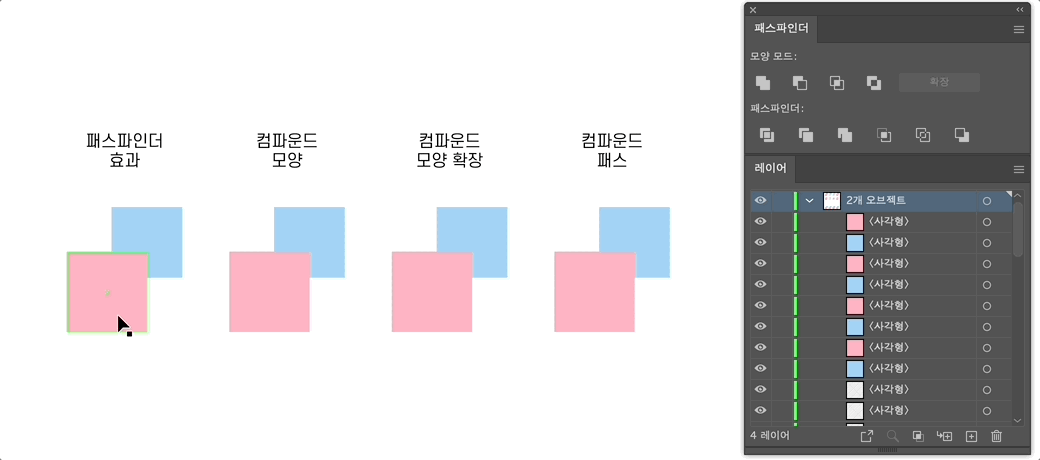

패스파인더의 교차영역 제외와 컴파운드 패스 비교

패스파인더 패널에서 교차영역 제외로 만든 컴파운드 모양을 확장시키면 컴파운드 패스로 만들어집니다. 컴파운드 패스는 교차되는 영역이 제외되는 단일 패스를 만들어줍니다. 상단 메뉴 오브젝트 > 컴파운드 패스 > 만들기, 풀기 또는 단축키로도 만들거나 풀 수 있습니다.

단축키	윈도우	맥
컴파운드 패스 만들기	ctrl + 8	⌘(command) + 8
컴파운드 패스 풀기	ctrl + alt + shift+ 8	⌘(command) + ⌥(option) + ⇧(shift) + 8

패스파인더 패널을 이용한 오브젝트는 앞 오브젝트를 기준으로 색상이 정해지며, 컴파운드 패스 만들기는 뒤 오브젝트를 기준으로 색상이 정해집니다. 컴파운드 모양을 확장하여 만든 컴파운드 패스는 컴파운드 패스를 풀 때 보이는 이미지 그대로 만들어지며, 컴파운드 패스 만들기를 사용했을 땐 컴파운드 패스 풀기를 하면 원본 모양으로 되돌아오는 걸 볼 수 있습니다.

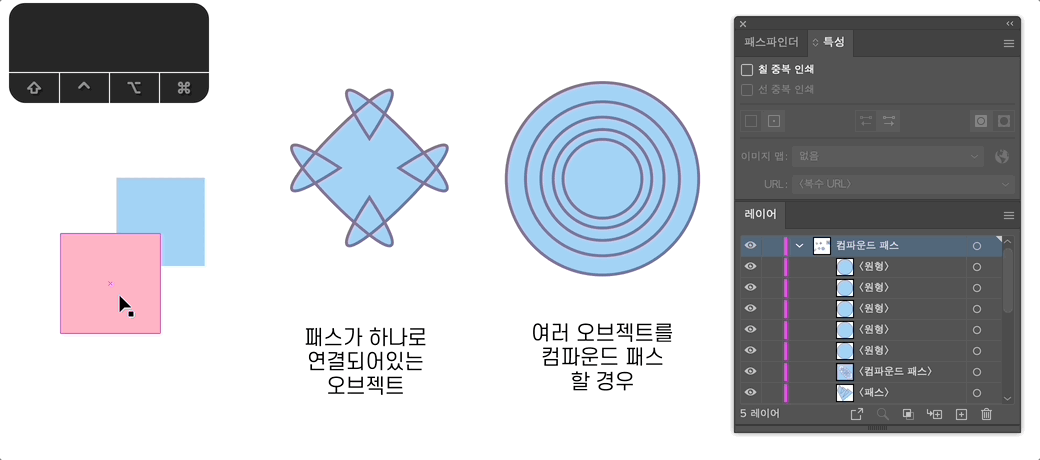

컴파운드 패스 칠 규칙 활용하기

컴파운드 패스에는 특성 패널을 통해 칠 규칙을 적용할 수 있습니다. 상단 메뉴 윈도우 > 특성 또는 단축키 윈도우 ctrl + F11  / 맥 ⌘(command) + F11로 특성 패널을 열고 닫을 수 있습니다. 칠 규칙은 컴파운드 패스일 때뿐 아니라 하나로 연결되어있는 패스의 경우에도 사용됩니다.

1. 0이 아닌 굴곡 칠 규칙
   일러스트레이터에서 기본적으로 사용하는 규칙으로 가장 아래에 있는 오브젝트 위로 두 번째 오브젝트가 되는 부분은 뚫어줍니다. 그 이후에 있는 오브젝트는 뚫리지 않습니다. 이 규칙을 활성화하면 패스 방향 반전 버튼이 활성화되는데 짝수-홀수 칠 규칙처럼 겹쳐지는 오브젝트가 짝수인 곳에만 적용할 수  있습니다. 직접 선택 도구로 반전할 컴파운드 패스를 선택합니다.

   1. 패스 방향 반전 끔
   2. 패스방향 반전 켬
2. 짝수-홀수 칠 규칙
   이 규칙은 겹쳐지는 오브젝트가 홀수일 땐 색상을 보여주고 짝수일 땐 뚫려있는 모습으로 보여줍니다.



본 데이터는 adobe illustrator 2022를 기준으로 작업되었습니다.
